14
Connecteurs (3)
12 12 13 13 14 14 15 15 16 16 17 17
POWER LIGHT Y/C VIDEO SETTINGS RS 232
Ceci est un manuel concu à la fois pour
les visualiseurs VZ-7D et le VZ-5F
.
Les pages 14-15 et 18 font références
aux unités de les caractéristiques
supplémentaires du VZ-7D sont décrites
en pages 16-17 et 24.
7
1 2 3 4 5 6 7 8 9 10
OFF
ON
Installation
Mise en route du pré-réglage:
7
9
10
8
3
5
6
2 2
4
1 1
11
FRANCAIS
Vérifiez le modèle en
votre possession!

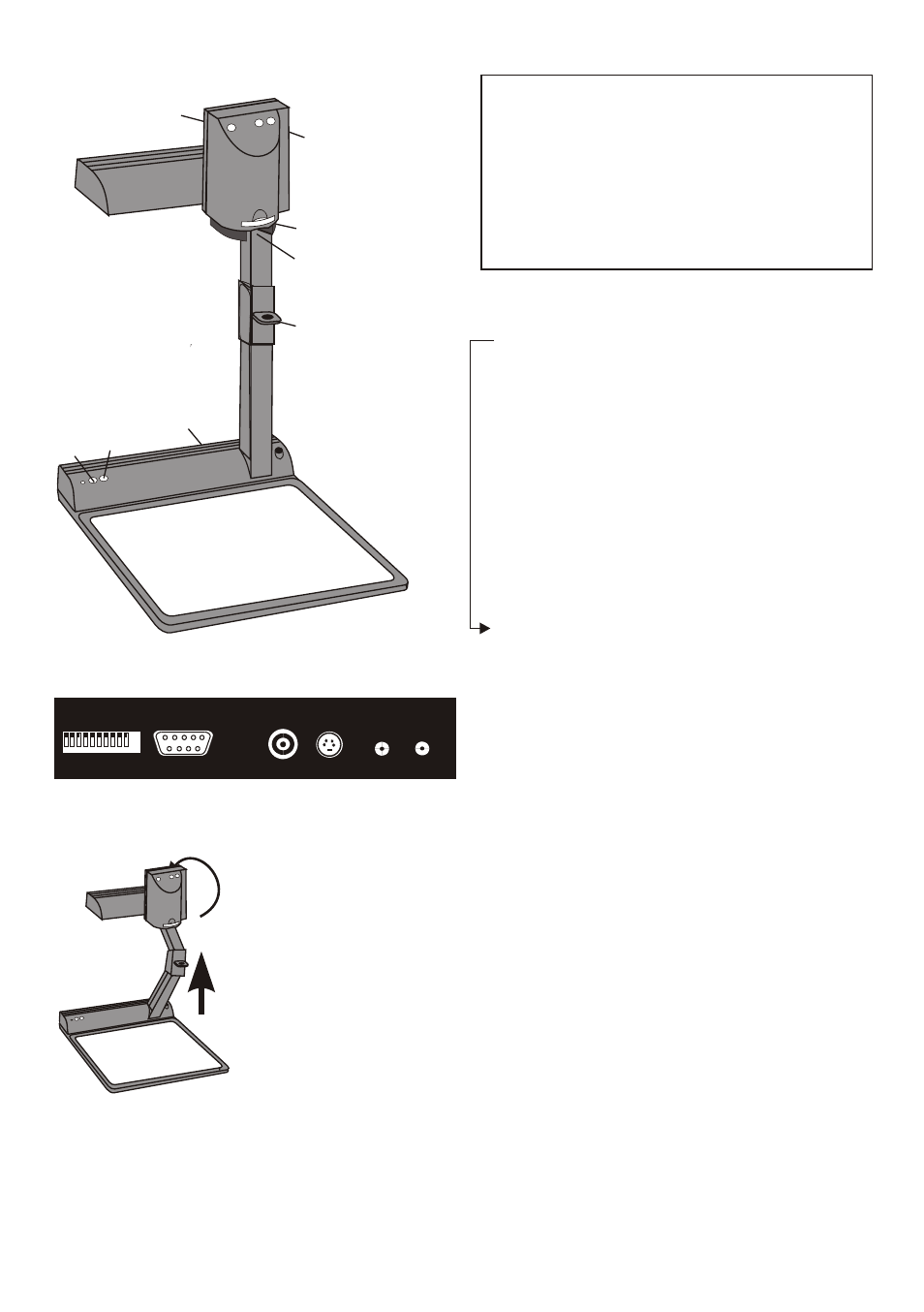

1 Tête de caméra vidéo
2 Lumière
3 Connecteurs (sur l´arrière comme
montré ci-dessous)
4 Surface de travail
5 Bouton marche / arrêt
6 Interrupteur pour la lumière
7 Lentille de fermeture pour caméra
8 Anneau de traction
9 Interrupteur de l´autofocus
(une lumière au dessus de
l´interrupteur montre que l´autofocus
est allumé)
10 Commandes du zoom
11 Cassette à diapositives pour VZ-7D
12 Sortie de vidéo composite (VBS)
13 Sortie Y/C (S-vidéo)
14 Entrée DC (12V)
15 Sortie DC pour boitier lumineux
16 Entrée périodique RS 232 (seulement
pour les visualisers VZ-7D)
17 Inverseurs (VZ-7D)
(pour des utilisateurs expérimentés:
voir la liste détaillée à la dernière page)
* La qualité de l´image est meilleure si vous utiliser une sortie Y/C (S-vidéo) au lieu
d´une sortie vidéo composite. Surtout si vous utilisez des supports en noir et blanc. Quand
vous utilisez la sortie vidéo composite, assurez-vous que l´on utilise un câble vidéo (75W)
avec des prises RCA et non pas un câble audio avec des prises RCA.
1. Tirer le bras le haut en utilisant l´anneau spécial de traction (8)
2. Tourner la tête de la caméra et la diriger vers le plan de travail
3. Connecter l´adaptateur à l´entrée DC (14)
4. Connecter un écran télé, un projecteur vidéo ou un
magnétoscope à la sortie vidéo (12) ou la sortie Y/C (13)*
5. Allumer le visualiser en activant le bouton de mise en marche (5)
La mise en route du pré-réglage est automatiquement activée
quand vous allumez l´unité. Les arragements sont : la taille
approximative du zoom: 20x15 cm (A5), l´allumage de l´autofocus,
l´allumage de l´auto iris, l´allumage de l´image
