Instrucciones de Ensamblaje
1) Remueva todas las partes de la caja de envío, nota la manera que el instrumento
se amolda dentro de las inserciones. Guarda la caja (y las inserciones) para
almacenar a futuro o para viajar. Vea la contraportada para más instrucciones sobre
la Caja / Estuche para Cargar.
2) Ensamble el aro o antena delantera de la manera que se muestra, apretando el
botón del tubo corto que sale por enfrente de la caja de control, deslice el aro por
encima de este tubo corto, y alinee el botón en el tubo corto de la caja de control
con el hoyo en la antena delantera de manera que quede puesto en su lugar. Use el
tornillo y la tuerca para fijar a la antena.
3) Ensamble el aro o antena posterior de la manera que se muestra, apretando el
botón en el tubo corto que sale por detrás de la caja de control, deslice el aro por
encima de este tubo corto, y alinee el botón en el tubo corto de la caja de control
con el hoyo en la antena posterior de manera que quede puesto en su lugar. Use el
tornillo y la tuerca para fijar a la antena.
4) Continué revisando la siguiente sección sobre Baterías.
(4)

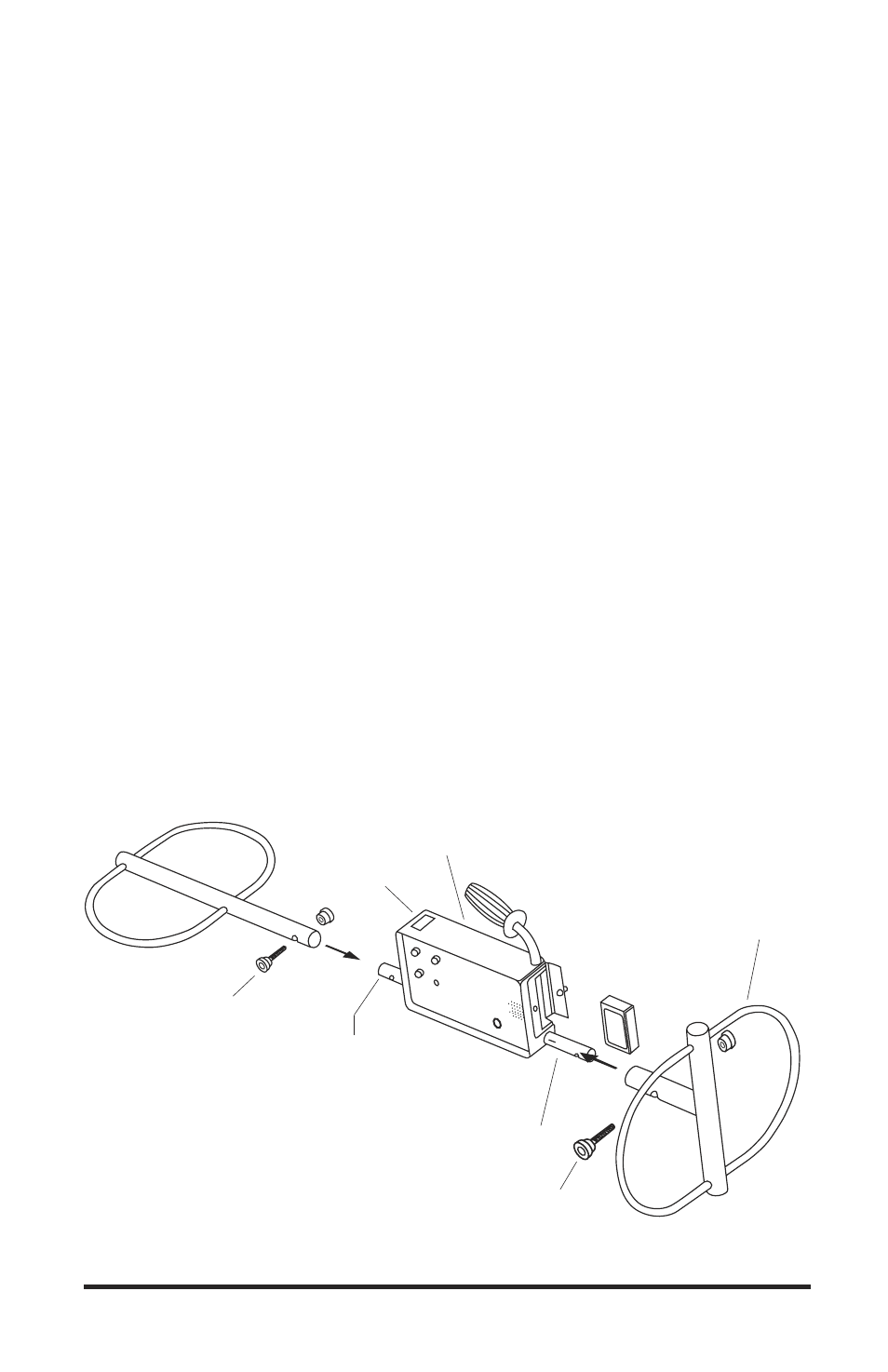

Aro Delantera (Antena)
Tubo Corto
Frente de
la Caja de
Control
Tubo Corto
Detrás de
la Caja de
Control
Medidor
Aro Posterior
(Antena)
Caja de
Baterías
Caja de Control
Panel de
Control
Mango
Tornillo y
Tuerca
Tornillo y
Tuerca
