Einbauort für den Ofen oder
das Bedienfeld
Siehe die betreffende Einbauanleitung.
Verankerung des Kochfelds
Nach dem Ausschneiden der Ein-bauöff-
nung mit den angegebenen Maßen wird
auf die Unterseite des Kochfeldes die
Gummidichtung aufgeklebt. Kleben Sie
die Glaskeramikplatte nicht direkt mit
Silikon auf die Arbeitsplatte des
Einbaumöbels. Falls der Herd ausge-
baut
werden muss, kann die
Glaskeramik beim Versuch, sie vom
Möbel zu trennen, brechen.

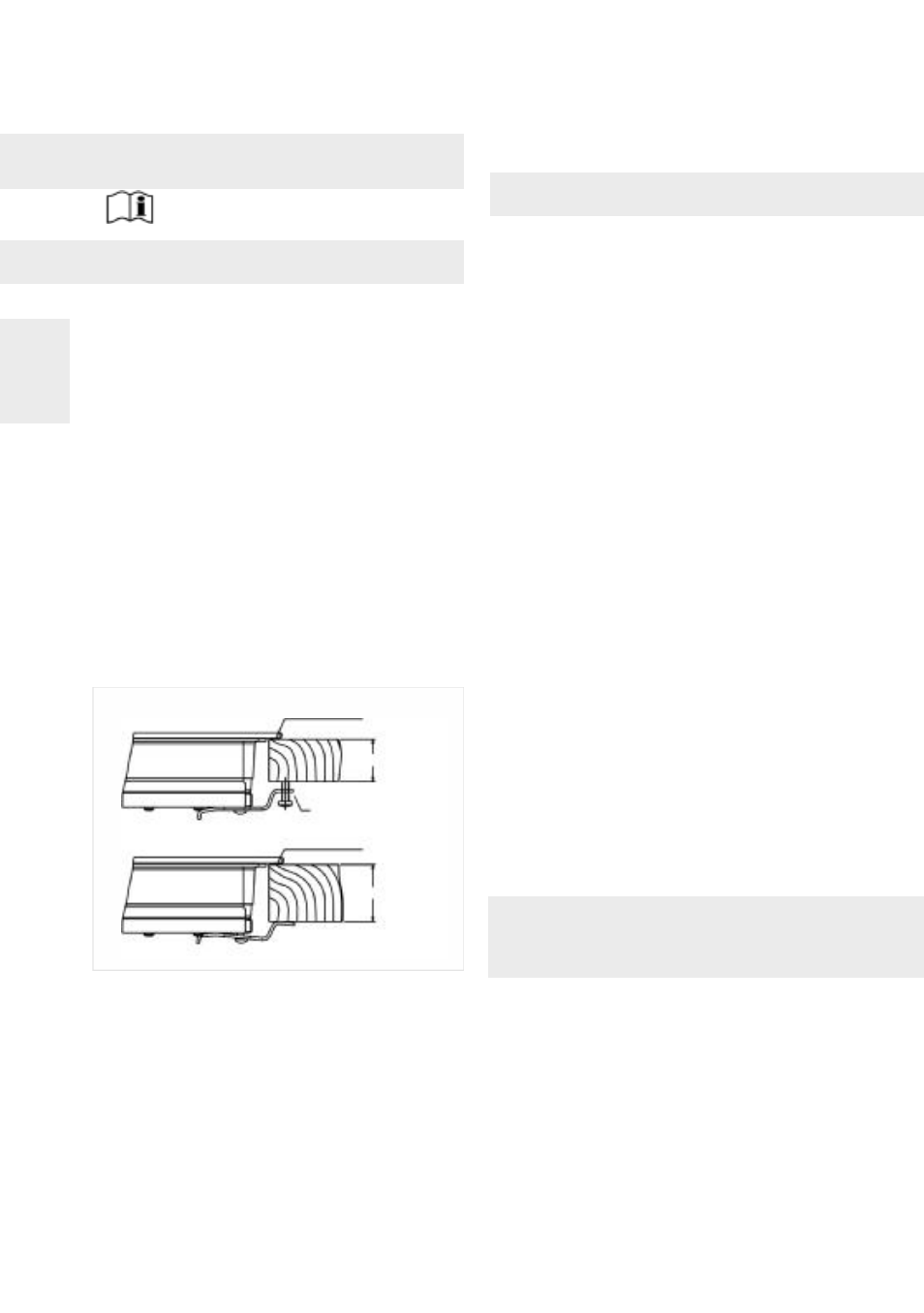

Schrauben Sie, wie in der Abbildung
gezeigt, die Halteklammern mit den mitge-
lieferten Blechschrauben in den dafür vor-
gesehenen Bohrungen auf der Gehäuse-
Unterseite fest.
Verwenden Sie zum Einbau in
Arbeitsplattenmöbel mit einer Stärke von
30 mm oder darüber die als Befestigungs-
zubehör mitgelieferten selbstschneiden-
den Schrauben, und schrauben Sie diese
durch die runden Bohrungen der Klammer.
Das Schraubengewinde schnei-det beim
Festdrehen das entsprechende Gewinde
in die Bohrung. Das Gewinde muss ges-
chnitten werden, bevor die Klammer an
der Arbeitsplatte befestigt wird.
Elektrischer Anschluss
Vor dem Anschluss des Kochfelds an das
Stromnetz muss sichergestellt werden,
dass Netzspannung und -frequenz mit den
Werten übereinstimmt, die auf dem auf der
Geräteunterseite angebrachten Kochfeld-
Typenschild, auf dem Garantieschein oder
gegebenenfalls auf dem Merkblatt mit den
technischen Daten angegeben sind, die
zusammen mit dieser Anleitung aufzube-
wahren sind.
Der elektrische Anschluss muss über
einen zugänglichen, für die angegebene
Stromstärke ausgelegten und mit einer
Kontaktöffnung von min. 3 mm versehe-
nen Stecker oder Schalter mit allpoliger
Trennung vom Netz erfolgen, um eine
wirksame Unterbrechung der Strom-ver-
sorgung im Notfall oder bei der Reini-gung
des Kochfelds zu gewährleisten.
Es ist zu vermeiden, dass die
Kabelstränge mit dem Gehäuse des
Kochfelds oder dem Gehäuse des
Backofens in Berührung kommen.
Der Anschluss muss vorschriftsgemä
geerdet werden.
Anschluss des Kochfeldes
an den Backofen oder an
das Bedienfeld
1 Das Gerät vom Stromnetz trennen.
2
Den Backofen etwas in die
Einbauöffnung hineinschieben.
3 Um beide Geräte miteinander zu verbin-
den, den bzw. die Stecker des Kochfelds
am Backofen anschließen (siehe Abb. 3
und 4). Sicherstellen, dass die
Anschlüsse vollständig in den ents-
prechenden Gehäusen stecken, und
36
40 mm
20/30 mm
Holzschraube mit selbstsch-
neidendem Gewinde für
Einbaukßchenmöbel mit
Wandstärke 20 und 30 mm
Gummidichtung
Gummidichtung
Abb. 2
