FRANÇAIS
AERIAL
(VHF/UHF)
RF OUT
OUT IN
V
U
75-ohm 300-ohm
VHF UHF
V
U
75-ohm 300-ohm
VHF UHF
AERIAL
(VHF/UHF)
RF OUT

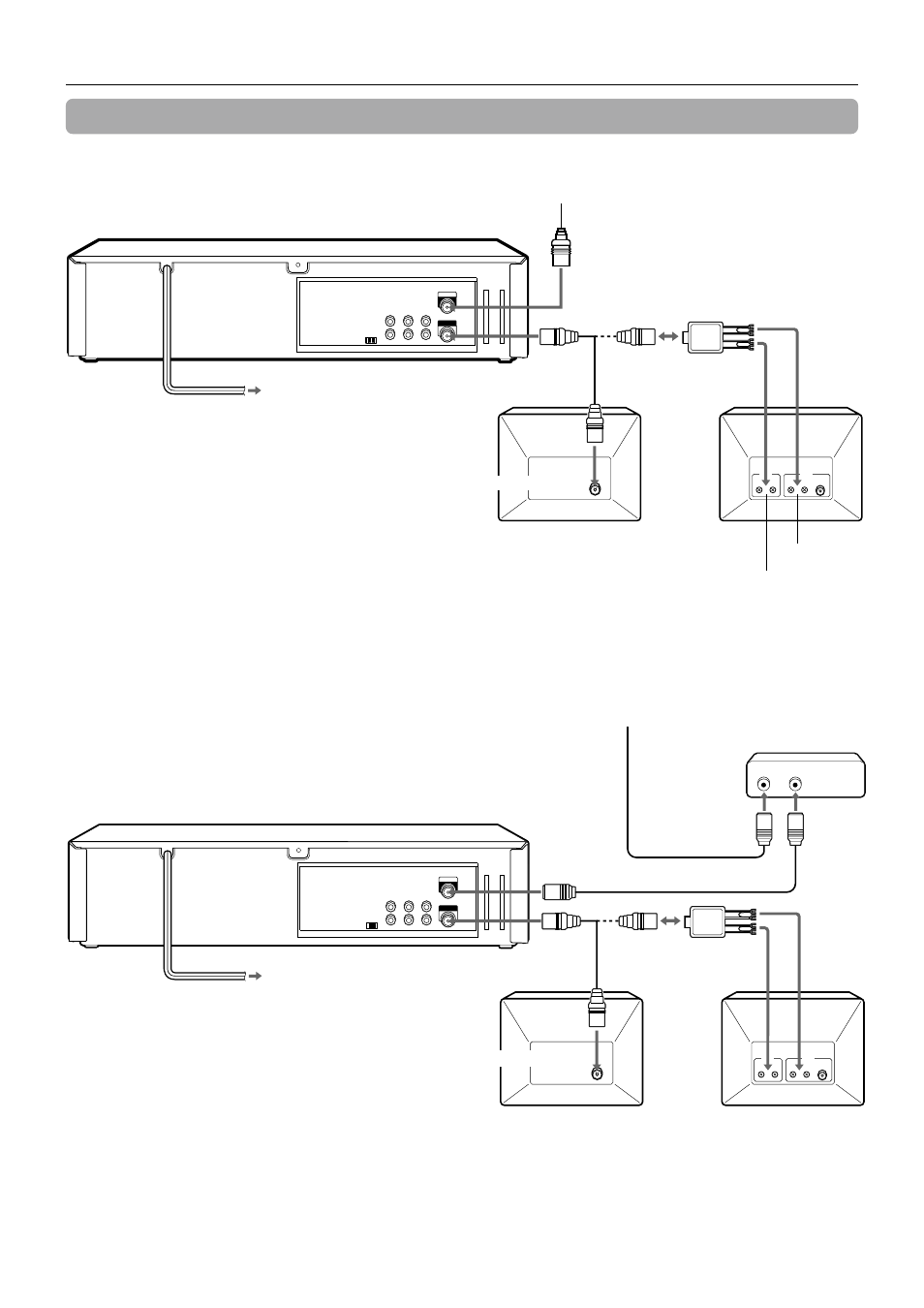

Raccordement au réseau câblé
Pour raccorder le magnétoscope au réseau câblé sans convertisseur
1
2
3
Raccordez le câble du système CATV au connecteur AERIAL de ce
magnétoscope.
Raccordez le câble d’antenne fourni au connecteur RF OUT du magnétoscope
et le connecteur d’antenne au téléviseur.
Si votre téléviseur est muni d’une borne d’antenne 300 ohms, utilisez un diviseur d’antenne
(non fourni).
Raccordez le cordon d’alimentation à la prise secteur.
1
3
4
Pour raccorder le magnétoscope au réseau câblé
avec un convertisseur
Réseau câblé
Câble coaxial 75 ohms
(non fourni)
1
2
3
à la prise secteur
à la borne d’antenne
Câble d’antenne
(fourni)
Téléviseur Téléviseur
à la borne d’antenne UHF
Diviseur d’antenne (non fourni)
Cordon d’alimentation
secteur
Réseau câblé
Câble coaxial
75 ohms
(non fourni)
Convertisseur
(non fourni)
1
2
Téléviseur
Câble d’antenne
(fourni)
Câble coaxial 75 ohms
(non fourni)
à la borne d’antenne
3
4
Cordon d’alimentation
secteur
à la prise secteur
à la borne
d’antenne VHF
Raccordez le câble du réseau câblé à l’entrée du convertisseur.
Raccordez la sortie du convertisseur au connecteur AERIAL de ce magnétoscope.
Raccordez le câble d’antenne fourni au connecteur RF OUT du magnétoscope et le connecteur
d’antenne au téléviseur.
Si votre téléviseur est muni d’une borne d’antenne 300 ohms, utilisez un diviseur d’antenne (non fourni).
Raccordez le cordon d’alimentation à la prise secteur.
Téléviseur
2
5
Raccordement du magnétoscope (suite)
Diviseur d’antenne (non fourni)
