2.3

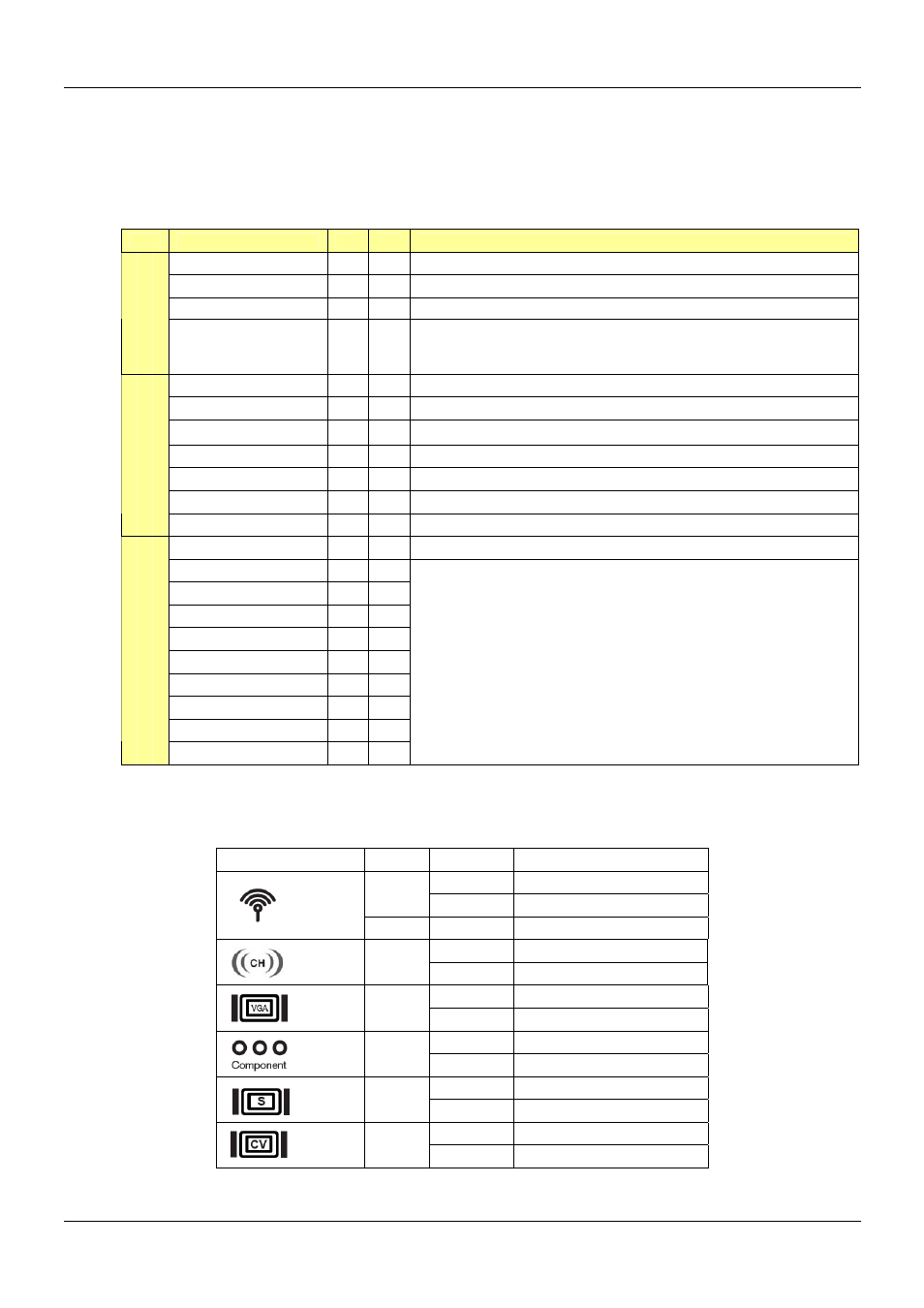

Tombol dan Fungsi Komponen:
View
Tombol/Komponen
S
R
Fungsi
Wireless antenna
z
z
3 Pcs dari 2dBi detachable antennas.
Tombol Power
z
z
Tombol untuk menghidupkan atau mematikan listrik.
Tombol Source
z
z
Tombol untuk mengaktifkan sumber media yang dikehendaki.
Ta
mp
ak
D
ep
an
Tombol Channels
z
z
Tombol untuk memilih channel Wi-Fi.
Perhatikan: Bila saluran pemancar diaktifkan saluran telepon akan diaktifkan
secara bersamaan.
Tombol Reset
z
z
Tombol ini untuk reset ke pengaturan default
Audio
z
z
Input Audio untuk menghubungkan kabel audio output.
VGA
z
z
Hubungkan kabel VGA ke port VGA yang sesuai.
Component (YPbPr)
z
z
Hubungkan kabel Component Komponen yang sesuai dengan port koneksi.
S-Video
z
Hubungkan kabel S-Video ke port S-Video.
Composite
z
Hubungkan kabel CVBS ke port CVBS.
Tampak Be
laka
ng
Power (12V DC)
z
z
12V DC power adaptor.
Antenna ports
z
z
Tempat Antena.
Wi-Fi LED
z
z
CH 1 LED
z
z
CH 2 LED
z
z
CH 3 LED
z
z
CH 4 LED
z
z
VGA LED
z
z
Components LED
z
z
S-Video LED
z
Ta
mp
ak
Ata
s
Composite LED
z
Mengacu ke Indikasi LED point 2.4
‘S’ mengacu ke Wireless-N Media S; ‘R’ mengacu ke Wireless-N Media R
2.4
Indikator LED
LED Warna
Kondisi
Indikasi
On
Fungsi Wireless aktif
Hijau
Berkedip Data
Transmit
Wi-Fi
Merah
Berkedip
Data Transmit overflow
On
Channel Wireless aktif
CH1 ~ CH4
Biru
Berkedip Perpindahan
channels
On VGA
Aktif
VGA
Biru
Berkedip Perpindahan
sumber
On Component
Aktif
Component
(YPbPr)
Biru
Berkedip Perpindahan
sumber
On S-Video
Aktif
S-Video
Biru
Berkedip Perpindahan
sumber
On CV
Aktif
Composite
Biru
Berkedip Perpindahan
sumber
