4

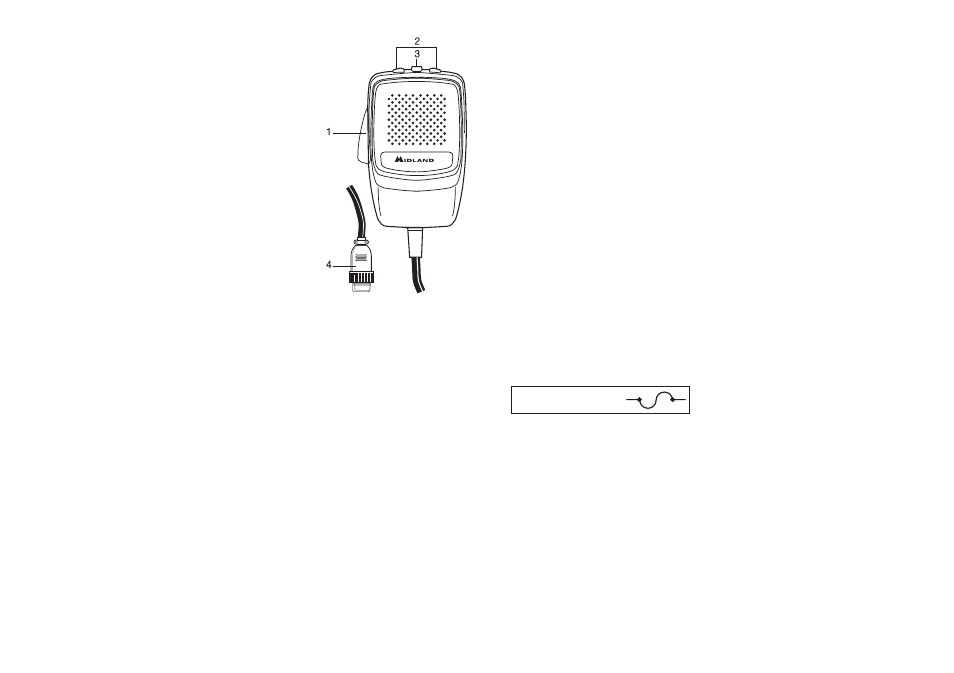

MIKROFONOWE

1. PTT przycisk wlaczajacy nadawanie.
2. UP/DOWN przyciski zmiany kanalow.
3. LOCK przycisk blokujacy dzialanie

sasiednich, sluzacych do zmiany kanalow.

4. Wtyk mikrofonowy 6-pin.

INSTALACJA

Przed przystapieniem do montazu radiotelefonu w samochodzie nalezy
starannie wybrac najlepsze dla niego miejsce. Dostep do elementow ste-
rujacych powinien byc swobodny, a manipulacja nimi nie moze utrudniac
prowadzenia pojazdu. Do zamontowania moze posluzyc obejma bedaca w
komplecie albo odpowiednia kieszen, pozwalajaca na szybkie wyjmowanie
urzadzenia. Obejma lub kieszen powinna byc mocowana blisko metalowych
czesci samochodu. Wszystkie sruby, z dwoma mocujacymi radio wlacznie,
musza byc mocno dokrecone.

ZASILANIE

Przed podlaczeniem zasilania upewnij sie, ze radiotelefon jest wylaczony (
pokretlo w pozycji OFF ). Zasilanie pradem stalym wymaga bacznego zwro-
cenia uwagi na polaryzacje nawet jesli urzadzenie posiada odpowiednie
zabezpieczenia.
Czerwony - biegun dodatni ( + ).
Czarny - biegun ujemny ( - ).
Tych samych kolorow uzyto na akumulatorze i w skrzynce bezpiecznikow
w samochodzie dla oznaczenia polaryzacji. Lacz ze soba tylko kable w tym
samym kolorze.

UWAGA: Zaleca sie zamontowanie radia w miejscu zapewniajacym jak
najlepsza wentylacje.

INSTALOWANIE ANTENY

1. Montuj antene zawsze w mozliwie najwyzszym punkcie.
2. Dluzsza antena zapewnia z reguly dalsza lacznosc.
3. Montuj antene dokladnie w centrum wybranej powierzchni.
4. Prowadz kabel antenowy z dala od zrodel zaklocen takich jak aparaty

zaplonowe itp.

5. Upewnij sie, ze oplot kabla ( masa ) jest polaczony z metalowymi czescia-

mi nadwozia.

6. Podczas instalacji chron kabel przed uszkodzeniem.
UWAGA: Aby uniknac zniszczenia radiotelefonu ( tranzystora mocy ) nigdy
nie uzywaj go bez wlasciwie podlaczonej, dobrze zestrojonej anteny. Zale-
ca sie okresowe ogledziny kabla i sprawdzenie wartosci Wspolczynnika Fali
Stojacej ( SWR ).

WYMIANA BEZPIECZNIKA

Jeżeli wymieniasz bezpiecznik na przewodzie zasilajacym, uzyj bezpiecznika
F 2A 250V. Parametry i symbol bezpiecznika uwidocznione sa na naklejce.

F2A 250V +
