SYSTÈME DE GESTION DE CÂBLES EXTERNE
DELUX 10’ (EZEW7-01)
Le système de gestion de câbles EasyMount
est la solution simple pour dissimuler et grou-
per les différents câbles reliés à votre moniteur
de télévision.
AVANT DE COMMENCER
Attention : Pour éviter d’endommager le kit
de gestion de câbles ou l’appareil auquel il est
raccordé, veuillez vous conformer scrupuleuse-
ment aux instructions suivantes.
Si vous peignez le kit de gestion de câbles,
peignez-le et laissez-le sécher complètement
AVANT son installation au mur. Cela vous assu-
rera des résultats professionnels sans gouttes ni
coulures de peinture.
** Il est conseillé de vous faire aider par
une personne pour démonter et soutenir le
téléviseur lorsque vous fixez les vis à tête
cylindrique dans le mur.
OUTILLAGE REQUIS POUR L’INSTALLATION
Tournevis cruciforme

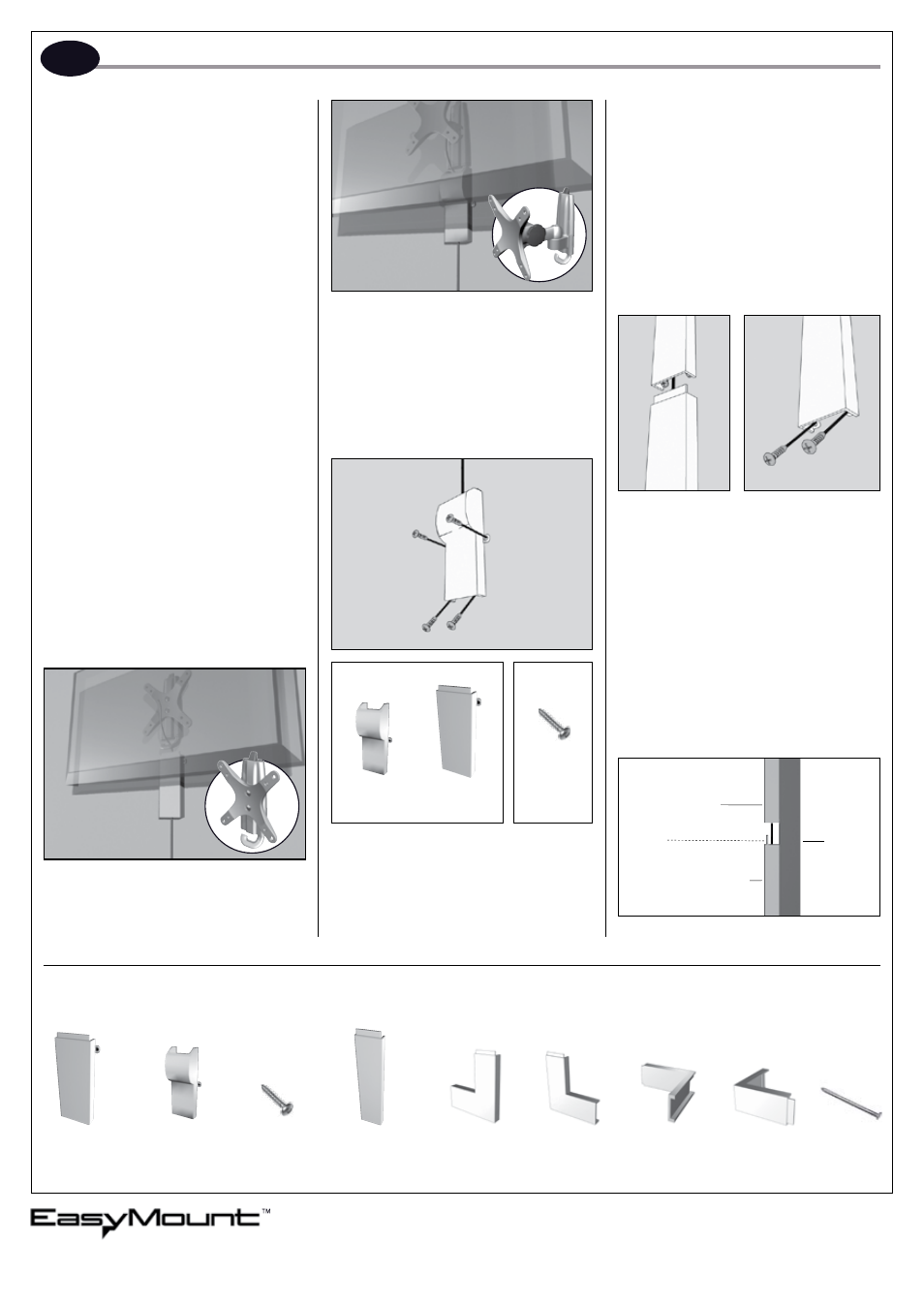

ETAPE 1:
Avant de commencer l’installation du système
de gestion de câbles, vous devez déterminer la
pièce adéquate à fixer.
Si vous disposez d’un support mural fixe
EasyMount™ (EZFW) ou de tout autre type
de support similaire, utilisez le cache-câbles
plat 4’’ pour commencer l’installation.
Si vous disposez d’un support mural pivotant/
inclinable EasyMount™ (EZSJ), pivotant/incli-
nable/extensible (EZDJ) ou encore de tout
autre type de support similaire, utilisez le
cache-câbles rond 4’’ pour commencer l’ins-
tallation.
ETAPE 2:
Après avoir déterminé la pièce correspondant
à vos besoins, placez le cache-câbles sur vos
câbles et utilisez un tournevis cruciforme pour
fixer les quatre vis à tête cylindrique dans la
première pièce initiale. Assurez-vous que le
cache-câbles se trouve en position parfaitement
verticale avant de fixer les vis à tête cylindri-
que. Nous vous conseillons d’employer un
niveau ou de mesurer deux points à égale
distance de l’angle de la pièce. Cela permet-
tra au cache-câbles d’être d’aplomb lorsque
tous les segments seront fixés. Vous pouvez
également utiliser le clou fourni avec le kit
pour réaliser un simple orifice avant de fixer
les vis à tête cylindrique. Ne serrez pas les vis
de manière excessive.
ETAPE 3:
Déterminez à présent la pièce qui répond le
mieux à vos besoins. Pour fixer une section
de cache-câbles, faites glisser la lèvre d’un
cache-câbles à l’intérieur du cache-câbles plat
4’’ ou rond 4’’ initial (Diagramme 1). Utilisez
un clou pour commencer le trou de manière
à pouvoir visser plus facilement les deux vis à
tête cylindrique dans la base du cache-câbles
(Diagramme 2). Après avoir fixé les vis, fixez
une autre section de cache-câbles et répétez
l’opération jusqu’à ce que les câbles soient
entièrement dissimulés. Ne serrez pas les vis
de manière excessive.
Instructions d’installation FR
Cache-câbles
droit 8’’ (12x)
Vis à tête
cylindrique
3/4’’ (44x)
Cache-câbles
rond 4’’ (1x)
Cache-câbles
plat 4’’ (1x)
Vue latérale
2005 Market Link USA, Inc. Tous droits réservés. Easymount, le design EasyMount
et les autres logos liés sont des marques commerciales de Market Link USA, Inc.
Diagramme 1 Diagramme 2
LE KIT COMPREND
Clou (1x) Angle extérieur
6’’ (1x)
Angle intérieur
6’’ (1x)
Angle droit
6’’ (1x)
Angle gauche
6’’ (1x)
Cache-câbles 4’’
Lèvre
Section additionnelle
Mur
Vis à tête
cylindrique
3/4’’
Cache-câbles
rond 4’’
Cache-câbles
plat 4’’
OU
www.EasyMount.net
1-888-229-1459
©2005 EasyMount
Brevets en instance
