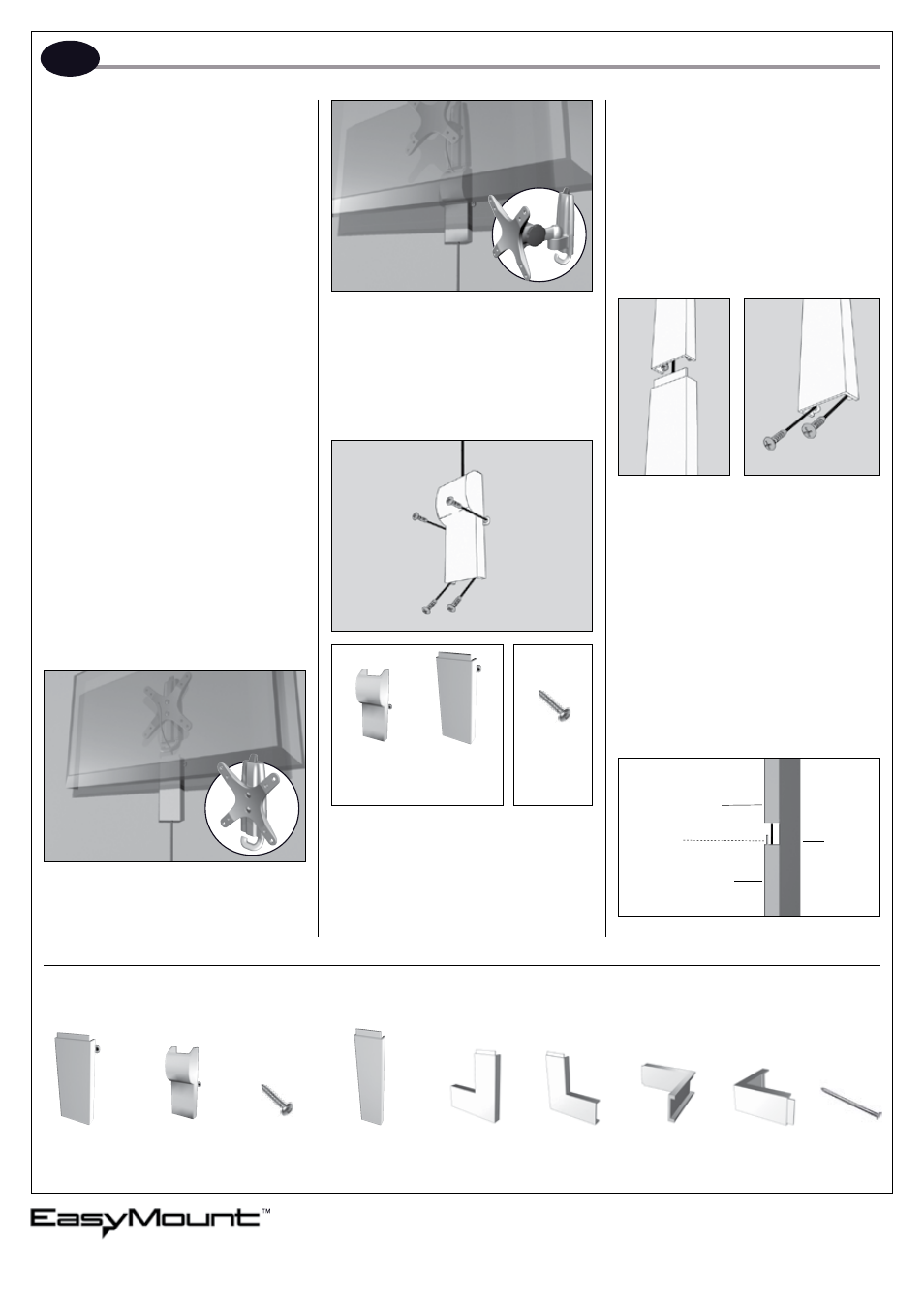

SISTEMA DE CORDÓN DE ENRUTAMIENTO
DELUXE 10’ (EZEW7-01)
El sistema de cordón de enrutamiento
EasyMount es una solución sencilla para
ocultar y agrupar la diversidad de cables del
monitor de su televisor.
ANTES DE EMPEZAR
Precaución: Para evitar daños al sistema
de cordón de enrutamiento o al equipo al
que va acoplado, siga cuidadosamente las
instrucciones.
Cuando pinte el sistema de cordón de
enrutamiento, permita que la pintura se
seque completamente ANTES de efectuar
la instalación en la pared. Obtendrá los
mejores resultados profesionales sin gotas
ni rebabas.
** Le recomendamos que pida a otra per-
sona que le ayuda a desmontar el televisor
y sujetarlo mientras fija los tornillos de
cabeza plana a la pared.
HERRAMIENTAS NECESARIAS PARA LA
INSTALACIÓN
Destornillador de estrella.
PASO 1:
Antes de iniciar la instalación del sistema de
cordón de enrutamiento, tiene que determi-
nar qué pieza le conviene utilizar.
Si tiene una fijación de pared estática
EasyMount™ (EZFW) o alguna otra fijación
similar, para iniciar la instalación utilice la
tapa de cordón plana de 4”.
Si tiene una fijación EasyMount™ giratoria/
de inclinación (EZSJ), o giratoria/de inclina-
ción/extensión (EZDJ) o alguna otra fijación
similar, para iniciar la instalación utilice la tapa
de cordón redonda de 4”.
PASO 2:
Después de determinar qué sección responde
a sus necesidades, coloque la tapa del cordón
sobre el/los cable(s) y con un destornillador
de estrella fije los 4 tornillos de cabeza plana
en la primera sección inicial. Antes de fijar
los tornillos de cabeza plana, asegúrese de
que la tapa del cordón esté perfectamente
vertical. Le recomendamos utilizar un nivel, o
que marque 2 puntos a igual distancia de las
esquinas de la habitación. Esto permitirá que
la tapa del cordón quede totalmente recta
cuando se le incorporen todos los segmen-
tos. Para marcar un agujero de referencia
antes de fijar los tornillos de cabeza plana,
puede serle útil el clavo incluido en el kit. No
apriete demasiado los tornillos.
PASO 3:
A continuación, determine qué pieza responde
mejor a sus necesidades. Para fijar una sección
del cordón de enrutamiento, deslice el saliente
de la pieza del cordón de enrutamiento por
dentro de la sección inicial plana de 4” o
redonda de 4” (Diagrama 1). Utilice un clavo
para marcar el agujero, pues le permitirán fijar
con mayor facilidad los 2 tornillos de cabeza
plana en el extremo inferior de la sección del
cordón de enrutamiento (Diagrama 2). Una
vez fijados los tornillos, acople otra sección del
cordón de enrutamiento y repita la operación
hasta que todos los cables queden cubiertos.
No apriete demasiado los tornillos.
Instrucciones de instalación E
(12x) sección
recta de 8”
(44x) tornillos
de cabeza
plana de 3⁄4”
(1x) sección
redonda
de 4”
(1x) sección
plana de 4”
Vista lateral
2005 Market Link USA, Inc., todos los derechos reservados. Easymount, el diseño EasyMount
y otros logos relacionados son marcas registradas de Market Link USA, Inc.
Diagrama 1 Diagrama 2
EL KIT INCLUYE
(1x) clavo (1x) borde
exterior de 6”
(1x) borde
interior de 6”
(1x) borde
derecho de 6”
(1x) borde
izquierdo de 6”
Tapa de cordón
de 4”
Saliente
Sección adicional
Pared
Tornillos de
cabeza plana
de 3⁄4”
Sección
redonda
sección plana
O
www.EasyMount.net
1-888-229-1459
©2005 EasyMount
Patentes pendientes
