Instructions d’installation
www.LevelMount.com
Service d’assistance 24 h/24, 7 j/7
Tél. : 1-888-229-1459
©2008 Level Mount
Brevets en attente
VESA 200 x 100 avec architecture dis-
crète - Modèle : ELSFW-01, LM30SW,
DC30SW
NE RENVOYEZ PAS CE PRODUIT AU MAGASIN OU
AU SITE WEB OÙ VOUS L’AVEZ ACHETÉ!
SI VOUS ESTIMEZ QUE CE SUPPORT EST
DÉFECTUEUX, QUE CERTAINES DE SES PIÈCES SONT
MANQUANTES OU CASSÉES, OU SI VOUS AVEZ DU
MAL À FIXER LE SUPPORT AU MUR OU À INSTALLER
VOTRE TÉLÉVISEUR, VEUILLEZ COMMUNIQUER
DIRECTEMENT AVEC NOTRE SOCIÉTÉ, LEVEL
MOUNT.
Composez le 1 888 229 1459 ou envoyez-nous un
courriel à l’adresse [email protected],
à tout moment, afin d’obtenir une solution rapide et
efficace à votre problème.
Notre service à la clientèle est ouvert 24 h/24, 7 j/7
toute l’année, et nos employés qualifiés pourront vous
répondre en anglais ou en espagnol.
Nous vous invitons également à visiter notre site Web
www.LevelMount.com si vous avez besoin d’aide.
ATTENTION :
L’installateur doit s’assurer que le support mural pour
téléviseur LCD ou plasma est fixé correctement et que
les attaches appropriées sont utilisées. Il incombe à
l’installateur de vérifier que le support de montage est
solidement fixé au mur.
REMARQUE : LE SUPPORT DE MONTAGE DOIT ÊTRE
FIXÉ SUR DES MONTANTS DE CLOISON EN BOIS OU SUR
DES POINTS D’ANCRAGE CORRECTEMENT INSTALLÉS
DANS LA MAÇONNERIE OU LE BÉTON. NE JAMAIS LE
FIXER DIRECTEMENT SUR LE MUR/PLAFOND.
Avant l’installation, vérifiez que toutes les pièces du sup-
port sont bien présentes.
Vérifiez que tous les boulons et vis sont serrés avant de
laisser reposer le poids total de l’écran LCD ou plasma sur
le support mural.
Caractéristiques :
• Niveau à bulle d’air intégré
• Support de montage facile en 2 parties
• Architecture discrète
• Détecteur de montant inclus
Matériel de montage inclus :
Sachet REF
Description QTÉ
1 A Vis cruciformes M4 x 12 4
B Vis cruciformes M4 x 20 4
C Vis cruciformes M4 x 30 4
D Rondelles frein M4 4
2 E Vis cruciformes M5 x 12 4
F Vis cruciformes M5 x 20 4
G Vis cruciformes M5 x 30 4
H Rondelles frein M5 4
3 I Vis cruciformes M6 x 12 4
J Vis cruciformes M6 x 24 4
K Vis cruciformes M6 x 35 4
L Rondelles frein M6 4
4 M Entretoises 3/4 po 4
5 N vis à bois 2,5 po 2
O Fixations à béton 2
Outils nécessaires :
Détecteur de montant
Foret de 2 mm ou 1/16 po
Outils nécessaires pour fixer le support sur un mur en
béton :
Perceuse électrique
Foret de maçonnerie de 12 mm ou 15/32 po
CHOIX DE LA VIS
Attention : Pour choisir la vis appropriée, insérez-en une
délicatement dans l’un des trous situés au dos de votre
téléviseur. Si vous constatez une résistance, retirez-la
immédiatement!

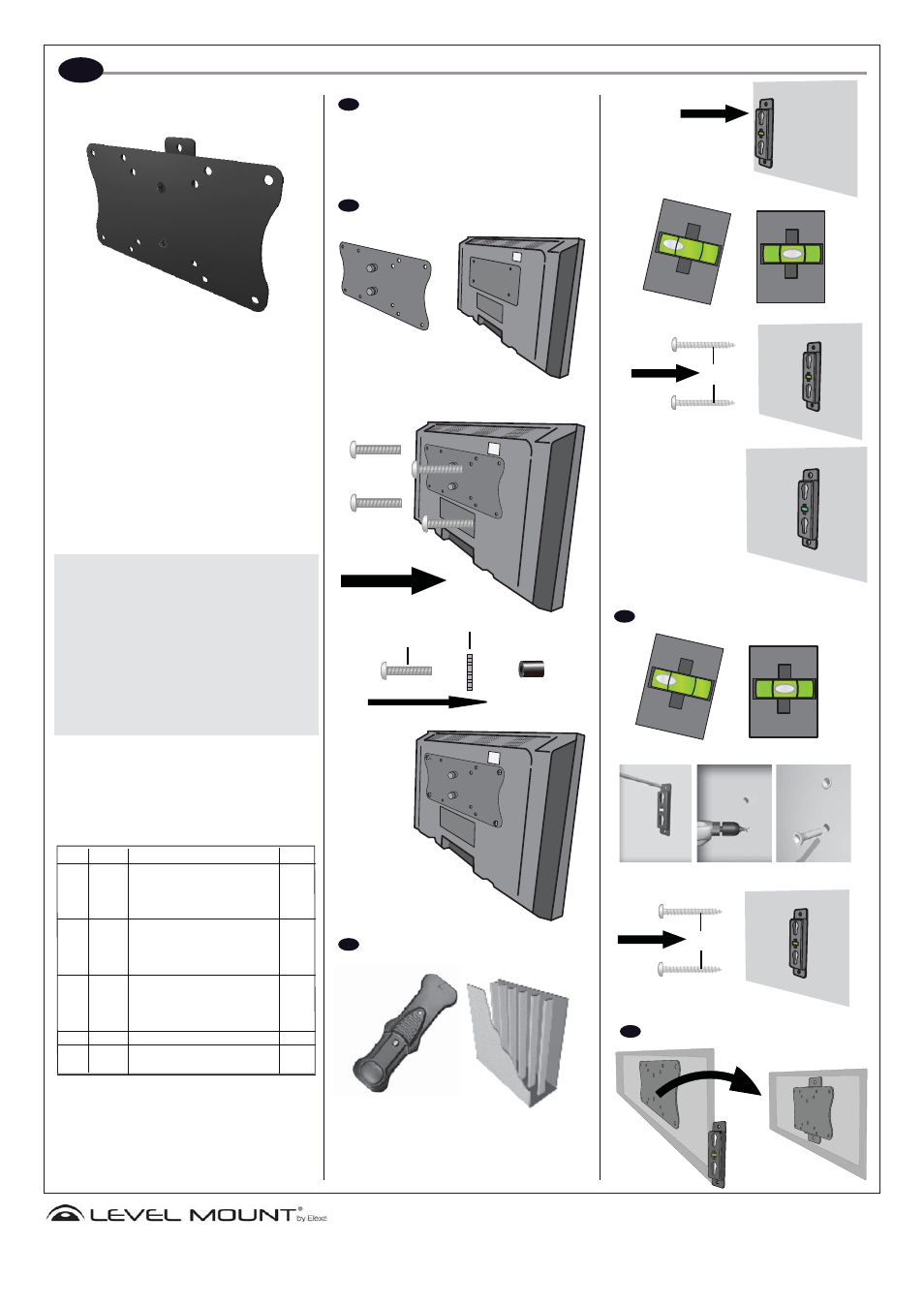

FIXATION AU TÉLÉVISEUR
FIXATION DU TÉLÉVISEUR AUX
MONTANTS EN BOIS
FIXATION DU TÉLÉVISEUR AU
BÉTON
FAITES GLISSER LE TOUT
Francais
1
2
3a
3b
4
(UTILISEZ LES
ENTRETOISES SI
NÉCESSAIRE)
N
N
RONDELLES FREIN
VIS
