MANTENIMIENTO
CARACTERISTICAS TECNICAS
11
LIMPIEZA DE LAS FOTOCELULAS (Fig. 5):
En el caso de que se hayan quedado trozos de
papel adheridos en la ranura de entrada (p. ej.
tras una acumulación de papel), es posible que
el aparato no se desconecte a causa de la foto-
célula „tapada“.
Puede retirar los trozos de papel o bien limpiar
la fotocélula, alimentando el mecanismo de corte
con una hoja adicional, o activar la marcha de
retroceso de la máquina, pasando a continuación
brevemente con un pincel sobre ambas „ópticas“
de las fotocélulas.
MANTENIMIENTO DEL
MECANISMO DE CORTE:
(cross-cut)
Tras aprox. unos 15 min. de servicio per-
manente, activar la marcha de retroceso
durante 15 - 20 segundos y poverizar con
el aceite especial suministrado sobre el
mecanismo de corte.
RECOMENDACIONES
PARA EL AHORRO ENERGETICO:
Observe que el aparato esté siempre desconecta-
do durante la noche (accionar el pulsador (1)
(fig. 1)).
Denominación N° de pedido
Saco de plástico, 600 x 500 x 1000 x 0,05 mm 99952
Botellita de aceite, 125 ml (cross-cut) 99943
Bastidor de alimentación (702) 85810
Bastidor de alimentación (007SX) 81942
Inicación: En el caso de pedidos ulteriores de accesorios especiales y de piezas de re-
puesto, rogamos se dirija a nuestro representante oficial.
ACCESSORIO ESPECIAL
AVERIA
ACUMULACION DE
PAPEL EN EL APARATO:
Si debido a una excesiva alimentación de material
se produce una retención de papel, la máquina
reacciona de la manera siguiente:
- El mecanismo de corte se bloquea, luego fun-
ciona un breve momento hacia atrás (se libera
el material) y se para.
- El motor se desconecta.
- El indicador de control (6) (Fig. 1) se encien-
de.
Proceder ahora de la manera siguiente:
- Accionar brevemente el interruptor de presión
para la marcha de retroceso (3) (Fig. 1).
- El indicador de control (6) (Fig. 1) se apaga.
- Retirar de la máquina el material de corte
extraído y continuar el desmenuzamiento con
una cantidad de papel más pequeña.
PROTECCION DE MOTOR:
En el caso de que el motor se sobrecargue, este
se desconecta. Este hecho se señaliza mediante
el parpadeo del piloto de la indicación “sobrecarga
del motor” (4) (Fig. 1). Desconecte el aparato
mediante el pulsador (1) (Fig. 1).
Tras un tiempo de enfriamiento de aprox. 15 - 20
minutos (según la temperatura ambiente del local),
puede activar de nuevo el aparato.
LISTA DE CHEQUEO EN CASO DE AVERIAS:
En el caso de que el aparato no funcione, compru-
ebe los puntos siguientes:
- ¿Está conectada la
clavija de red en la red
eléctrica?
- ¿Está conectado el pulsador (1)?
- ¿Está cerrada la puerta?
- ¿Está lleno el recipiente de recogida?
El recipiente deberá ser vaciado.
- ¿Existe
acumulción de papel en el aparato?
Siga las instrucciones en caso de „ACUMULA-
CION DE PAPEL“.
- ¿Está sobrecargado el motor?
Espere a que se enfríe y actívelo de nuevo.
Si ninguno de los puntos indicados corres-
ponden a su caso, póngase en contacto con
el servicio de asistencia técnica.
Ancho de corte:
702:
3,8 mm (tiras)
5,8 mm (tiras)
4x46 mm (cross-cut)
1,9x15 mm (cross-cut)
0,8x4,5 mm (cross-cut)
007SX: 0,8x12 mm (cross-cut)
Velocidad de corte:
702 3,8/5,8 mm:
0,12 m/sec.
702 4x46/1,9x15 mm: 0,10 m/sec.
702 0,8x4,5 mm: 0,23 m/sec.
007SX 0,8x12 mm: 0,15 m/sec.
Rendimiento de corte:
702 3,8 mm:
40-45 hojas (70g/m 2 )
702 5,8 mm: 65-70 hojas (70g/m 2 )
702 4x46 mm: 50-55 hojas (70g/m 2 )
702 1,9x15 mm: 25-30 hojas (70g/m 2 )
702 0,8x4,5 mm: 8-10 hojas (70g/m 2 )
007SX 0,8x12 mm: 15-17 hojas (70g/m 2 )
Tensión de conexión: 230V/50Hz
240V/50Hz
120V/60Hz
100V/50/60Hz
Fusible previo 702:
230V/50Hz:
16 A (lento)
240V/50Hz: 13 A (lento)
120V/100V/50/60Hz: 20 A (lento)
Fusible previo 007SX:
230V/240V/50Hz:
10 A (lento)
120V/100V/50/60Hz: 20 A (lento)
Ancho de trabajo: 405 mm
Nivel de ruídos: aprox. 52/54 dB(A)
Potencia 702: 1,9 kW
Potencia 007SX: 1,1 kW
Dimensiones (AxFxAl):
702:
660x560x1050 mm
007SX: 660x500x1020 mm
Peso 702: aprox. 90 kg
Peso 007SX: aprox. 93 kg
E
ELIMINACIÓN
ELIMINACIÓN DE LOS RESIDUOS DE LA MÁQUINA:
Elimine los residuos de la máquina al
final de su vida útil respetando siempre
las normas medioambientales. No tire
partes de la máquina ni el embalaje
junto con la basura doméstica.

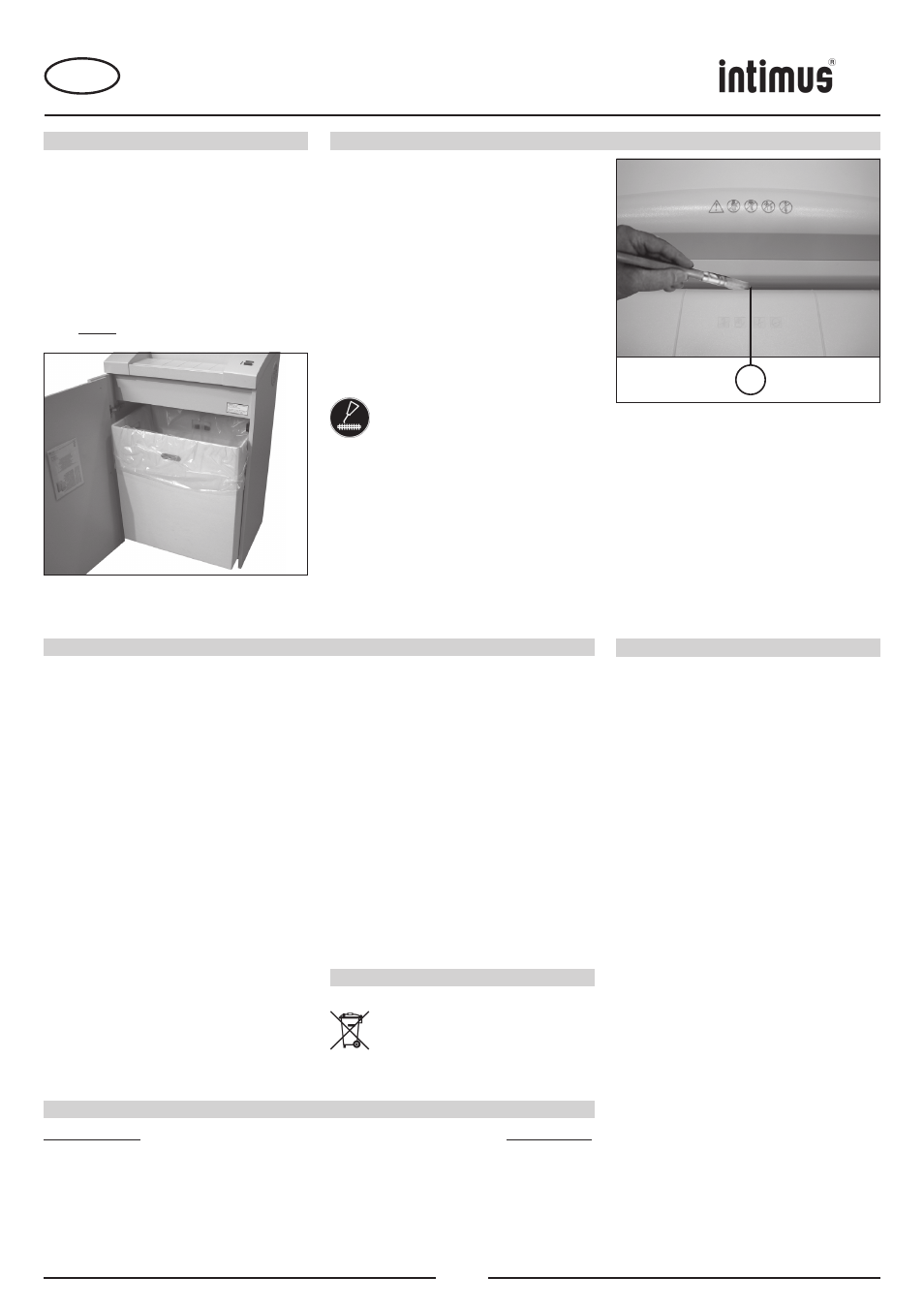

Fig. 5
2
Fig. 4
702 007SX
VACIADO DEL
RECIPIENTE DE RECOGIDA (Fig. 4):
Si el recipiente de recogida está lleno, la máquina se
desconecta automáticamente. La indicación de control
(5) (fig. 1) se enciende. Vacíe el recipiente de recogida
tal como sigue:
- Abrir puerta. Extraer el saco lleno y vaciar el conte-
nido.
- Introducir el saco vacío y cerrar la puerta. El indicador
de control (5) (Fig. 1) se apaga.
Indicación: La máquina únicamente funciona con
puerta cerrada!
