Grazie per aver scelto il Fast Ethernet PoE+ Switch 16 porte Intellinet Network Solutions ™ ,
Modello 560849. Per ulteriori specifiche, visitare il sito intellinet-network.com.
CONNESSIONI E INDICATORI
LEDs
Gli indicatori LED — Power, PoE, Link/
Activity — permettono di monitorare
facilmente lo switch e le sue connessioni.
Porte
Ciascuna delle 16 porte può essere usata
per portare sia corrente (fino a 30 watt per
porta) e dati alle periferiche remote. Tutte
le porte dello switch supportano la
funzionalità Auto-MDI/MDI-X, così cavi
incrociati e porte uplink non sono necessarie per connessioni a PC, router, hub, altri switch,
etc. I cavi Cat5/5e/6 UTP/STP forniscono ottimali prestazioni; se il LED di stato non indica
una connessione o un’attività, verificare la corrispondente periferica per un corretto
settaggio e funzionamento.
Alimentazione
Utilizzare il cavo di alimentazione per collegare l’apparecchiatura (vicino all’interruttore
posto sul pannello posteriore) alla presa di corrente AC. Verificare che il LED di alimentazione
sul pannello frontale è illuminato.
INSTALLAZIONE
Prima dell’uso, si raccomanda che lo switch venga posizionato:
• su una superficie piana con almeno 25 mm di spazio libero per una corrette ventilazione
• lontano da fonti di disturbo elettrico: radio, trasmettitori, amplificatori a banda larga, etc.;
• entro 100 m dalle periferiche di rete a cui è stato connesso.
Montaggio a rack
Lo switch include staffe e viti per il montaggio opzionale a rack.
1. Disconnettere qualsiasi cavo dallo switch.
2. Posizionare la staffa sui fori di fissaggio su un lato dello switch e assicurarla sul posto con
le viti.
3. Ripetere il passo 2 sull’altro lato dello switch.
4. Posizionare lo switch sul rack ed avvitare le staffe sul rack.
5. Recollegare i cavi.
ITALIANO
7
Fast Ethernet PoE+ Switch 16 porte • Manuale d’istruzione Italiano

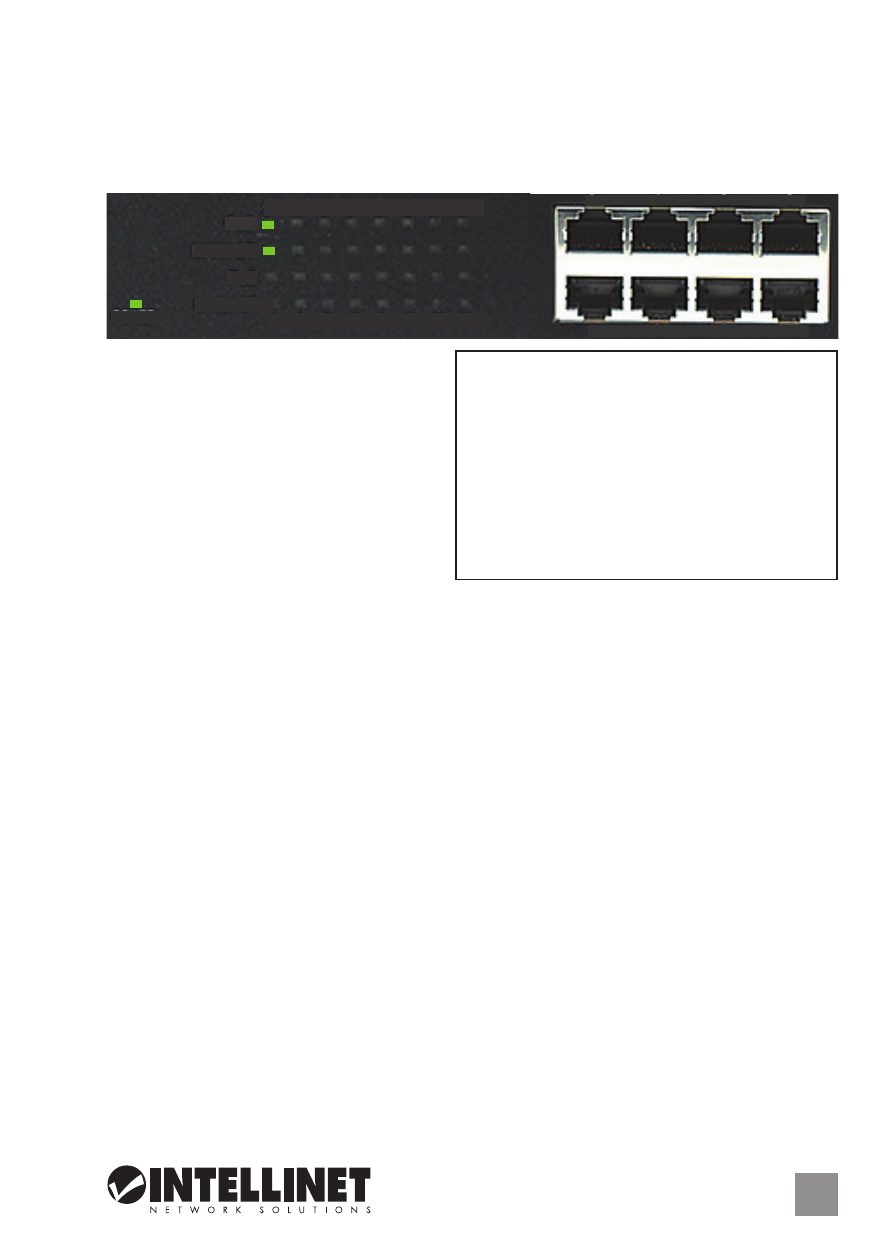

16 porte RJ45 10/100M (mostrate 1-8)
LED Stato Operazione
Power Acceso Acceso
Spento Verificare la connessione AC;
accendere l’apparecchio
PoE Acceso Porta collegata alla periferica PSE/PoE
Spento Nessuna periferica PSE/PoE è collegata
Link/ Acceso Porta di connessione valida
Act Lampeggiante Porta di connessione valida;
trasmissione/ricevimento dati
Spento Nessuna connessione stabilita
Power
1 3 5 7 9 11 13 15
2 4 6 8 10 12 14 16
PoE
PoE
Link/Act
Link/Act
2 4 6 8
1 3 5 7
