DEUTSCH
3
16-Port Fast Ethernet PoE+ Switch • Handbuch Deutsch
Vielen Dank für den Kauf des Intellinet Network Solutions ™ 16-Port Fast Ethernet PoE+
Switch, Modell 560849. Die Spezifikationen finden Sie auf intellinet-network.com.
ANSCHLÜSSE & ANZEIGEN
LED-Anzeigen
Die LEDs — Strom, PoE, Verbindung/
Aktivität — vereinfachen das
Ablesen der Funktionen und
Anschlüsse.
Ports
Jeder der 16 Ports kann
angeschlossene Geräte sowohl mit
Strom (bis zu 30 Watt pro Port) als auch mit Daten versorgen. Alle Ports unterstützen
Auto-MDI/MDI-X Funktionalität, daher werden Crosskabel und Uplink-Ports für
Verbindungen zu PCs, Routern, Hubs, anderen Switchen, etc. nicht benötigt. Cat5/5e-
UTP/STP-Kabel bieten die beste Performance. Wenn eine LED keine Verbindung/Aktivität
anzeigt, überprüfen Sie das verbundene Gerät.
Strom
Schließen Sie das beiliegende Stromkabel an das Gerät (neben dem An/Aus-Schalter)
und an eine Steckdose an. Vergewissern Sie sich dass die “Power”-LED aufleuchtet.
INSTALLATION
Es wird empfohlen, den Switch vor der Nutzung folgendermaßen aufzustellen:
• auf ebenem Untergrund mit mind. 25 mm Rundumabstand für ausreichend Luftdurchsatz
• fern von anderen Übertragungsgeräten wie Radio, Breitbandverstärker, etc.
• max. 100 m vom zu verbindenden Netzwerkgerät entfernt.
Rackmontage
Diesem Switch liegen Haltewinkel und Schrauben für optionale Rackmontage bei.
1. Trennen Sie alle Kabel von dem Switch.
2. Platzieren Sie einen Haltewinkel über den Montagelöchern auf einer Seite des
Switches und fixieren Sie ihn mit Schrauben.
3. Wiederholen Sie Schritt 2 auf der anderen Seite des Switches.
4. Platzieren Sie den Switch in dem Rack und schrauben Sie die Haltewinkel fest.
5. Schließen Sie alle Kabel wieder an.
LED Status Operation
Power
An Gerät wird mit Strom versorgt
Aus Stromanschluss prüfen/Gerät einschalten
PoE An Port ist mit PSE/PoE-Gerät verbunden
Aus Kein PSE/PoE-Gerät angeschlossen
Link/Act An Verbindung ist hergestellt
Blinkend Verbindung ist hergestellt; Datenübertragung
Aus Verbindung ist nicht hergestellt

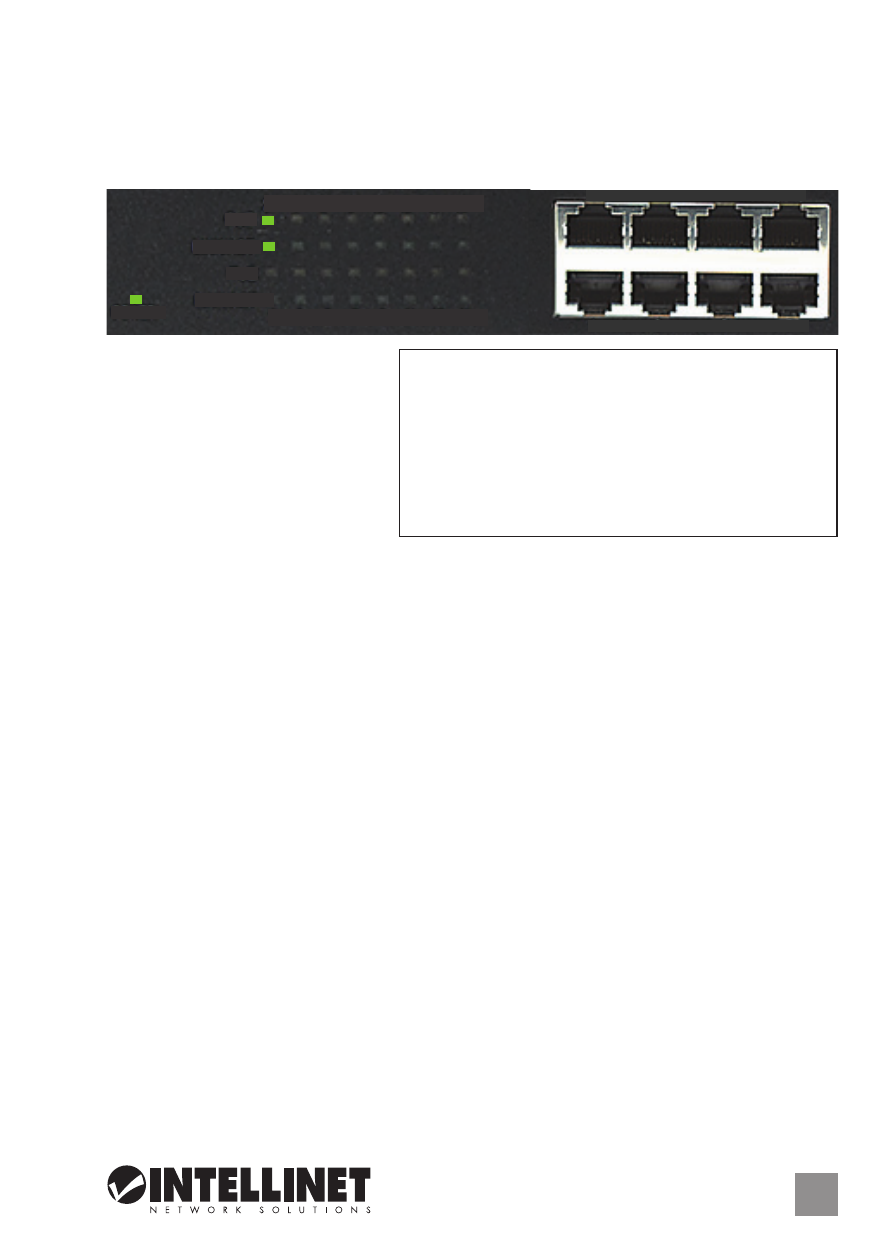

16 RJ45 10/100M Ports (Auf Abb:1-8)
Power
1 3 5 7 9 11 13 15
2 4 6 8 10 12 14 16
PoE
PoE
Link/Act
Link/Act
2 4 6 8
1 3 5 7
