ITALIANO

7

Switch Gigabit PoE+ Desktop

Italiano

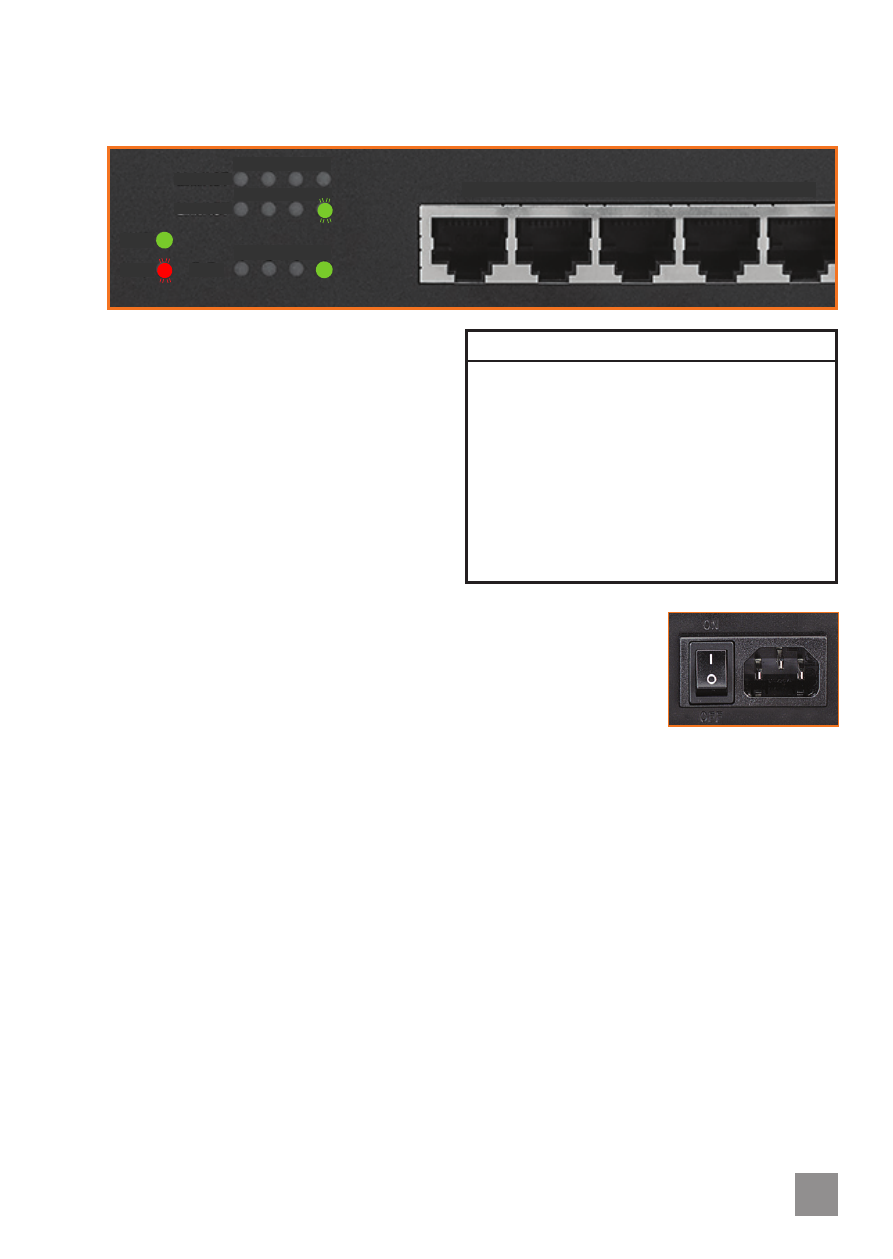

CONNESSIONI E INDICATORI

LEDs
Gli indicatori LED permettono di monitorare
facilmente lo switch e le sue connessioni.

Porte
Tutte le porte dello switch supportano la
funzionalità Auto-MDI/MDI-X, così cavi
incrociati e porte uplink non sono necessarie
per connessioni a PC, router, altri switch, etc.
I cavi Cat5/5e/6 UTP/STP forniscono ottimali
prestazioni; se il LED di stato non indica una
connessione o un’attività, verificare la
corrispondente periferica per un corretto settaggio e funzionamento.
• Consumo: 75 watt (massimo)
• Se Porte 1-4 solo PoE / PoE+ (fino a 31.5 watt per porta)
• Se Porte 5-8: PoE (fino a 15.4 watt per porta)

Alimentazione
Utilizzare il cavo di alimentazione per collegare l’apparecchiatura
(vicino all’interruttore posto sul pannello posteriore) alla presa di corrente AC. Verificare che
il LED di alimentazione sul pannello frontale è illuminato.

COLLOCAMENTO

Prima di utilizzare il prodotto, si consiglia di fare attenzione a dove viene posizionato lo switch:
• su una superficie piana che può supportare il peso dello switch
• con un minimo di 25 mm (approssimativamente 1”) di spazio libero verso l’alto e
lateralmente per permettere un’adeguata ventilazione
• lontano da sorgenti che possono provocare disturbi e interferenze elettromagnetiche:
radio, trasmettitori, amplificatori di banda, ecc.
• dove non venga sottoposto ad eccessiva umidità
Montaggio a rack
Lo switch include staffe e viti per il montaggio opzionale a rack.
1. Disconnettere qualsiasi cavo dallo switch.
2. Posizionare la staffa sui fori di fissaggio su un lato dello switch e assicurarla sul posto con le viti.
3. Ripetere il passo 2 sull’altro lato dello switch.
4. Posizionare lo switch sul rack ed avvitare le staffe sul rack.
5. Recollegare i cavi.
• I due fori sul fondo sono per il montaggio a parete.

LED Stato

Operazione

PWR Acceso

Acceso

Spento

Verificare la connessione AC;

accendere l’apparecchio

PoE Acceso

Porta collegata alla periferica PSE/PoE

Spento Nessuna periferica PSE/PoE è collegata

LNK/ Acceso

Porta di connessione valida

ACT Lampeggiante Porta di connessione valida;

trasmissione/ricevimento dati

Spento

Nessuna connessione stabilita

Loop Lampeggiante Errore di loop

Spento

Nessun errore di loop

Link/ACT

Link/ACT

Loop

PWR

PoE

1 2 3 4

1 2 3 4

5 6 7 8

1 2 3 4 5

ON

OFF

50/60 Hz

100-240 VAC
