3. Montage und Installation
3.2. Elektrodenkabel
PVC-Schutz, Ø 5 mm
Schirm
Leitfähiger Kunststoff (schwarz)
PE-Isolierung
Innenleiter
PVC-Schutz, Ø 7 mm
Zusatzschirm
(Siehe Wichtige Hin-
weise
auf S. 9).
Koaxialkabel Triaxialkabel

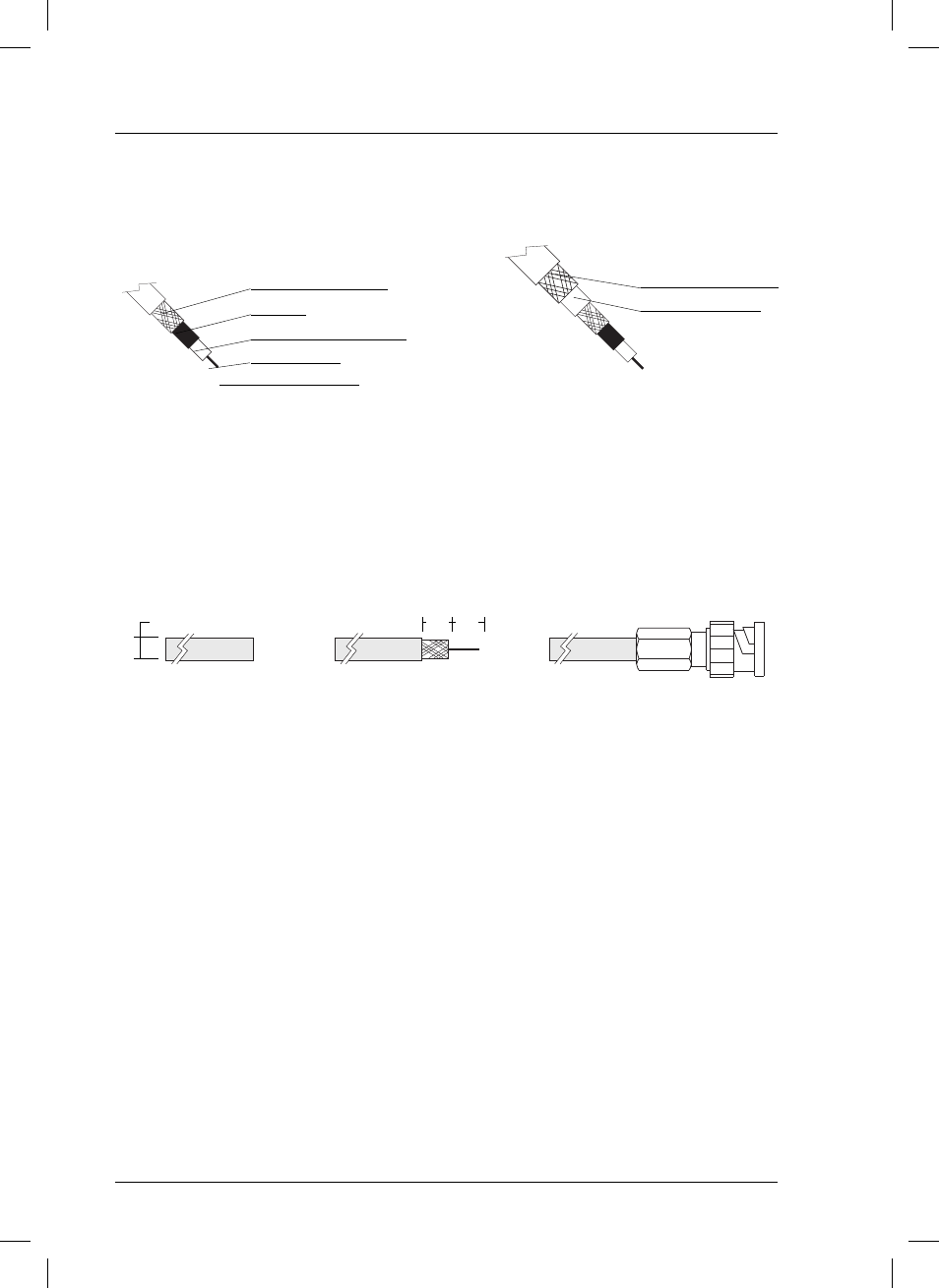

Montage des BNC-Steckers am Kabel
Im Lieferumfang ist ein BNC-Stecker enthalten, der direkt (ohne Löten) am Koaxialkabel angebracht werden kann.
Zur Montage wird das Kabelende (gemäß Abbildung) vorbereitet und der Stecker auf das Kabel aufgedreht.
Koaxialkabel Vorbereitetes Kabel Kabel mit aufgedrehtem Stecker
Ø
Bei einem Triaxialkabel wird der Stecker auf die gleiche Art montiert; der Zusatzschirm und der Außen-
schutz bleiben jedoch außerhalb des Steckers. Der Zusatzschirm muss geerdet werden.
7 mm
0,3 in
7 mm
0,3 in
5 mm
0,2 in
