8
3. Installazione
Durante la connessione dello strumento bisogna seguire tutte le raccomandazioni di sicurezza presenti in
questo manuale. E' necessario leggere il paragrafo "Informazioni sulla sicurezza" a pagina 5 del presente
manuale.
3.1.2. Connessioni

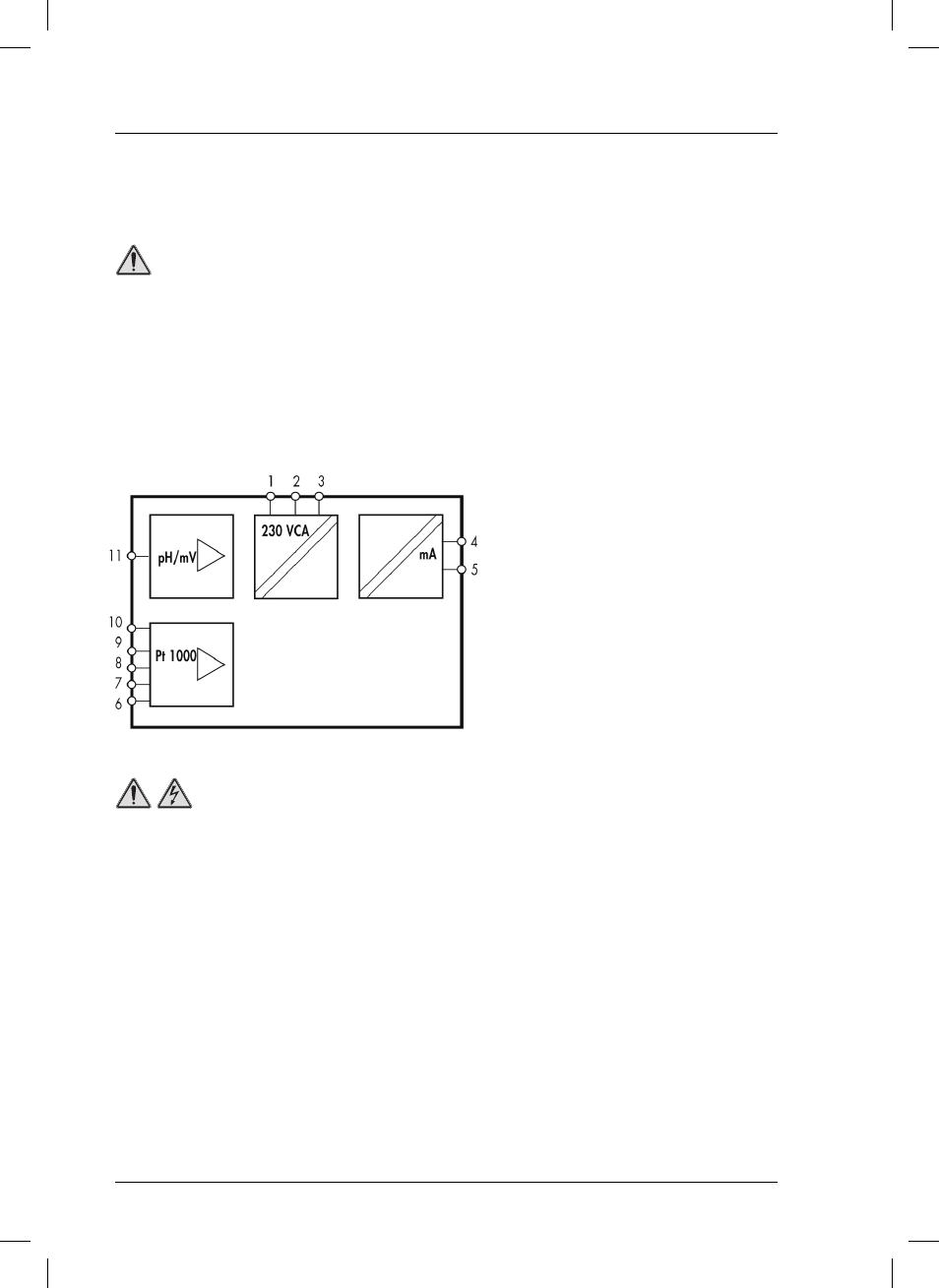

Diagramma a blocchi
PERICOLO
Mentre si effettuano collegamenti elettrici è necessario mantenere lo strumento scollegato dalla rete
elettrica.
1 Collegamento a terra, vedere
Note importanti en pág. 9.
2,3 Alimentazione 230 VCA ± 10%.
(24 VCA o115 VCA su ordinazione).
4,5 Uscita di corrente 4-20 mA (pH o mV).
6...9 Entrata sonda di temperatura.
10 Blindaggio, vedere Precauzioni.
11 Entrata per elettrodo di pH o redox.
PERICOLO
La morsettiera di connessione alla rete elettrica deve essere provvista di una protezione. Tale
protezione può essere rimossa solo da personale qualificato al momento dell'installazione.
