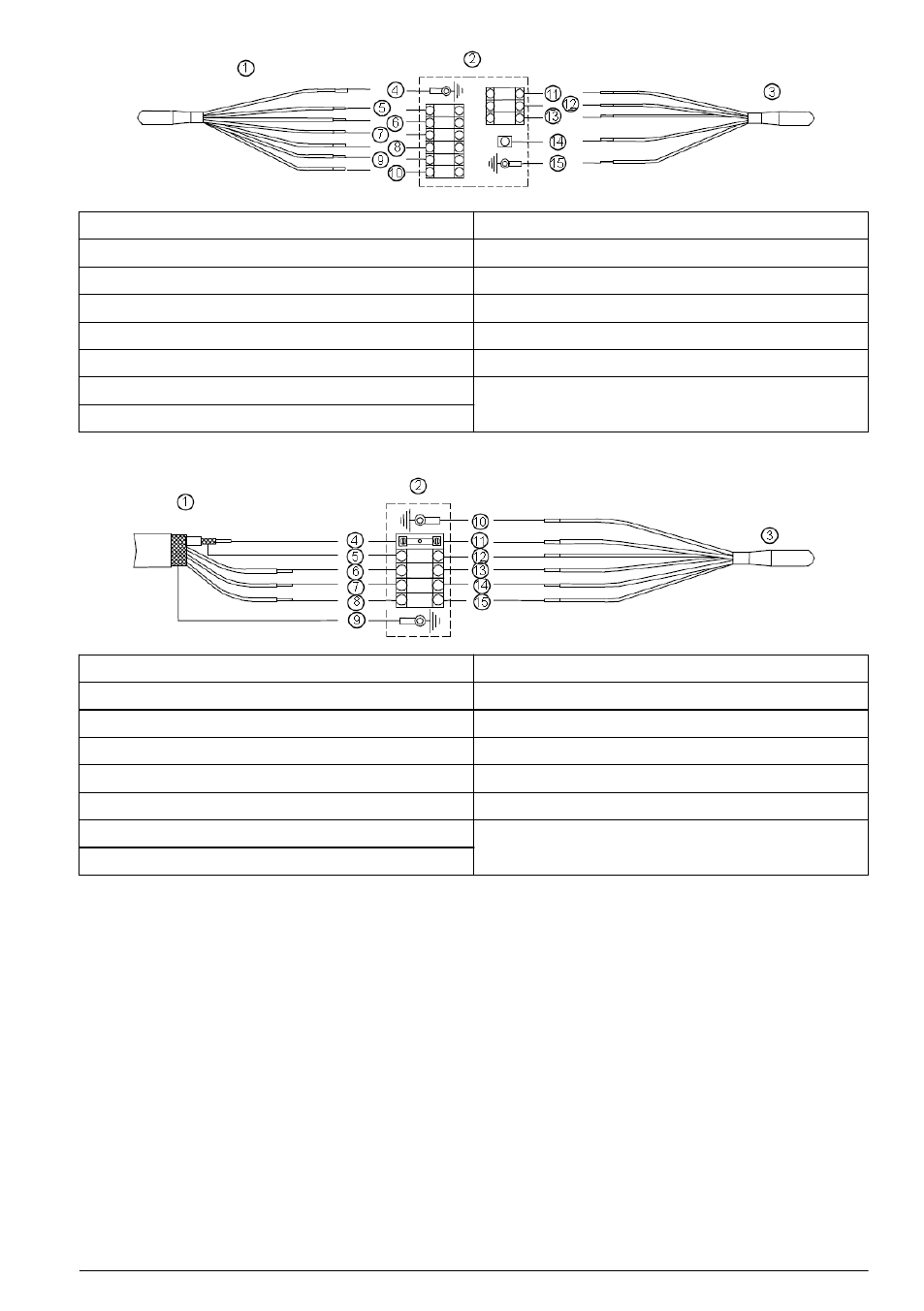

1 Cable de modelo 2666 9 -V - gris
2 Modelo 08350=A=preamplificador 8000 10 Entrada (medida de pH u ORP) - verde
3 Sensor 11 Temp+ (Pt100) - rojo
4 Blindaje externo - protección CEM 12 Temp- (Pt100) - blanco
5 Temp+ (Pt100) - blanco 13 Ref. (referencia) - negro
6 Temp- (Pt100) - rosa 14 Entrada (medida de pH u ORP) - clear
7 Ref. (referencia) - amarillo 15 Blindaje externo - protección CEM
8 +V - marrón
En caja de empalme
1 Cable de modelo 2654 9 Blindaje externo - protección CEM
2 Modelo 08350=A=caja de empalme 8500 10 Blindaje externo - protección CEM
3 Sensor 11 Entrada (medida de pH u ORP) - clear
4 Entrada (medida de pH u ORP) - principal 12 Ref. (referencia) - negro
5 Ref. (referencia) - blindaje 13 Temp+ (Pt100) - rojo
6 Temp+ (Pt100) - blanco 14 Temp- (Pt100) - blanco
7 Temp- (Pt100) - violeta 15 Liquid earth (contacto líquido) - azul
8 Base de solución (contacto líquido) - amarillo/verde
Solo para sensores de pH:
• Medida de temperatura
• Medida de impedancia (hilo azul del controlador):
• Programar la frecuencia de control, los límites inferiores y superiores (consulte el manual de
usuario de 9500):
• Vidrio: 50 Mohm - 500 Mohm
• Referencia: 1 - 100 kohm
Sensor 8362
El sensor se proporciona con dos cables de 3 metros de forma estándar, uno para el sensor de pH y
otro para el sensor de temperatura. Como opción, se pueden suministrar cables de 10 o 20 metros.
Fije el dispositivo a un objeto estático adecuado con el perno (n.º 3 de la
Figura 2 en la página 37).
Siga estas instrucciones para instalar el sensor (los números hacen referencia a Figura 2
en la página 37):
Español 39
