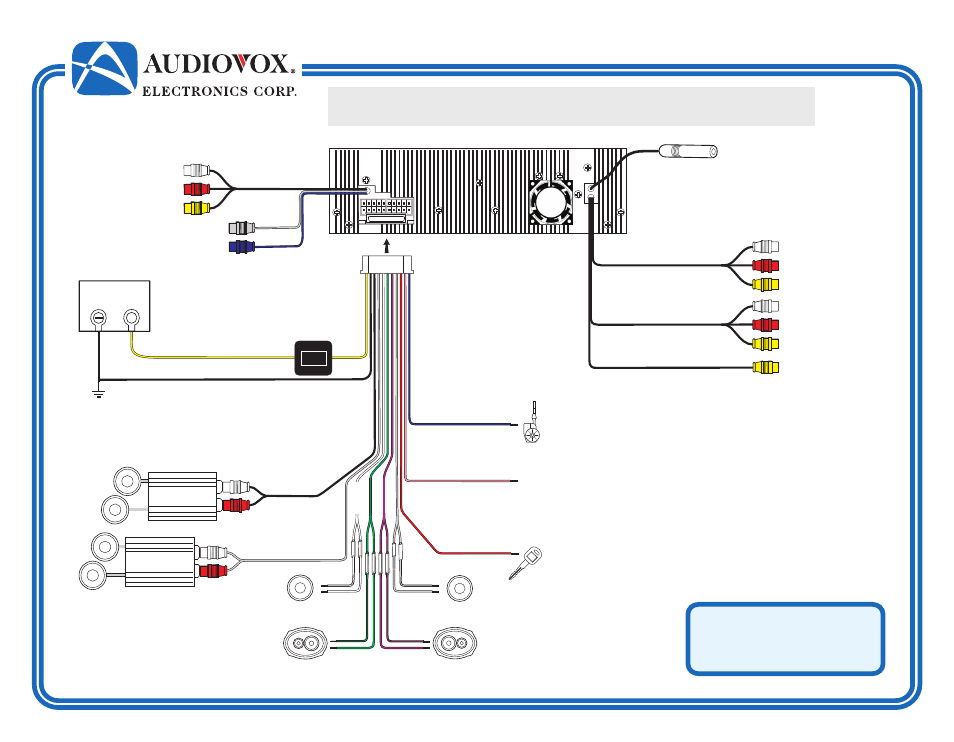

Audiovox AV1510D Récepteur AM/FM/DVD Guide Rapide De Début
Branchez à un circuit +12 V qui se
met sous tension lorsque l'allumage
de la voiture est en marche.
CABLE PUISSANCE ACC
CABLE ANTENNE PUISSANCE
Connecté à l'antenne motorisée (câble)
et/ou à un fil temps de fermeture
pour un amplificateur.
SORTIES DE RCA
Reliez à un amplificateur
facultatif pour augmenter
le système.
AMP
AMP
Pour l'assistance technique,
appelez la ligne de
support à la clientèle de
Audiovox à 1-800-645-4994.
HAUT PARLEURS
PARKING
connectez à un câble de freins parking
négatif. Ce câble doit être branché selon
les lois fédérales, provinciales et locales.
Devant Gauche Devant Droite
Arrière Gauche Arrière Droite
IMPORTANT: Des connexions câblage incorrectes peuvent nuire à l'appareil. Suivez les
instructions de câblage avec soin ou faites installer par un technicien expérimenté.
10A
CABLE DE TERRE
BATTERIE
Reliez le fil noir au fil de masse d'usine ou une pièce
propre et non peinte en métal du tableau de bord, et fixez
le fil de masse avec une borne d'anneau et une vis en
métal de feuille.
Connectez à la batterie ou à une
source d’alimentation 12 volts tougours
sous tension. La radio ne fonctionnera
pas si ce fil n’est pas branché.
SORTIE RCA CAISSONS
DE BASSE
SORTIE RCA CENTRE
SORTIE DVD DEDIE
Sortie vidéo pour écran en
arrière et sortie audio
gauche/droite pour un casque.
FILTER &
FUSE BOX
)
-
(
)
(+
CONNECTEUR D'ANTENNE
Reliez à l'antenne d'usine. (Les adapteurs
facultatifs peuvent être nécessaires.)
RENDEMENT VISUEL
AV1
AV2
