AM/FM/DVD Multimedia Móvil Audiovox AV1510D Guía Rápida Del Comienzo

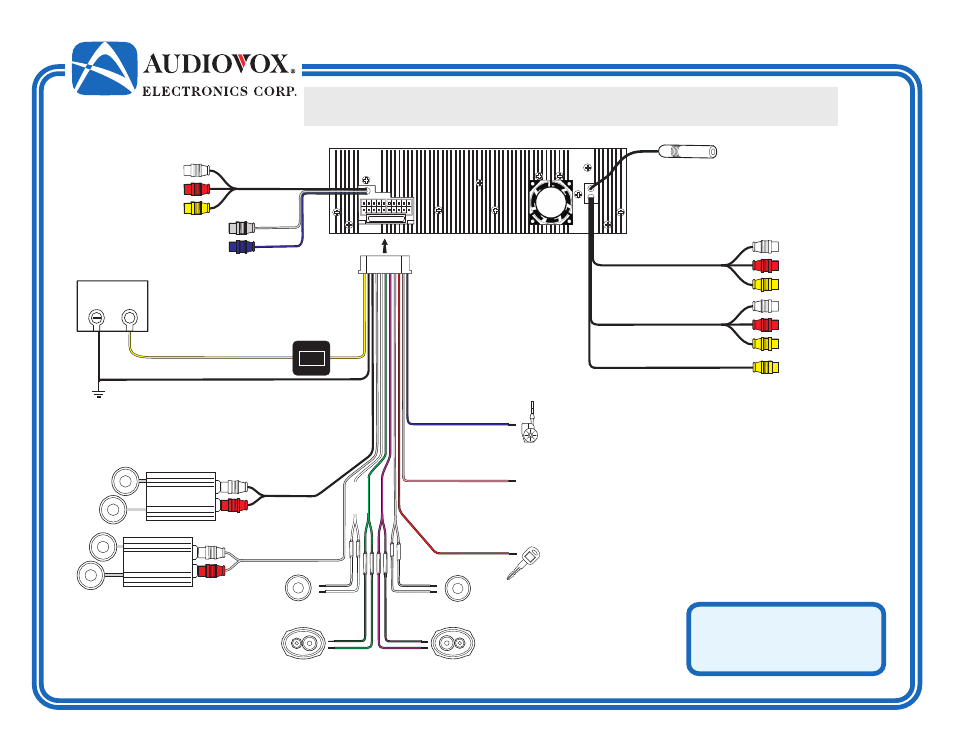

CABLE A TIERRA
Conecte a un circuito de voltios +12 que
solamente esté activo cuando la ignición
esté encendida.
CABLE DE ENCENDIDO ACC
CABLE DE CONEXIÓN DE ANTENA
Conectar a una antena motorizada
(encendida) y/o a una toma remota
de encendido para un amplificador.
BATERíA
SALIDAS DE RCA
Conecte con un
amplificador opcional para
ampliar el sistema.
CONECTADOR DE LA ANTENA
Conecte con el plomo de la antena de
la fábrica. (Las extensiones opcionales
o los adaptadores pueden ser necesarios.)
AMP
FILTER &
FUSE BOX
)
-
(
)
(+
Conecte de forma segura el cable a Tierra a una parte metálica del chasis.
Si no puede encontrar un perno o tornillo existente al cual ajustarlo, realice
un orificio con un taladro en una superficie metálica y asegúrelo con un
tornillo. Para asegurar una buena toma a tierra, quite cualquier pintura o
grasa de las áreas donde el cabe hará contacto con la superficie.
Conectar el cable de energía
permanente 12V PLUS a un cable vivo
con 12 voltios en el vehículo. El
alambre debe ser conectado.
AMP
Para la asistencia técnica,
llame la línea de ayuda
de cliente de Audiovox en
1-800-645-4994.
ALTAVOCES
SALIDA RCA DE ALTAVOZ
DE GRAVES
SALIDA RCA CENTRAL
SALIDA DVD
DEDICADA
Salida de video para
pantalla posterior y salida
de audio izquierda/derecha
para auricular.
ESTACIONAMIENTO
Conecte al cable negativo del freno de
estacionamiento. Este cable DEBE
ESTAR conectado de acuerdo a las
leyes federales, estatales y locales.
Delantero Izquierdo Delantero Derecho
Posterior Izquierdo Posterior Derecho
SALIDA VIDEO
IMPORTANTE: Una conexión incorrecta de los cables puede dañar la unidad. Siga las
instrucciones del cableado cuidadosamente o haga que un técnico experto realice la instalación.
10A
AV1
AV2
