72 504524 (SP)
• El conducto colector principal debe ser dimensionado de
acuerdo a las siguientes especificaciones.
NOTA: El conducto colector principal debe estar
equipado con un ventilador auxiliar que pueda
mantener el flujo de aire en el conducto a un mínimo de
366 m (1200 pies) por minuto. Si no cuenta con un
ventilador, limpie el conducto colector principal por lo
menos dos veces al año.

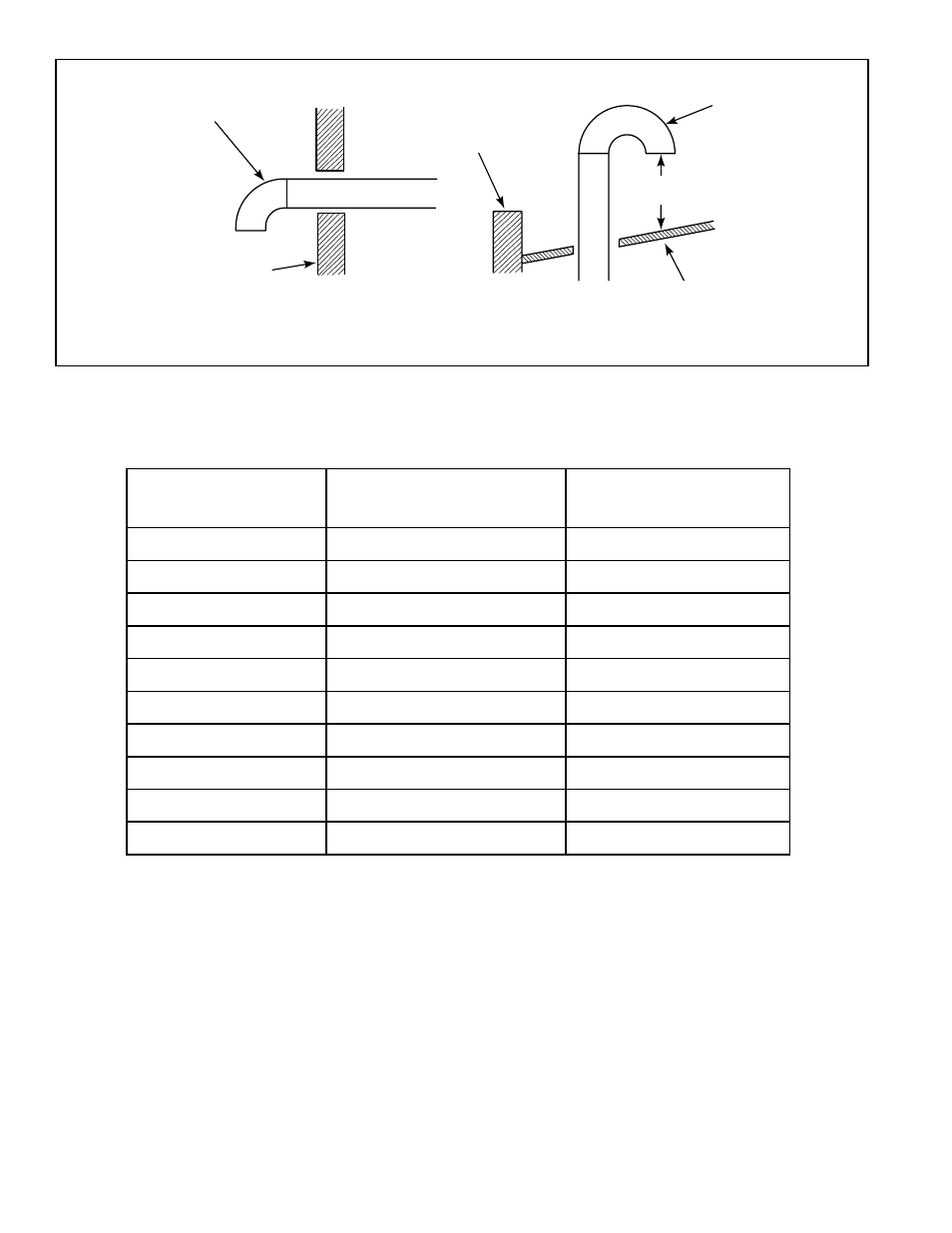

D039IS3A
CAMPANA CONTRA
LA INTEMPERIE
O CODO DE COMBA
(Sin tapa ni malla)
PARED
PRETIL
TECHO
CODO DE
COMBA
DE 180˚
(sin tapa
ni malla)
60.96 cm
MÍN (24 plg)
CONDUCTO VERTICAL CONDUCTO HORIZONTAL
CONDUCTO COLECTOR
PRINCIPAL
CONDUCTO COLECTOR
PRINCIPAL
Número de secadoras
Diámetro mínimo de un
conducto colector horizontal
Diámetro mínimo de un
conducto colector vertical
1 conjunto apilado 17.8 cm (7 plg) 20.3 cm (8 plg)
1 conjunto apilado 20.3 cm (8 plg) 22.9 cm (9 plg)
2 conjuntos apilados 22.9 cm (9 plg) 25.4 cm (10 plg)
2 conjuntos apilados 25.4 cm (10 plg) 27.9 cm (11 plg)
3 conjuntos apilados 27.9 cm (11 plg) 30.5 cm (12 plg)
3 conjuntos apilados 30.5 cm (12 plg) 32.6 cm (13 plg)
4 conjuntos apilados 30.5 cm (12 plg) 35.6 cm (14 plg)
4 conjuntos apilados 32.6 cm (13 plg) 38.1 cm (15 plg)
5 conjuntos apilados 35.6 cm (14 plg) 38.1 cm (15 plg)
5 conjuntos apilados 35.6 cm (14 plg) 40.6 cm (16 plg)
