LM929

25

APPENDIX (cont)

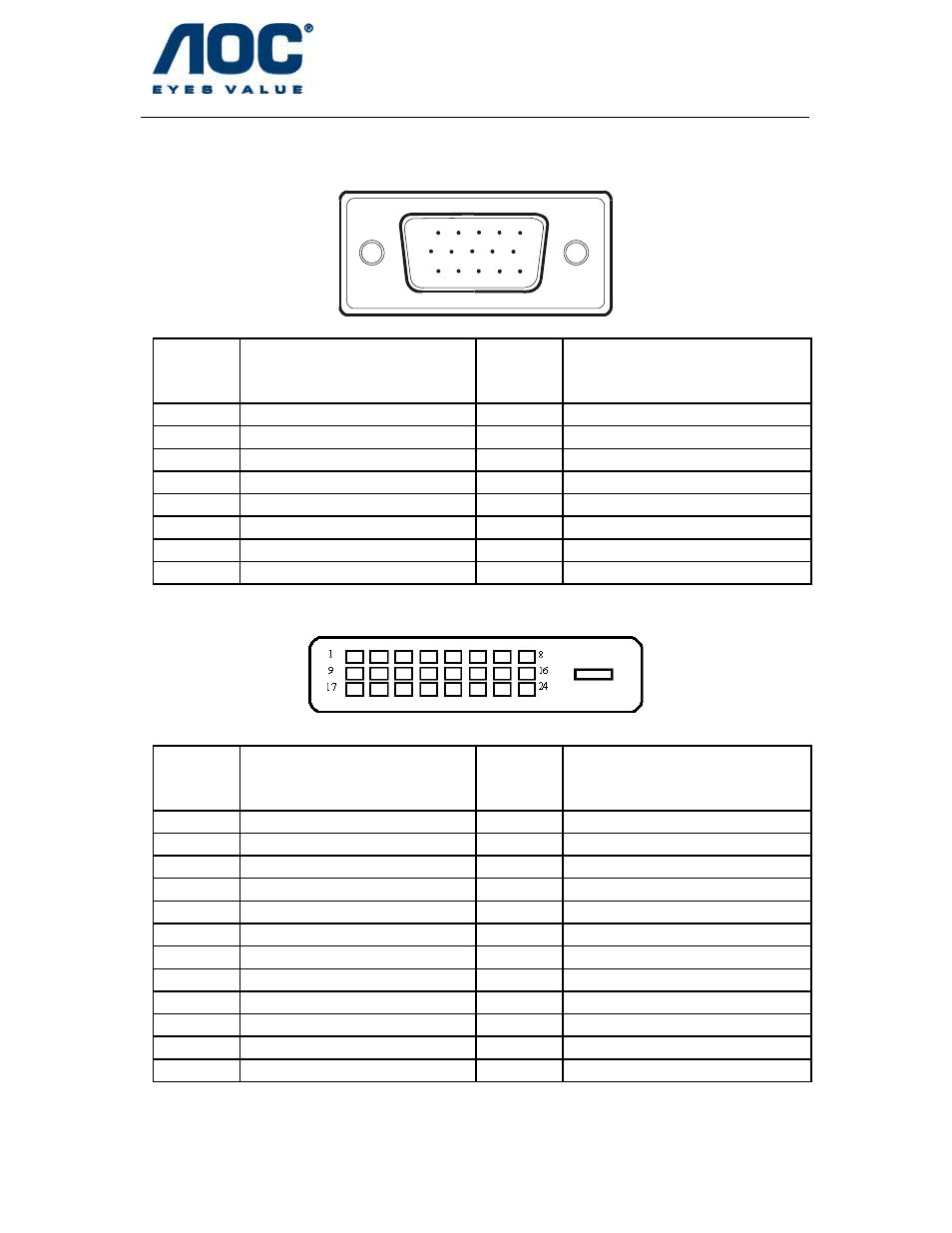

Connector Pin Assignment

1

5

6

10

11

15

15 - Pin Color Display Signal Cable

PIN NO.

DESCRIPTION

PI N NO.

DESCRIPTION

1.

Red

9.

NC

2. Green

10.

Logic

Ground

3. Blue

11.

Monitor

Ground

4.

Monitor Ground

12.

DDC-Serial Data

5. DDC-return

13.

H-Sync

6. R-Ground

14.

V-Sync

7. G-Ground

15.

DDC-Serial

Clock

8. B-Ground

24 - Pin Color Display Signal Cable

PIN NO.

DESCRIPTION

PI N NO.

DESCRIPTION

1.

TMDS Data 2-

13.

TMDS Data 3+

2.

TMDS Data 2+

14.

+5V Power

3.

TMDS Data 2/4 Shield

15.

Ground(for+5V)

4.

TMDS Data 4-

16.

Hot Plug Detect

5.

TMDS Data 4+

17.

TMDS Data 0-

6.

DDC Clock

18.

TMDS Data 0+

7.

DDC Data

19.

TMDS Data 0/5 Shield

8.

Analog vertical sync

20.

TMDS Data 5-

9.

TMDS Data 1-

21.

TMDS Data 5+

10.

TMDS Data 1+

22.

TMDS Clock Shield

11.

TMDS Data 1/3 Shield

23.

TMDS Clock +

12.

TMDS Data 3-

24.

TMDS Clock -
