Installation Instructions
PAC502
7
Trim Kit (Optional)
1.
Remove paper covering adhesive and affix three tape
squares (K) to inside lower flange of each trim piece (G).
(See Figure 7)
2.
Orient trim pieces (G). (See Figure 7)
3.
Remove paper covering adhesive back from tape squares
(K) on trim and press trim (G) against inner wall of box.
(See Figure 7)

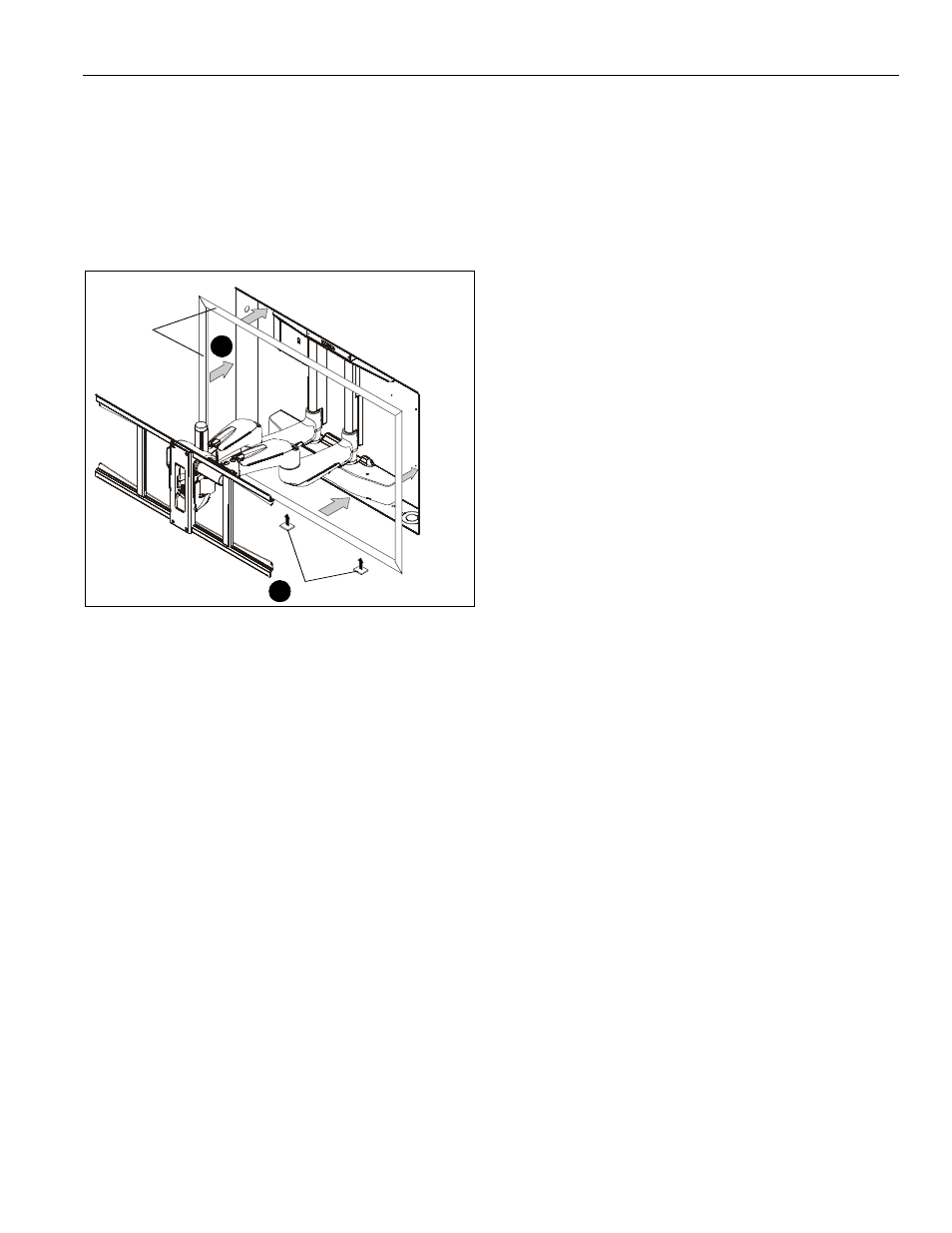

Figure 7
Installing Mount Assembly
1.
Install mount assembly following instructions included with
the mount.
2.
OPTIONAL: Cover unused mounting holes in PAC502 with
9/16" caps (L).
Cable Management
1.
Attach all cables to display.
2.
If necessary, use cable tie mounts (H) and cable ties (J) to
secure cables within PAC502.
(G) x 4
3
(K) x 16
1
