Chenbro RM31408 6Gb/s 4-port 3.5 SATA/SAS Backplane(80H10331405A0) - Manual User Manual
Page 10

10
4-Port 6Gb/s SAS/SATA II Backplane 80H10331405A0
User’s Manual
15Fl., No.150, Jian Yi Road, Chung Ho City, Taipei Hsien, Taiwan R.O.C.,
Tel: +886 2 82265500 Fax: +886 2 82265392 Email: [email protected]
w
w
w
.
c
h
e
n
b
r
o
.
c
o
m

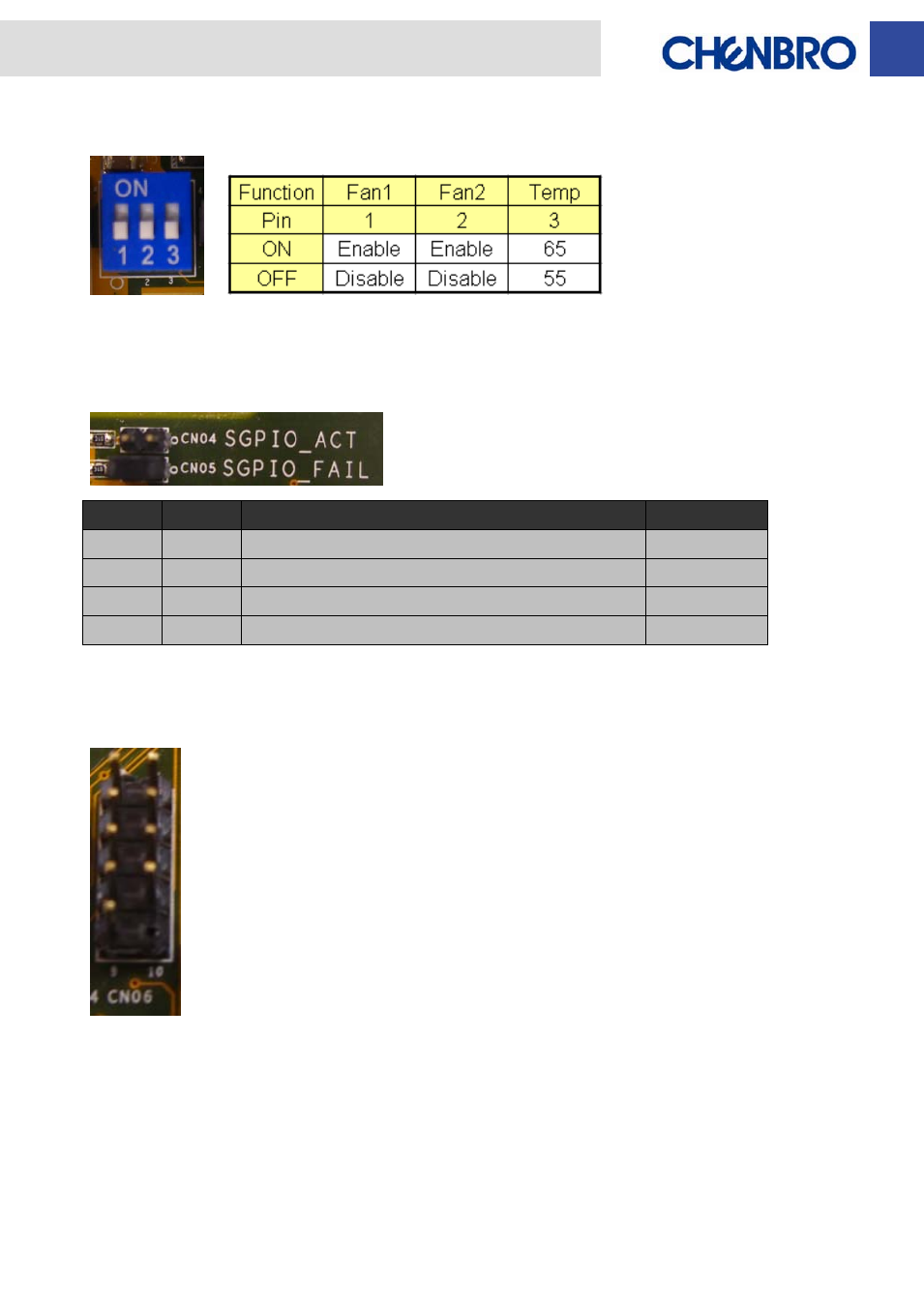

11. [SW1]
: Fan & Temperature setting
12. [CN04]
: SGPIO HDD access function jumper
[CN05]
: SGPIO HDD fail function jumper
13. [CN06]
: External HDD Activity LED Signal Input connector (from RAID Card)
CN05
CN04
SGPIO
Pin B8 Signal
Close
Close
Enable HDD failure and activity signal via SGPIO
Low
Close
Open
Enable HDD failure signal via SGPIO (Default)
Low
Open
Close
Enable HDD activity signal via SGPIO
Low
Open
Open
Disable HDD failure and activity signal via SGPIO
High
Pin1
