Elem.

N.º de pieza

Descripción

Cant.

1

631-1-0120-102

Cáncamo

2

2

*

Sello de limpieza

1

3

H61-6-1101-106

Asiento

1

4

649-1-0120-207

Perno

1

5

N/D

Ariete

1

6

N/D

Cilindro

1

7

*

Junta tórica

1

8

*

Conjunto del sello T

1

9

*

Junta tórica

1

10

*

Anillo de respaldo

1

11

H61-6-1601-106

Base

1

12

H02-4-6001-104

Acoplador hembra

1

13

H02-4-6003-108

Conjunto de tapa

antipolvo

1

14

H18-6-8104-106

Tapón de la tubería

1

15

641-1-0167-106

Tapón de la tubería

1

(*)

H61-3-9901-100

Kit de aislamiento

-

4

3

5

9

10

11

2

1

6

15

13

12

7

8

14

20

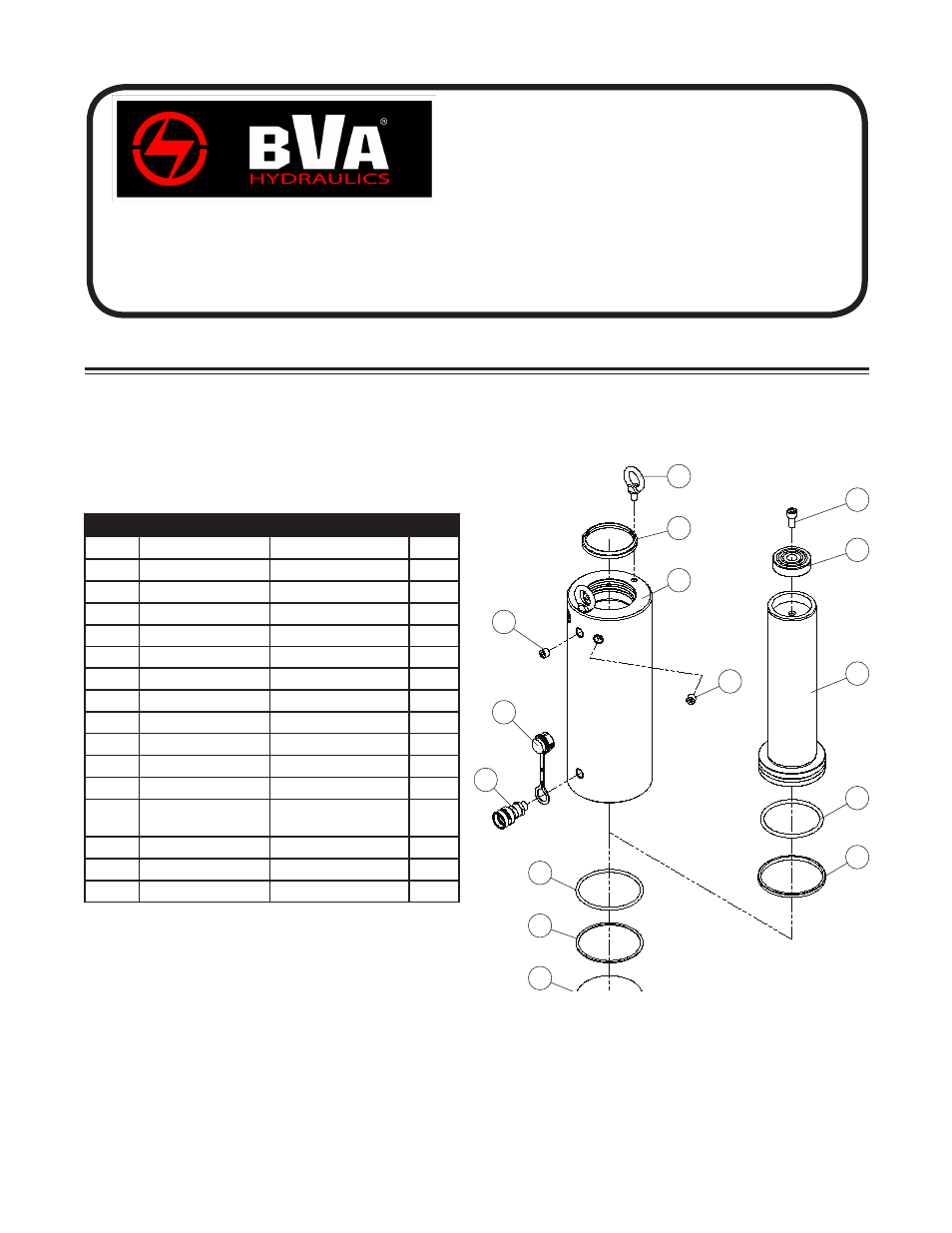

Cilindros de efecto

único de alto tonelaje

Piezas de repuesto

SFA Companies 10939 N. Pomona Ave. Kansas City, MO 64153

Tel.: 888-332-6419 * Fax: 816-891-6599

Correo electrónico: [email protected] Sitio web: www.bvahydraulics.com

MODELO: HG10002, HG10004, HG10006, HG10008, HG10010, HG10012

Nota: No todos los componentes de la bomba tienen reemplazo, pero se ilustran a modo de referencia práctica de la ubicación

y la posición que ocupan en la secuencia del conjunto.

Nota: Para garantizar un funcionamiento seguro y confiable, reemplace las piezas gastadas o dañadas por piezas

de repuesto autorizadas de BVA Hydraulics únicamente.

(*) indica que los elementos solo están incluidos y disponibles como parte del kit de aislamiento.

N/D: indica que la pieza no está disponible como repuesto.
