BVA Hydraulics HG100012 User Manual
Page 13
Pièce
Numéro de pièce
Description
Qté
1
631-1-0120-102
Boulon à œil
2
2
*
Joint racleur
1
3
H61-6-1101-106
Point d’appui
1
4
649-1-0120-207
Boulon
1
5
S.O.
Vérin
1
6
S.O.
Vérin
1
7
*
Joint torique
1
8
*
Ensemble de joint T
1
9
*
Joint torique
1
10
*
Anneau de rechange
1
11
H61-6-1601-106
Base
1
12
H02-4-6001-104
Raccord femelle
1
13
H02-4-6003-108
Ensemble de
Pare-poussière
1
14
H18-6-8104-106
Bouchon de tuyau
1
15
641-1-0167-106
Bouchon de tuyau
1
(*)
H61-3-9901-100
Ensemble de joints
-
4
3
5
9
10
11
2
1
6
15
13
12
7
8
14
13

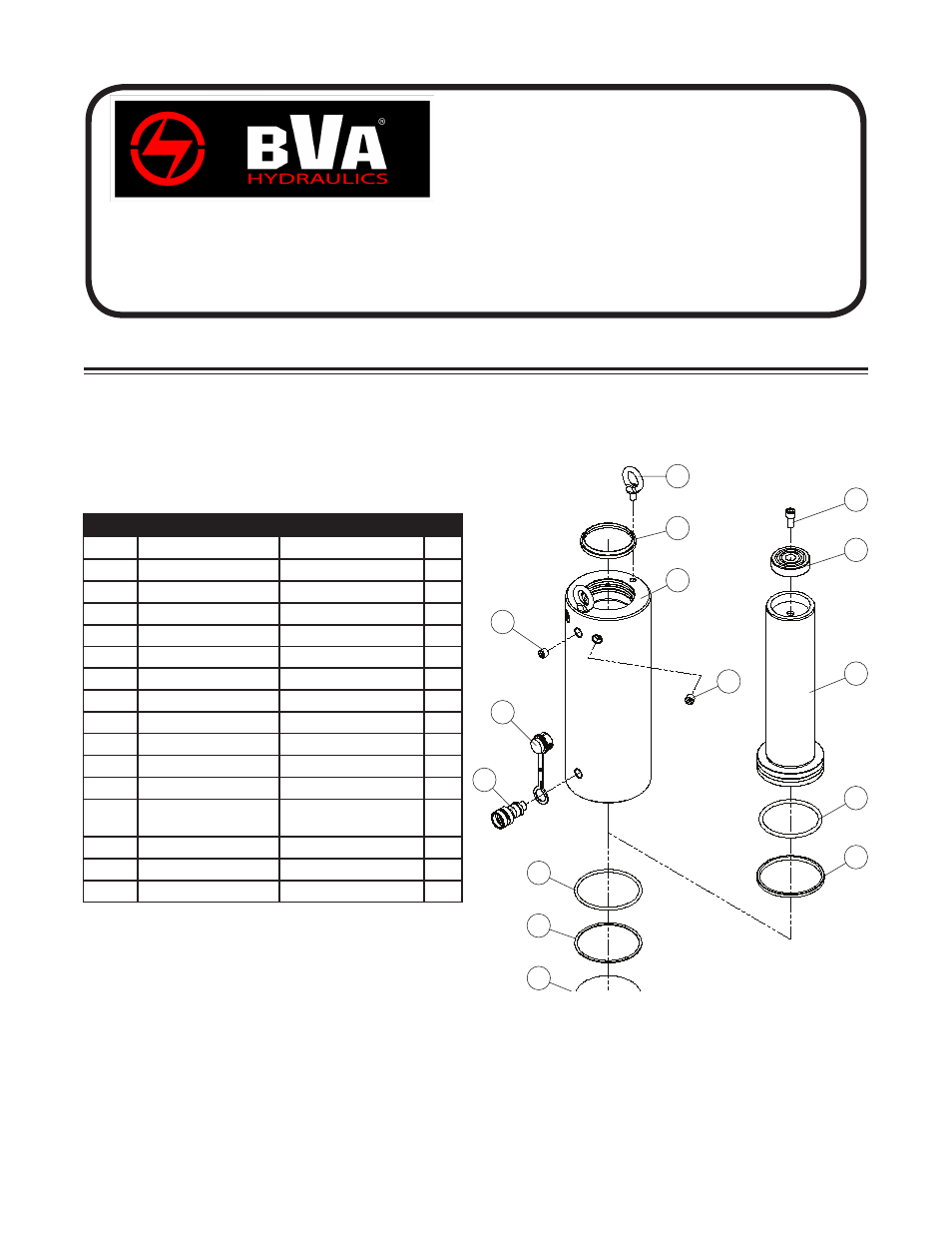

Vérins de grande
capacité à effet simple
Pièces de rechange
SFA Companies 10939 N. Pomona Ave. Kansas City, MO 64153
Tél. : 1 888 332-6419 * Télécopieur : 816-891-6599
Courriel : [email protected] Site Web : www.bvahydraulics.com
MODÈLE : HG10002, HG10004, HG10006, HG10008, HG10010, HG10012
Remarque : Ce ne sont pas toutes les pièces de la pompe qui peuvent être remplacées, mais elles sont illustrées pour montrer
leur emplacement ainsi que leur position pour l’assemblage.
Remarque : Pour assurer un fonctionnement fiable et sécuritaire, remplacez les pièces usées ou endommagées
uniquement par des pièces de rechange autorisées par BVA Hydraulics.
(*) Ce symbole indique les pièces qui font partie de la trousse de joints et ne peuvent être commandées autrement.
S.O. Pièce ne pouvant être remplacée.
