39

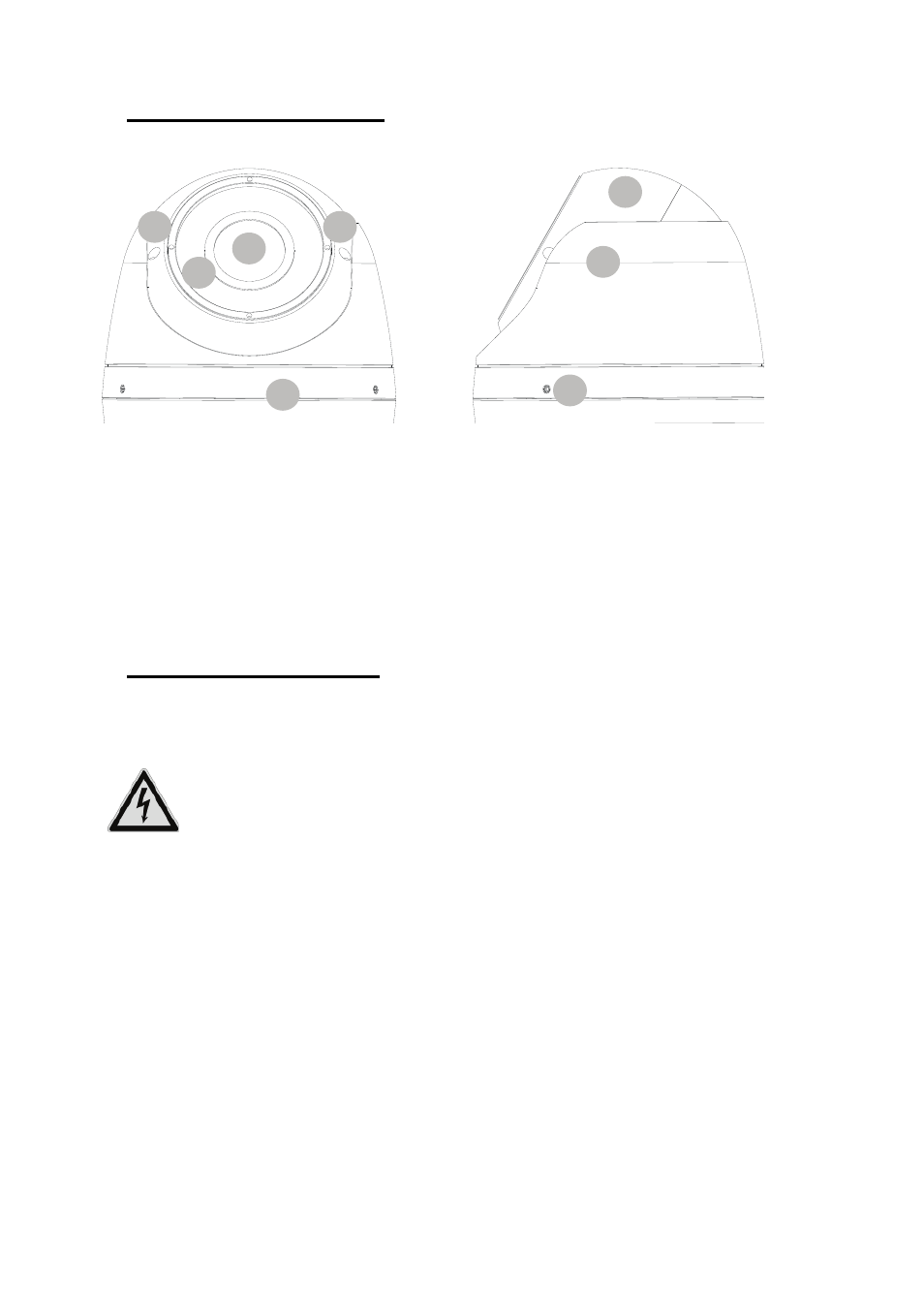

7. Description de la caméra
(1) Plaque de fond
(2) Ouverture objectif
(3) LEDs infrarouges
(4) Réglage focus
(5) Réglage zoom
(6) Boîtier de la caméra
(7) Capuchon de caméra
(8) Vis pour capuchon de caméra
8. Installation de la caméra
8.1 Câblage
ATTENTION!
Lors du montage, la caméra doit être séparée de la tension de réseau.
Deux possibilités sont disponibles pour le câblage:
a) Câblage
couvert
Pour un câblage couvert du câble de raccordement un trou avec une grandeur correspondante est
percé à travers l’endroit de fixation. Introduisez ensuite le câble de raccordement à travers le trou,
la caméra couvre ainsi le passage du câble.
b) Câblage de surface
Pour un câblage visible du câble de raccordement à la surface une ouverture latérale est disponible
à la plaque de fond.
1
6
7
8
2
3
4 5
