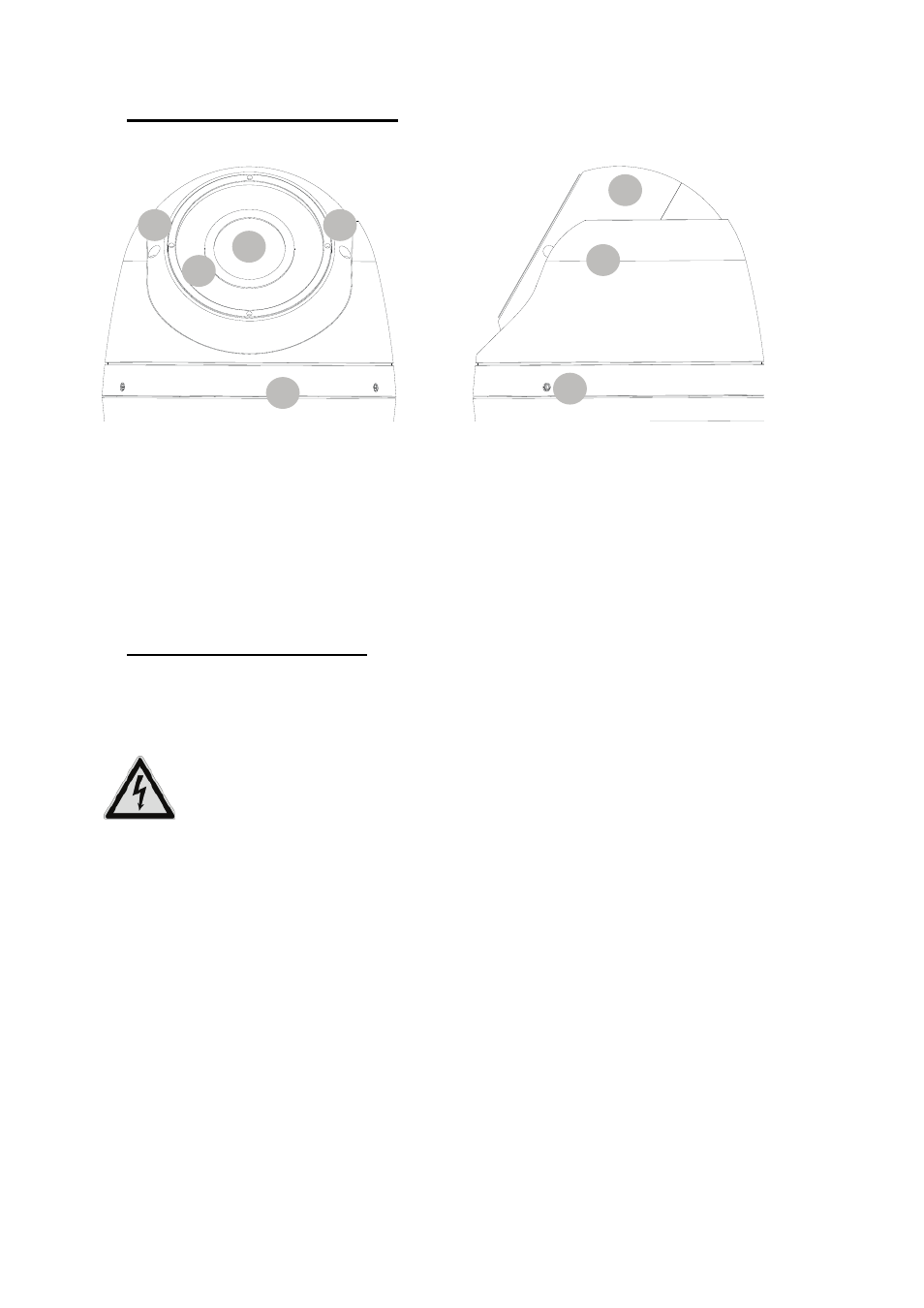

7. Beschreibung der Kamera
(1) Bodenplatte
(2) Objektivöffnung
(3) Infrarot
LEDs
(4) Fokuseinstellung
(5) Zoomeinstellung
(6) Kameragehäuse
(7) Kamerakappe
(8)
Fixierschraube für Kamerakappe
8. Installation der Kamera
8.1 Kabelverlegung
ACHTUNG!
Während der Montage muss die Kamera von der Netzspannung getrennt sein.
Für die Kabelverlegung stehen zwei Möglichkeiten zur Verfügung:
a) Verdeckte
Verlegung
Für eine verdeckte Verlegung des Anschlusskabels wird ein Loch mit entsprechender Größe durch
die Befestigungsstelle gebohrt. Führen Sie anschließend das Anschlusskabel durch das Loch, die
Kamera verdeckt dabei die Kabeldurchführung.
b) Oberflächenverlegung
Für eine sichtbare Verlegung des Anschlusskabels an der Oberfläche steht eine seitliche Öffnung
an der Bodenplatte zur Verfügung.
1
6
7
8
2
3
4 5
