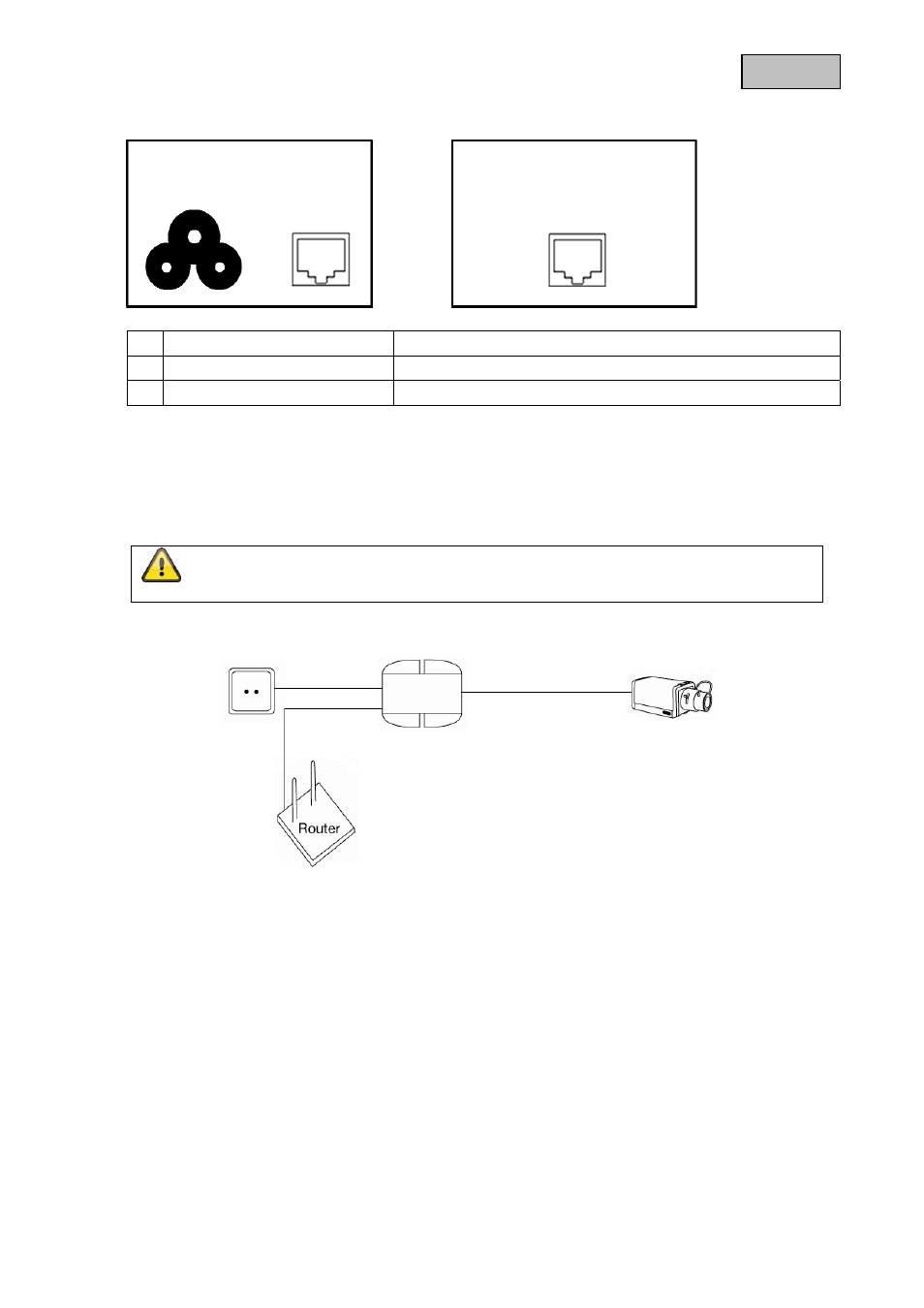

4. Description des branchements
5. Description des variantes de branchement
5.1 Usage avec dispositifs finaux pour PoE
1. Introduisez le câble réseau dans le raccordement de tension de l‘injecteur. Le LED de l’injecteur est
rouge.
2. Connectez le branchement RJ-45, qui se trouve au même côté que le branchement du courant, avec
un router, point d’accès, etc.
3. Raccordez l’injecteur avec un dispositif final pour PoE, utilisez dans ce cadre un câble réseau de la
5 ième catégorie (ex. TVAC40800 – TVAC40850).
4. Dès que l’injecteur reconnaît un dispositif PoE, le LED est vert.
c
Alimentation de tension 100 – 260 VAC, câble réseau
d
Entrée RJ-45 Douille RJ-45 protégée pour p.ex. router, point d’accès etc.
e
Sortie RJ-45 Douille RJ-45 protégée pour transmission PoE
Attention:
Avant de commencer avec l’installation, assurez que le dispositif final fonctionne avec
PoE.
c d
e
Injecteur
