1. Bestimmungsgemäße Verwendung
Dieser PoE Splitter empfängt Daten und Strom, welche über einen Injektor oder einen PoE-fähigen
Switch/Hub über ein handelsübliches Netzwerkkabel übertragen wird.
Der Strom wird mit 48 VDC über die ungenutzten Adernpaare eines Netzwerkkabels der Kategorie 5
übertragen.
In Verbindung mit dem PoE Injektor (TVAC25000) kann dieser Splitter zur kombinierten Spannungs-
und Datenübertragung an ABUS IP Kameras ohne PoE genutzt werden.
Eine ausführliche Funktionsbeschreibung finden Sie im Kapitel „3. Merkmale und Funktionen“.

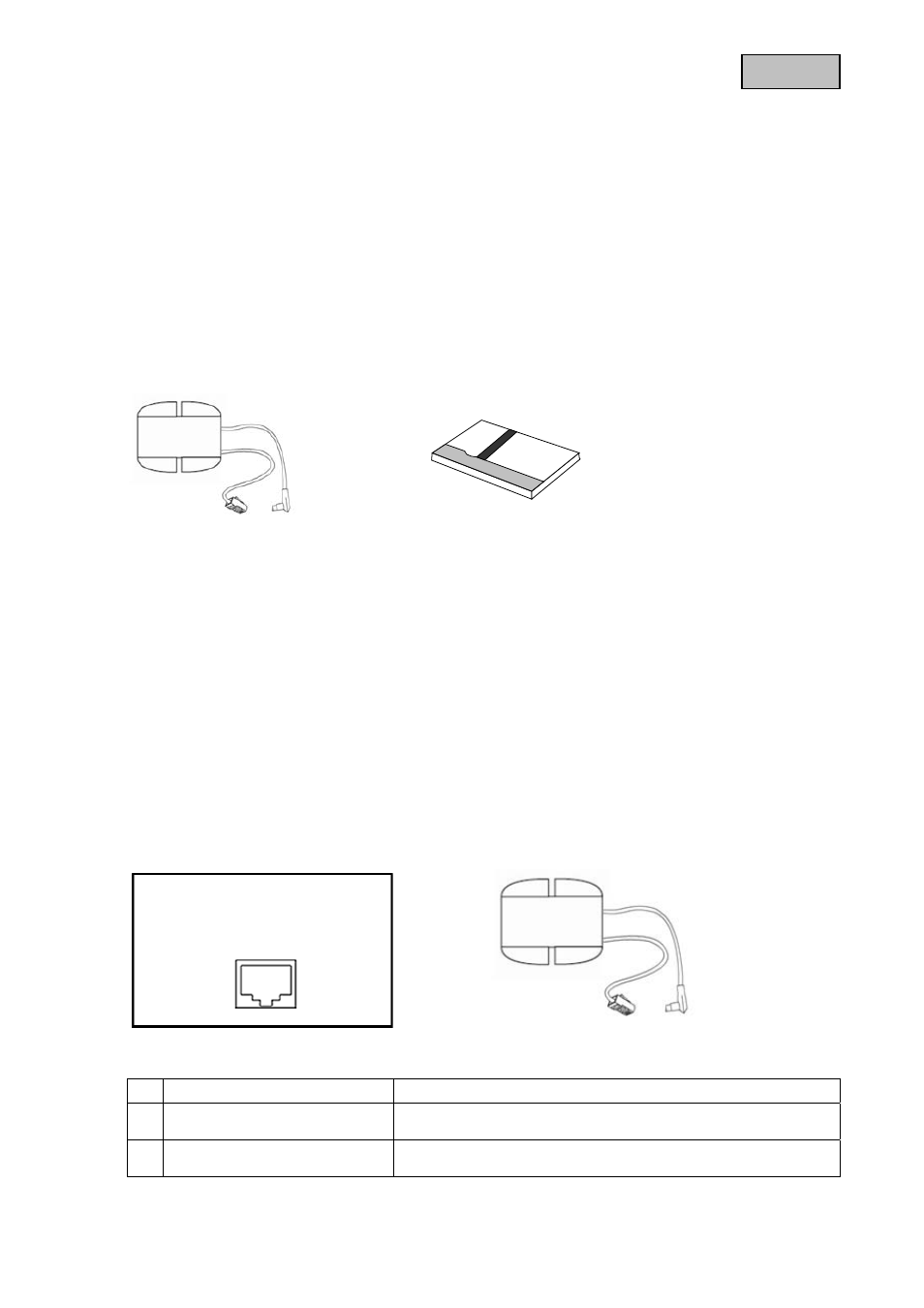

2. Lieferumfang
3. Merkmale und Funktionen
• In Verbindung mit PoE Injektor (TVAC25000) zur kombinierten Spannungs- und Datenübertragung
an alle 12 VDC ABUS IP-Kameras ohne PoE
• Verteilt die Spannungs- und Datensignale des Injektors vor dem Anschluss an die Kamera
• Kompakte
Bauform
• Plug & Play
• Entspricht dem Standard IEEE 802.3af
• Kurzschlussfest
4. Beschreibung der Anschlüsse
c
RJ-45 Eingang
Geschirmte RJ-45 Buchse für den PoE Eingang
d
RJ-45 Ausgang
RJ-45 Stecker für den Anschluss an die LAN-Schnittstelle
der Kamera
e
Spannungsversorgung DC-Stecker
für
die Spanungsversorgung der Kamera
12 VDC / 1,0A
PoE Splitter
Bedienungsanleitung
c
d
e
