4. Beschreibung der Anschlüsse und Tasten
Beschreibung der Anschlüsse:
Beschreibung der Funktionstasten:
c VGA-Ausgang Ausgabe des umgewandelten Signals in VGA
d VGA-Eingang Rekorder- oder PC- Signaleingang
e
S-Video-Eingang Y/C Videosignaleingang
f
BNC-Eingang Composite-Videosignaleingang (BNC, female, FBAS, 1Vss)
g Spannungsversorgung 5VDC / 1A
Input Auswahl des gewünschten Eingangssignals. Oben rechts wird
eine Anzeige mit dem aktuellen Eingang angezeigt.
Es stehen folgende Auswahlmöglichkeiten zur Verfügung:
S-Video, VGA und CVBS (BNC)
Menu Durch Betätigen dieser Taste gelangen Sie direkt ins Menü.
Durch wiederholtes Drücken dieser Taste können Sie zwischen
den Menüpunkten wechseln.
Sie können folgende Werte einstellen:
Bright=
Helligkeit
Contrast= Kontrast
Color= Farbe
Hue= Farbton
Für alle Menüpunkte liegen die Einstellwerte zwischen 0-99.
Freeze / + Während des Normal-Betriebs können Sie durch Betätigen dieser
Taste das Bild einfrieren. Durch erneutes Betätigen wird das
Freeze-Bild verlassen.
Im Menü können Sie durch Drücken dieser Taste die Werte
erhöhen. Durch längeres drücken erzielen Sie schnelleres
Erhöhen des Wertes.

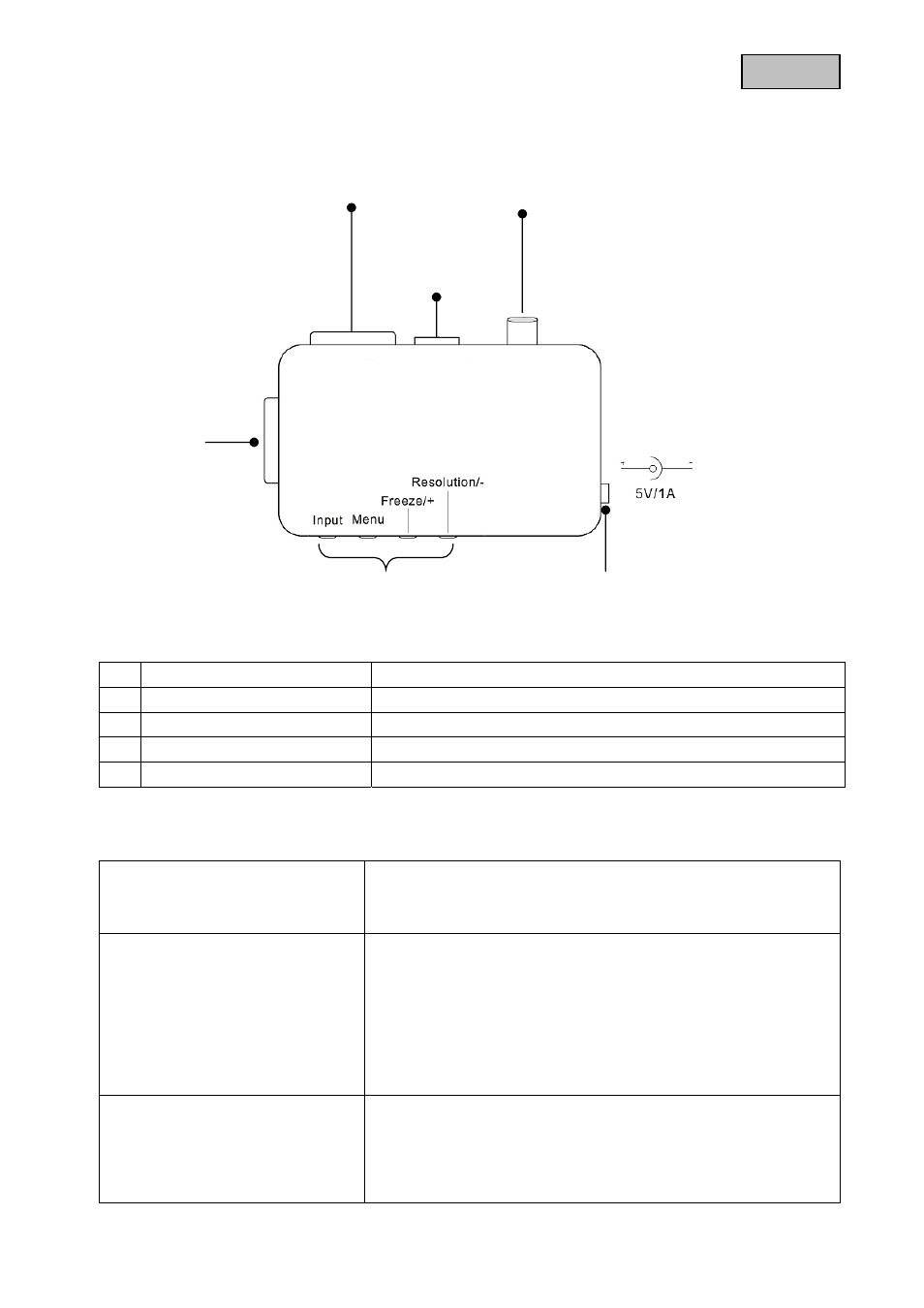

Spannungs-
versorgung
VGA-Eingang
von PC/Rekorder
S-Video Eingang
von Rekorder
oder Kamera
BNC-Eingang
von Kamera
oder Rekorder
VGA-Ausgang
zum Monitor
Funktionstasten
d e f
g
c
