36
Nederlands

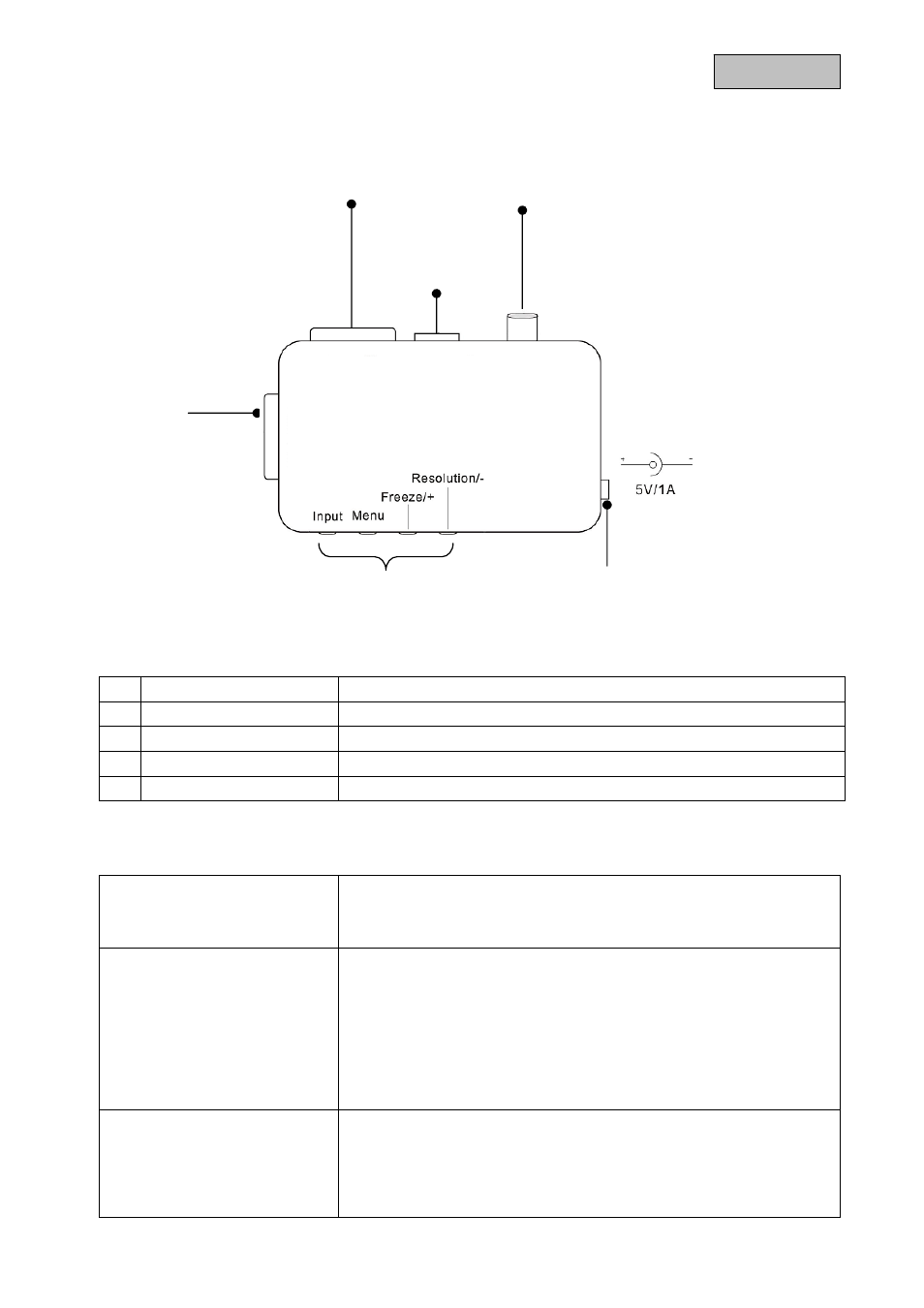

4. Omschrijving aansluitingen
Omschrijving van alle aansluitingen:
Omschrijving van de functie toetsen:
c VGA uitgang Uitgang van het geconverteerd VGA signaal
d
VGA ingang Ingang recorder of PC signaal
e
S-Video ingang Ingang Y/C Video signaal
f BNC ingang Ingang composiet video signaal (BNC, female, FBAS, 1 Vpp)
g
Voeding 5VDC / 1A
Input (Ingang) Selecteren van het ingangssignaal. Linksboven wordt de actuele
ingang weergegeven.
U kunt kiezen tussen de volgende ingangen:
S-Video, VGA en CVBS (BNC)
Menu Door het indrukken van deze toets komt u in het menu. Wanneer u
meerdere malen op de toets drukt kunt u kiezen tussen de
verschillende menu items.
U kunt de volgende instellingen instellen:
Helderheid (Brightness)
Contrast
Kleur (Color)
Tint
Voor alle menu items kunt u de waarde instellen tussen 0 en 99.
Freeze / + (Bevriezen/+) Tijdens de normale modus kunt u het beeld bevriezen als u op deze
toets drukt. Wanneer u nogmaals op de toets drukt schakelt u terug
naar de live weergave.
In het menu kunt u de waarde verhogen door op deze toets te
drukken. Wanneer u de toets ingedrukt houdt wordt de waarde sneller
verhoogd.
Spannungs-
versorgung
VGA ingang voor
PC / Recorder
S-Video ingang
voor de recorder
of camera
VGA uitgang
voor de
monitor
Funktionstasten
d e f
g
Voeding
BNC ingang
voor camera
of recorder
Functie toetsen
c
