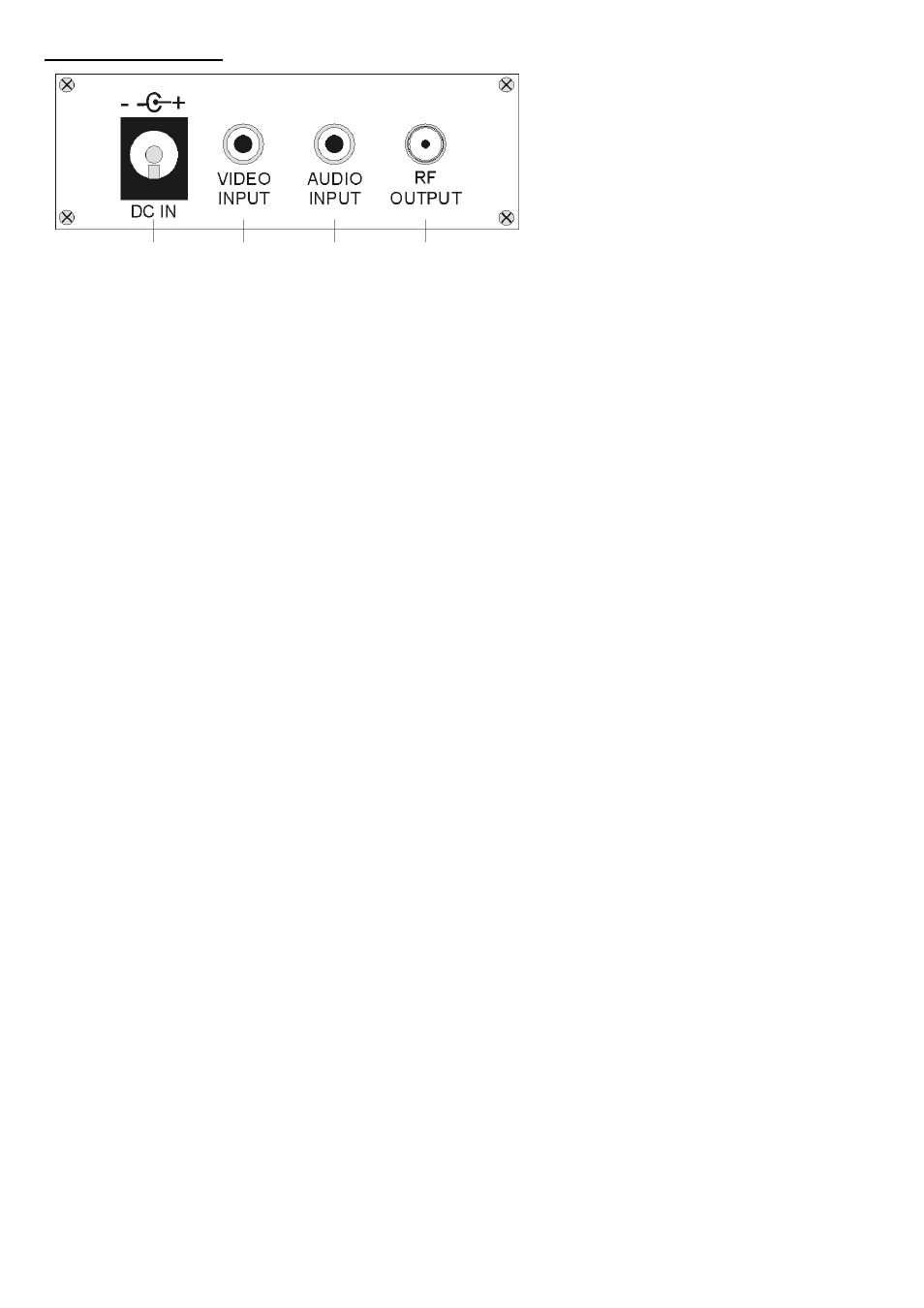

5. Rückseitige Anschlüsse

6






1 2 3 4

1. DC IN:

Spannungseingang: 9-12VDC

2. VIDEO INPUT: Video-Signaleingang

3. AUDIO INPUT: Audio-Signaleingang

4. RF OUTPUT: HF-Signalausgang

5.1. Spannungseingang

Dieser Eingang dient dem Anschluss des beiliegenden Adaptersteckers an den HF-Modulator. Bei Betrieb leuchtet die Kanalanzeige.

5.2. Video-Signaleingang

Dieser Eingang dient dem Anschluss des Videoausgangs einer Videosignalquelle (Kamera, Quad,...) an den HF-Modulator.

Der Eingang des Modulators verarbeitet FBAS-Videosignale zwischen 0,8Vs-s und 1,4Vs-s.
