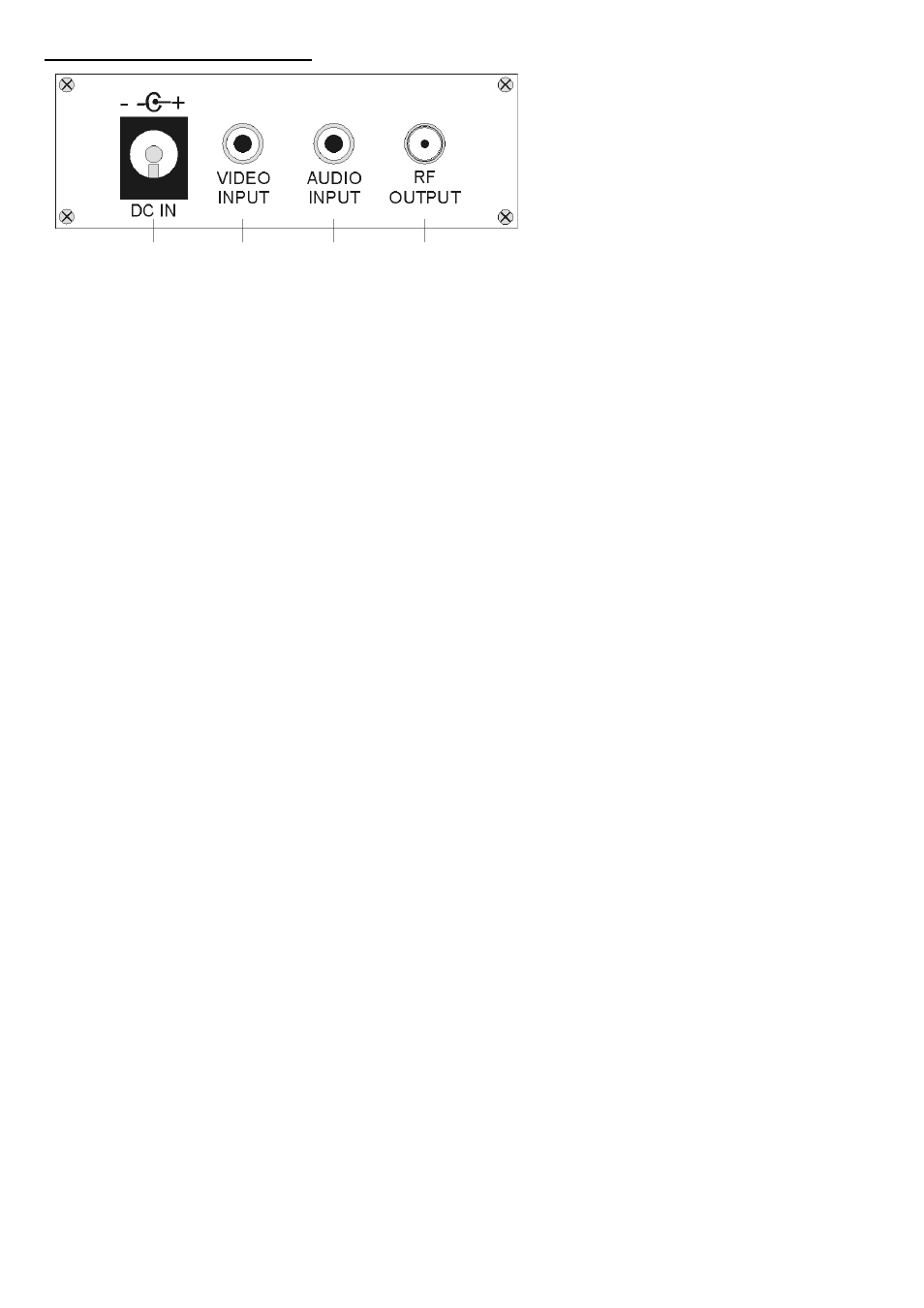

5. Raccordements du panneau arrière
26
1 2 3 4
1. DC IN : alimentation en tension : 9-12V c.c.
2. VIDEO INPUT : entrée du signal vidéo
3. AUDIO INPUT : entrée du signal audio
4. RF OUTPUT : sortie du signal HF
5.1. Alimentation en tension
Cette entrée sert à brancher l'adaptateur faisant inclus dans la livraison au modulateur HF. En mode de fonctionnement, le canal affiché est
éclairé.
5.2. Entrée du signal vidéo
Cette entrée permet de relier la sortie vidéo d'une source de signaux vidéo (caméra, quarte, ...) au modulateur HF.
L'entrée du modulateur gère les signaux vidéocomposites entre 0,8 V c-c et 1,4 V c-c.
