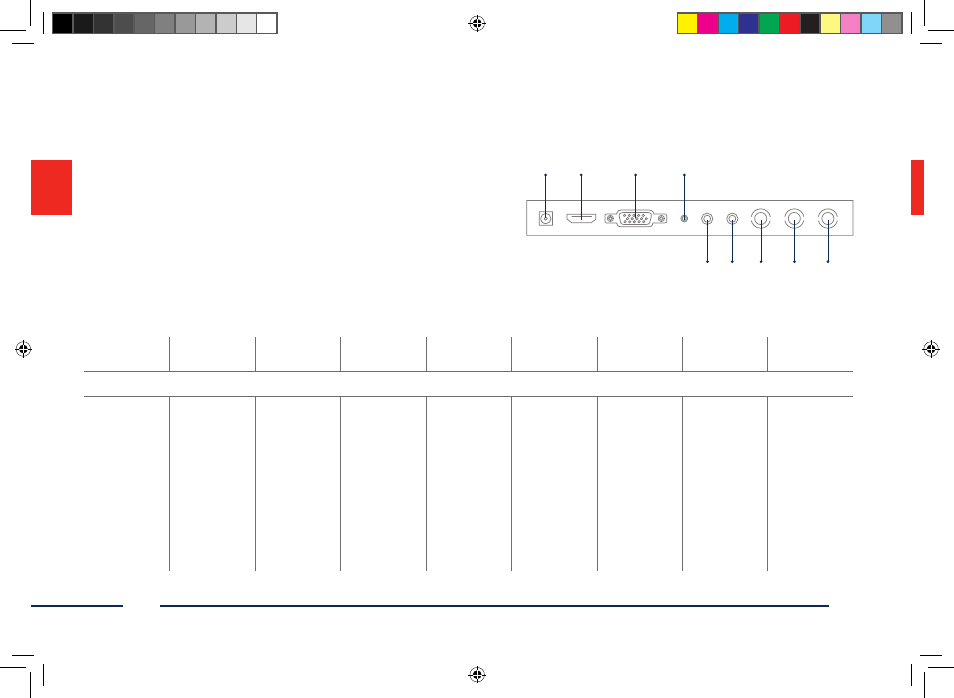

Beskrivelse af tilslutningerne
3 1 4 2
9 8 7 6 5
1. Spændings-
forsyning 2. HDMI-
indgang 3. VGA-
indgang 4. PC-audio-
indgang 5. Audio-
indgang R 6. Audio-
indgang L 7. Video-
indgang 1 8. Video-
indgang 2 9. Video-
udgang
DC 12 V/3 A,
anvend kun
den med-
følgende
strømforsyning
til driften! Interface for
multimediale
data PC- og DVR-
signalindgang 3,5 mm jack,
audiosignal-
indgang
forbundet
med VGA-
indgangen Jack-indgang
R, audiosignal-
indgang for-
bundet med
videoindgan-
gene Jack-indgang
L, audiosignal-
indgang for-
bundet med
videoindgan-
gene Composite-
videosignal-
indgang 1 (BNC) Composite-
videosignal-
indgang 2 (BNC) Tilsluttet video-
signaludgang
1 (BNC)
