22

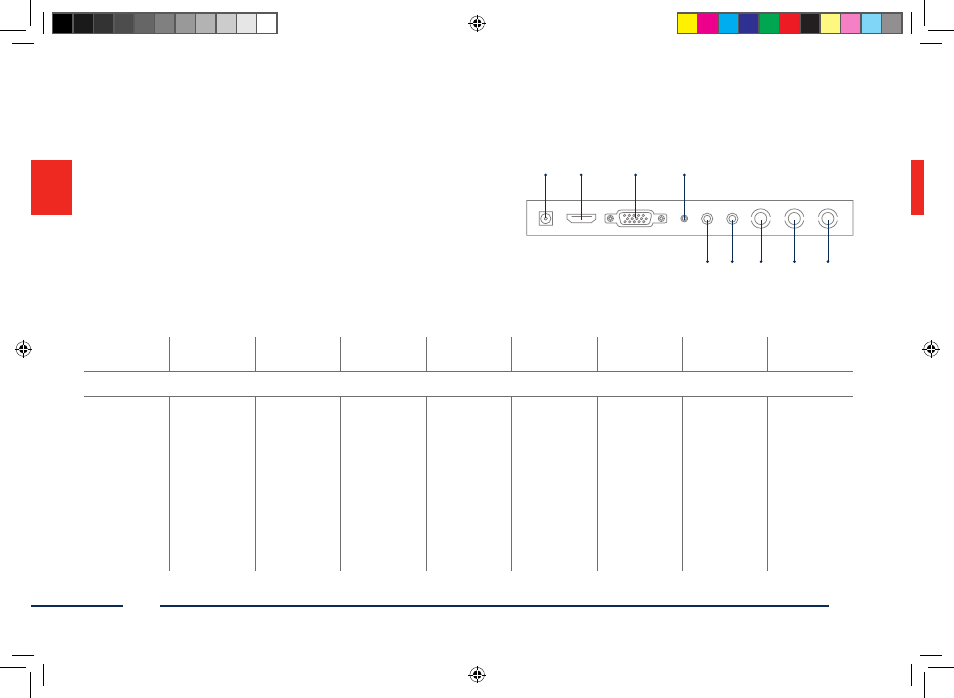

Description des connecteurs
3 1 4 2
9 8 7 6 5
1. Alimentation
électrique 2. Entrée
HDMI 3. Entrée VGA 4. Entrée PC
audio 5. Entrée
audio R 6. Entrée
audio L 7. Entrée
vidéo 1 8. Entrée
vidéo 2 9. Sortie
vidéo
12 V CC/ 3 A,
utilisez unique-
ment le bloc
limentation
fourni Interface pour
les données
multimédia Entrée de sig-
nal PC et DVR Prise jack 3,5
mm, entrée de
signal audio
relié à l‘entrée
VGA Entrée audio
R de type
Cinch, entrée
de signal
audio relié
aux entrées
vidéo Entrée audio L
de type Cinch,
entrée de sig-
nal audio relié
aux entrées
vidéo Entrée de
signal vidéo
composite
1 (BNC) Entrée de
signal vidéo
composite
2 (BNC) Sortie de
signal vidéo
à bouclage
1 (BNC)
