Page 38

38

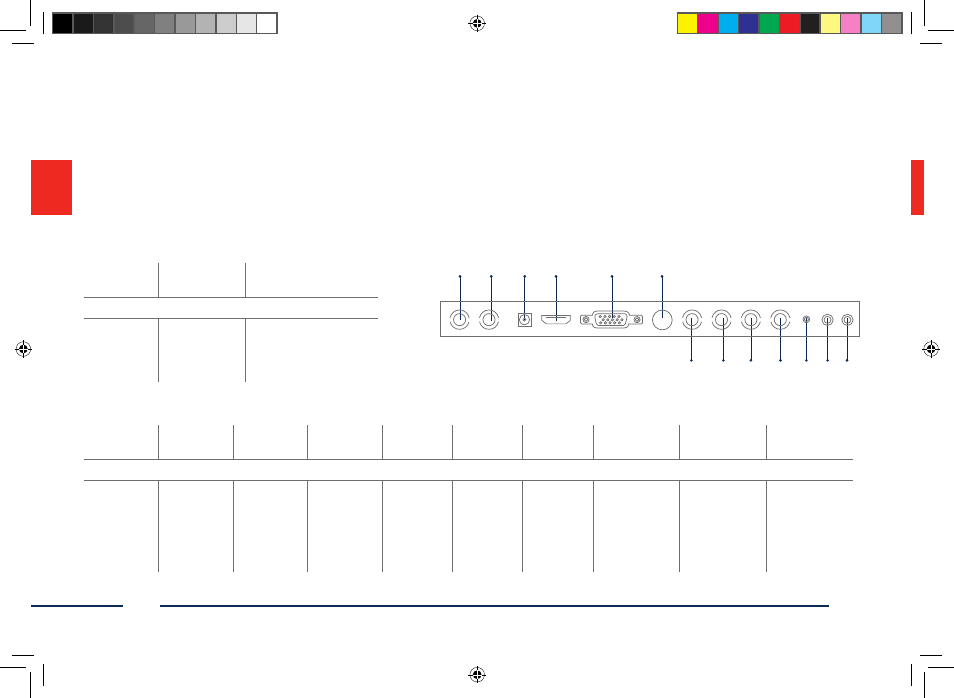

Beskrivelse af tilslutningerne
4. HDMI-
indgang
5. VGA-
indgang
6. S-video-
indgang
7. Video-
indgang 1
8. Video-
udgang 1
9. Video-
indgang 2
10. Video-
udgang 2
11. PC-audio-
indgang
12. Audio-
indgang L
13. Audio-
indgang R
Interface for
multimedi-
ale data
PC- og DVR-
signalind-
gang
Analog
signalind-
gang
Composite-
videosignal-
indgang
1 (BNC)
Tilsluttet
videosignal-
udgang
1 (BNC)
Composite-
videosignal-
indgang
2 (BNC)
Tilsluttet
videosignal-
udgang
2 (BNC)
3,5 mm jack,
audiosignal-
indgang
forbundet
med VGA-
indgangen
Jack-indgang
L, audiosignal-
indgang
forbundet
med video-
indgangene
Jack-indgang
R, audiosignal-
indgang
forbundet
med video-
indgangene
1. HD-SDI-
indgang
2. HD-SDI-
udgang
3. Spændingsforsyning
HD-SDI-
videosig-
nalindgang
(BNC)
Tilsluttet
HD-SDI-video-
signaludgang
(BNC)
DC 12 V/3 A, anvend
kun den medfølgen-
de strømforsyning til
driften!
3
1
4
2
5
6
9
8
7
10
11 12 13
