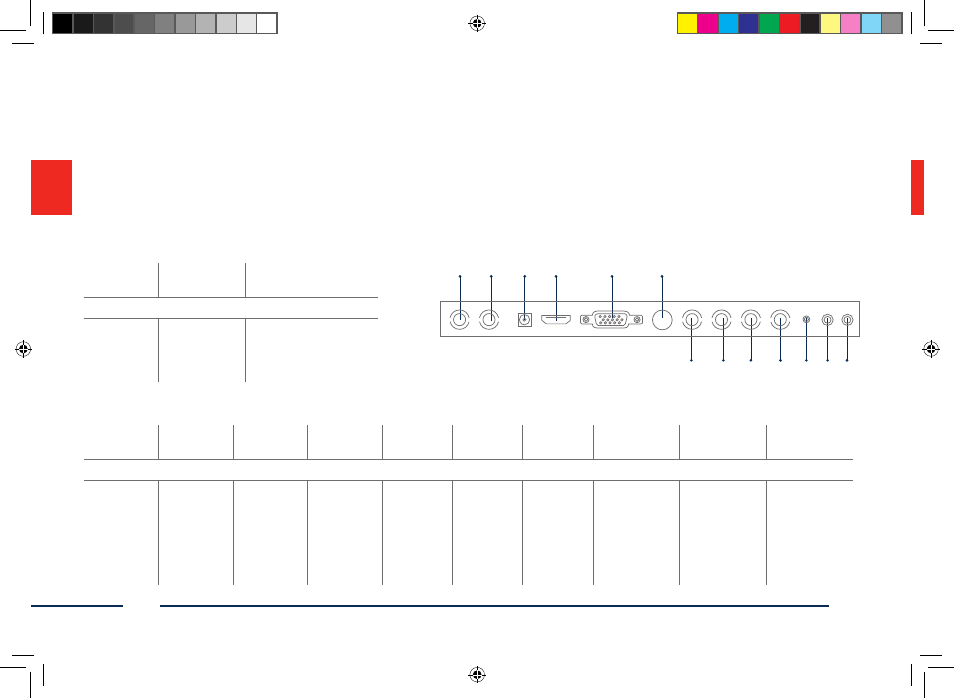

Description des connecteurs

4. Entrée
HDMI

5. Entrée
VGA

6. Entrée
S-Vidéo

7. Entrée
vidéo 1

8. Sortie
vidéo 1

9. Entrée
vidéo 2

10. Sortie
vidéo 2

11. Entrée PC
audio

12. Entrée
audio L

13. Entrée
audio R

Interface
pour les
données

multimédia

Entrée de
signal PC et
DVR

Entrée de
signal ana-
logique

Entrée de
signal vidéo
composite

1 (BNC)

Sortie de
signal
vidéo à

bouclage

1 (BNC)

Entrée
de signal
vidéo

composite

2 (BNC)

Sortie de
signal
vidéo à

bouclage

2 (BNC)

Prise jack 3,5
mm, entrée de
signal audio

relié à l‘entrée

VGA

Entrée audio L
de type Cinch,
entrée de sig-

nal audio relié

aux entrées
vidéo

Entrée audio R
de type Cinch,
entrée de sig-

nal audio relié

aux entrées
vidéo

1. Entrée
HD-SDI

2. Sortie
HD-SDI

3. Alimentation
électrique

Entrée de
signal vidéo
HD-SDI
(BNC)

Sortie de
signal vidéo
HD-SDI à bou-
clage (BNC)

12 V CC/ 3 A, utilisez
uniquement le bloc
d‘alimentation fourni

11 12 13
