CONTROLEER OF DE STROOM IS UITGESCHAKELT VOORDAT
U WERKZAAMHEDEN UITVOERT AAN DE MACHINE
Plaatsen van de uitwerpstift
• Met de uitwerpstift wordt de kernboor gecentreerd en
wordt na het boren de prop uit de kernboor uitgeworpen. De
pen heeft een platte zijkant. Via die zijkant kan de koelvloeistof
het midden van de snede bereiden, waar de temperaturen
het hoogst zijn. Schuif de uitwerpstift door de opening in het
midden van de schacht van de kernboor.
PLAATSEN VAN DE KERNBOOR
• Op een standaard kernboorhouder wordt de kernboor met
twee inbusboutjes in de boorhouder bevestigd. De schacht
van de kernboor is voorzien van twee platte vlakken die
moeten worden uitgelijnd op de inbusjes in de boorhouder
(fig. 3). Steek de schacht van de kernboor in de boorhouder.
De inbusjes moeten even strak worden vastgedraaid (gebruik
de bijgeleverde 5 mm inbussleutel zodat de kernboor niet kan
bewegen (fig. 4).
• Op machines met een Quickhitch
TM kernboorhouder kan
iedere kernboor met een schacht van 19 mm en met minimaal
één plat vlak, worden gemonteerd.
Plaats een kernboor door die onder de Quickhitch
TM uit te
lijnen en de ring van de boorhouder, tegen de veerdruk in,
te verdraaien en in positie vast te houden (fig. 5). Steek de
schacht van de kernboor zo ver mogelijk in de booras en laat
de ring los (fig. 6).
Verdraai de kernboor in de boorhouder om te controleren of het
platte vlak in het borgmechanisme is vergrendeld (fig. 7).
Draai de ring zo ver mogelijk linksom. De kernboor is nu in de
booras vergrendeld (fig. 8).
Verwijder de kernboor door de ring rechtsom, tegen de
veerdruk in, te draaien. De kernboor wordt uitgeworpen.
Markeer de positie van het boorgat d.m.v. een kraspen
• Controleer of het werkstuk schoon en vlak is en plaats de
machine met de uitwerpstift boven het midden van het te boren
gat. PLAATS DE VEILIGHEIDSBAND.
Gebruiken van de koelvloeistof
• De koelolie zorgt voor een langere levensduur van de
kernboor. Ook kan de prop makkelijker worden uitgeworpen.
• Op machines met automatisch koel/smeer systeem zal de
olie, zodra met boren wordt aangevangen, automatisch naar
de kernboor worden gevoerd.
• Op machines met kernboorhouder voor handmatige smering
moet het reservoir in de kernboorhouder worden gevuld via de
kleine openingen in de bovenkant.
• Als op verticale vlakken of ondersteboven moet worden
geboord, wordt het gebruik van een boorpasta, gel of
schuim aanbevolen die het best, voordat met boren wordt
aangevangen, in de kernboor kan worden aangebracht.
PLAATSEN VAN DE KERNBOOR
(QUICKHITCH SNEL SPAN KERNBOORHOUDER)
N.B.: De veiligheidsband en beschermkappen worden niet op de foto’s getoond.

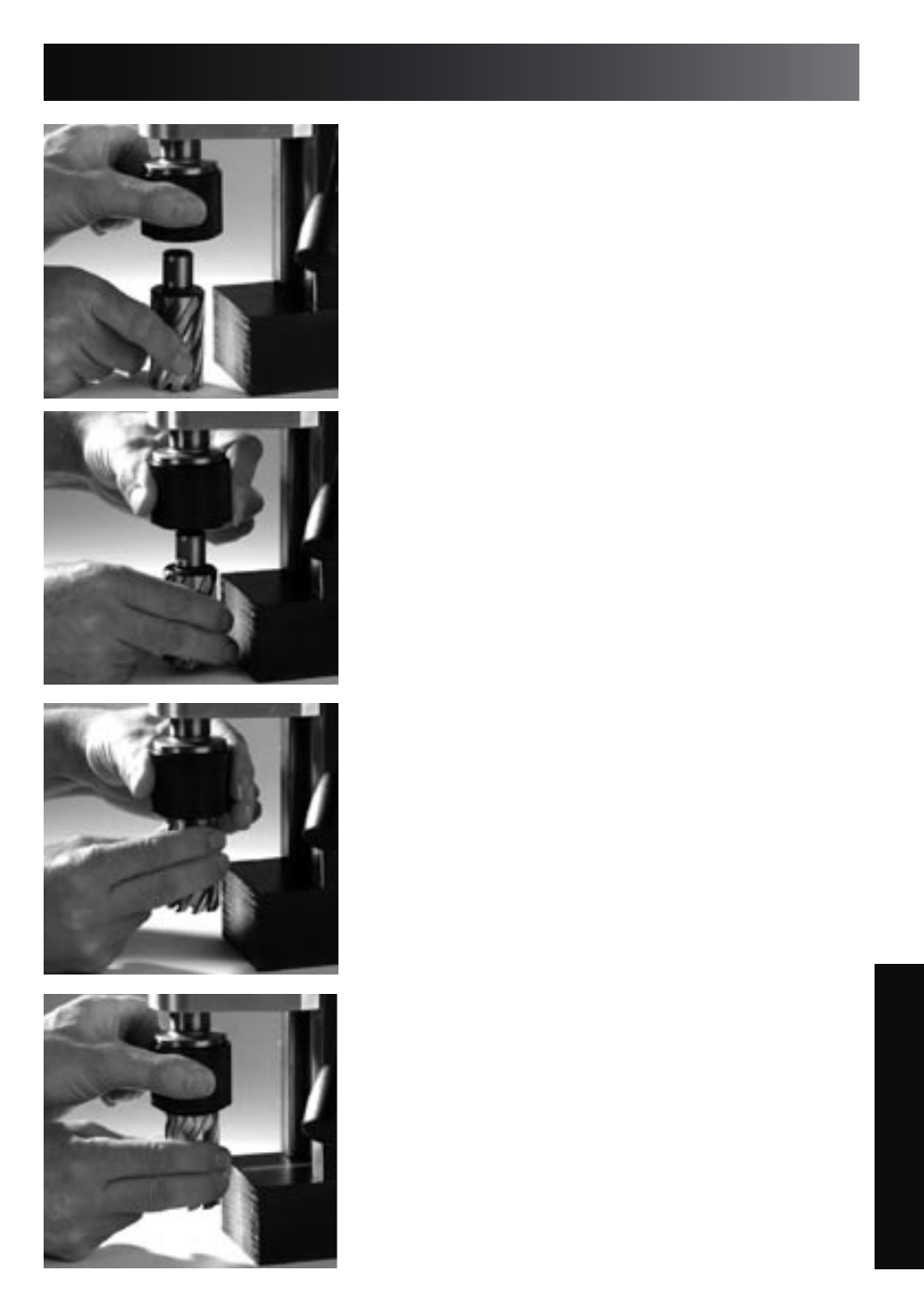

Fig. 5
Fig. 6
Fig. 7
Fig. 8
