Xylem IM183 R09 3AB2 & 5AB2 Aquavar ABII Variable Speed Pump Controller User Manual
Page 38

38
Table 2
Fil, disjoncteur et génératrice — calibre et puissance apparente
Disjoncteur
Fils d'entrée, 1 Ø
Fils de sortie*, 3 Ø
Génératrice
Modèle
(A)
Calibre
Longueur (pi)
Calibre
Longueur (pi)
(kW)
3AB2 30
10 AWG
179
14 AWG
50
8
100
8 AWG
261
5AB2 50
6 AWG
244
12 AWG
50
13
300
4 AWG
390
* Si les fils reliant le contrôleur au moteur excèdent 50 pi, communiquer avec l'usine pour choisir un filtre de sortie (bobine de réactance).

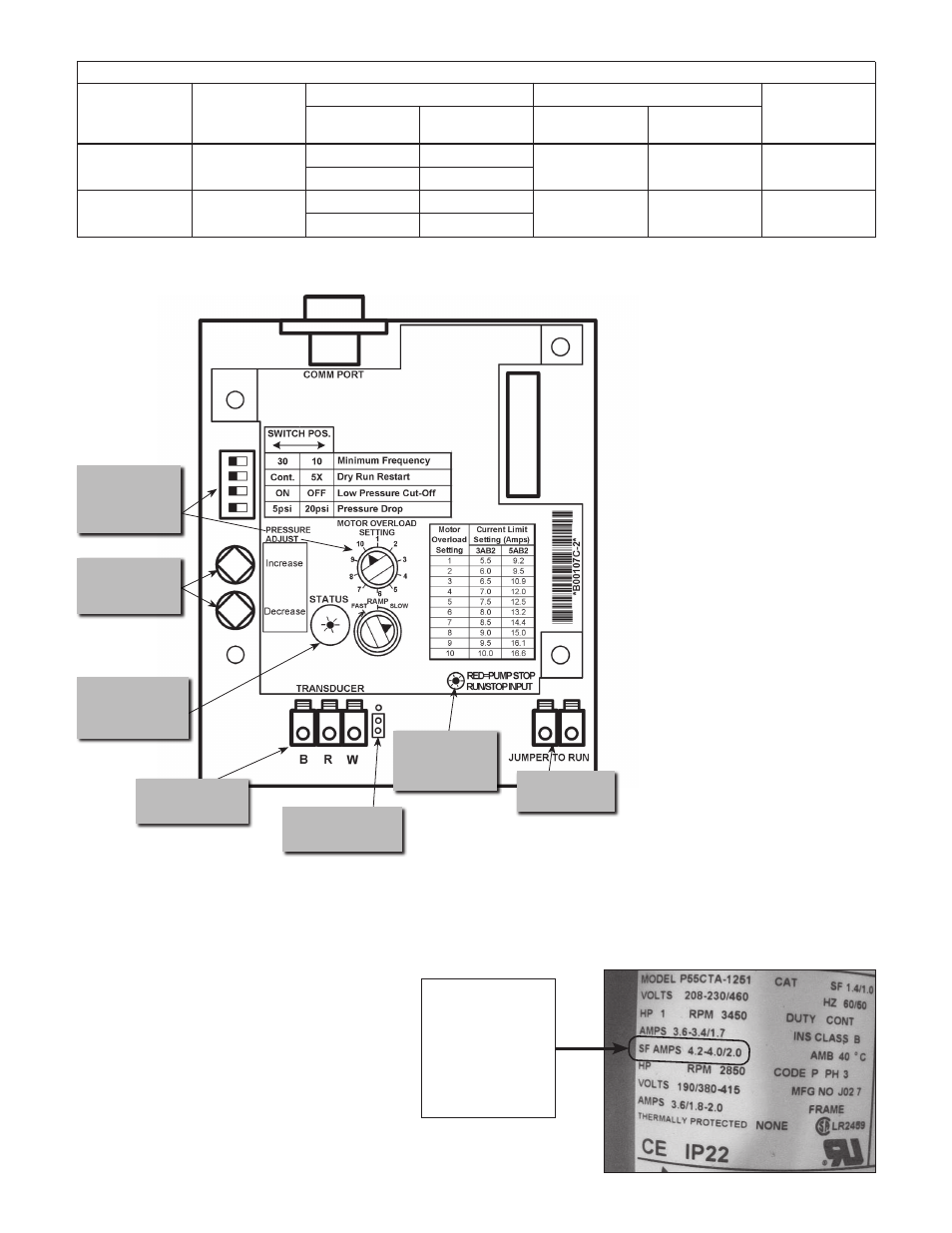

Figure 3 — Carte interface-utilisateur (CIU)
1 Port de communication
2 Commutation
3 Fréquence minimale : 10 ou 30 Hz
4 Redémarrages en marche à sec, conti-
nus (Cont.) ou 5 fois (5X)
5 Coupure basse pression, activée (ON)
ou désactivée (OFF)
6 Chute de pression : 5 ou 20 lbf/po² (psi)
7 Réglage de la pression
8 Augmenter
9 Réduire
10 Sélecteur-limiteur de surcharge du
moteur
11 Vitesse de rampe
12 Rapide
13 Lente
14 Bornier du capteur
15 Réglage de la surcharge du moteur
16 Réglage de la limite de courant (A)
17 Rouge = arrêt de la pompe (entrée pour
démarrage et arrêt)
18 Fil volant pour le fonctionnement
19 B = fil noir, R = fil rouge,
W = fil blanc
1
2
3
4
5
6
7
8
9
10
11
12
13
14
19
17
18
15
16
Réglage de
la pression
Réglage
de la
commande
Voyant
d'état du
contrôleur
Entrée de
capteur
Cavalier pour
le capteur
Voyant
d'entrée de
contacteur
Entrée de
contacteur
Courant avec facteur de surcharge (SF AMPS) sur plaque signalétique de moteur type
D'après l'illustration ci-contre, en 208 V, on
règlera le sélecteur-limiteur de l'AFS à 4,2 A
ou à l'AFS le plus près de cette valeur, mais
non supérieur. Pour 230 V, ce sera 4,0 A ou
le plus près, mais non supérieur.
Courants avec
facteur de sur-
charge (AFS) ser-
vant au réglage du
sélecteur-limiteur
de surcharge du
moteur
Figure 4 — Plaque signalétique de moteur type
