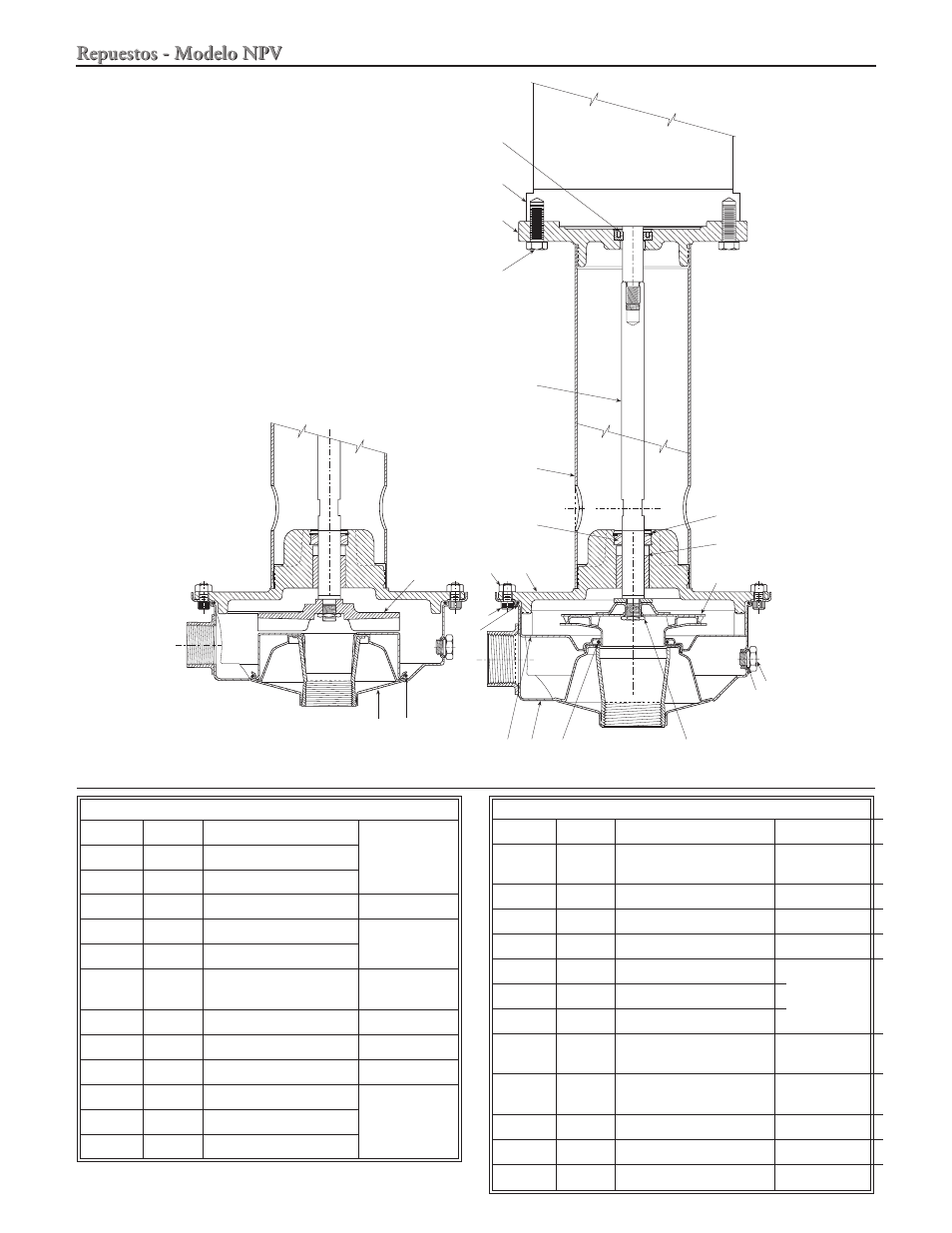

Repuestos - Modelo NPV

16

2

22

(1SR ONLY)

7

6

5

4

3

1

21

20

19

18

17

15A/15B/15C

13

14

11

12/12A

8

9

10

23

Artículo Nº Cantidad

Descripción

Material

1

1

Carcasa (modelo SL)

Acero inoxidable

2

1

Carcasa (modelo SR)

AISI 316

3

1

Álabe de guía

4

1

Anillo en O - carcasa

Viton/EPR

5

8

Tornillo de cabeza hueca Acero inoxidable

6

8

Tuerca hexagonal

AISI 304

7 1

Placa de montaje

Acero inoxidable

de la bomba

AISI 303

8

4

Perno de cabeza hexagonal Acero enchapado

9

1

Placa del motor

Hierro fundido

10

1

Motor

Eléctrico

11

1

Tubo de apoyo

Acero inoxidable

12

1

Extensión del eje

AISI 304

12A

1

Eje, recubierto con cerámica

Artículo Nº Cantidad

Descripción

Material

13

1

Anillo de resorte interno Acero inoxidable

14 1

Buje

Acero inoxidable

Nitronic 60

15A

1

Cojinete

Viton

15B

1

Cojinete

Carbón

15C

1

Cojinete

EPR

16

1

Impulsor (modelo SR)

Acero inoxidable

17

1

Impulsor (modelo SL)

AISI 316

18

1

Tapón, drenaje y ventilación

19 2

Anillo en O (tapón de

Viton/EPR

drenaje y ventilación)

20

1

Tuerca del impulsor

Acero inoxidable

AISI 300

21

1

Anillo en O (impulsor)

Viton/EPR

22

1

Anillo en O - carcasa

Viton/EPR

23

1

Sello de tazón en U

Teflon(tm)

Modelo SR - impulsor abierto

Modelo SL - impulsor cerrado

(1SR SOLAMENTE)
