23
DONNÉES SUR L’ALIMENTATION ÉLECTRIQUE
Disjoncteur
Standard Retardé
GT07 ¾ 115/230 13,8/6,9 45/25 45/25 25/15 1/60
GT10 1 115/230 16/8 50/25 50/25 30/15 1/60
GT15 1½ 115/230 20/10 60/30 60/35 35/20 1/60
GT20 2 230 13,9 40 40 25 1/60
GT30 3 230 17 60 60 30 1/60
GT073 ¾ 208-230/460 3,1-2,8/1,4 10-10/10 10-10/10 10-10/10 3/60
GT103 1 208-230/460 4-3,6/1,8 15-15/10 15-15/10 15-10/10 3/60
GT153 1½ 208-230/460 5,7-5,2/2,6 20-20/10 20-20/10 15-10/10 3/60
GT203 2 208-230/460 7,5-6,8/3,4 25-25/15 25-25/15 15-15/10 3/60
GT303 3 208-230/460 10,6-9,6/4,8 35-30/15 35-30/15 20-20/10 3/60
Modèle hp Tension (V) Fusible PH/Hz

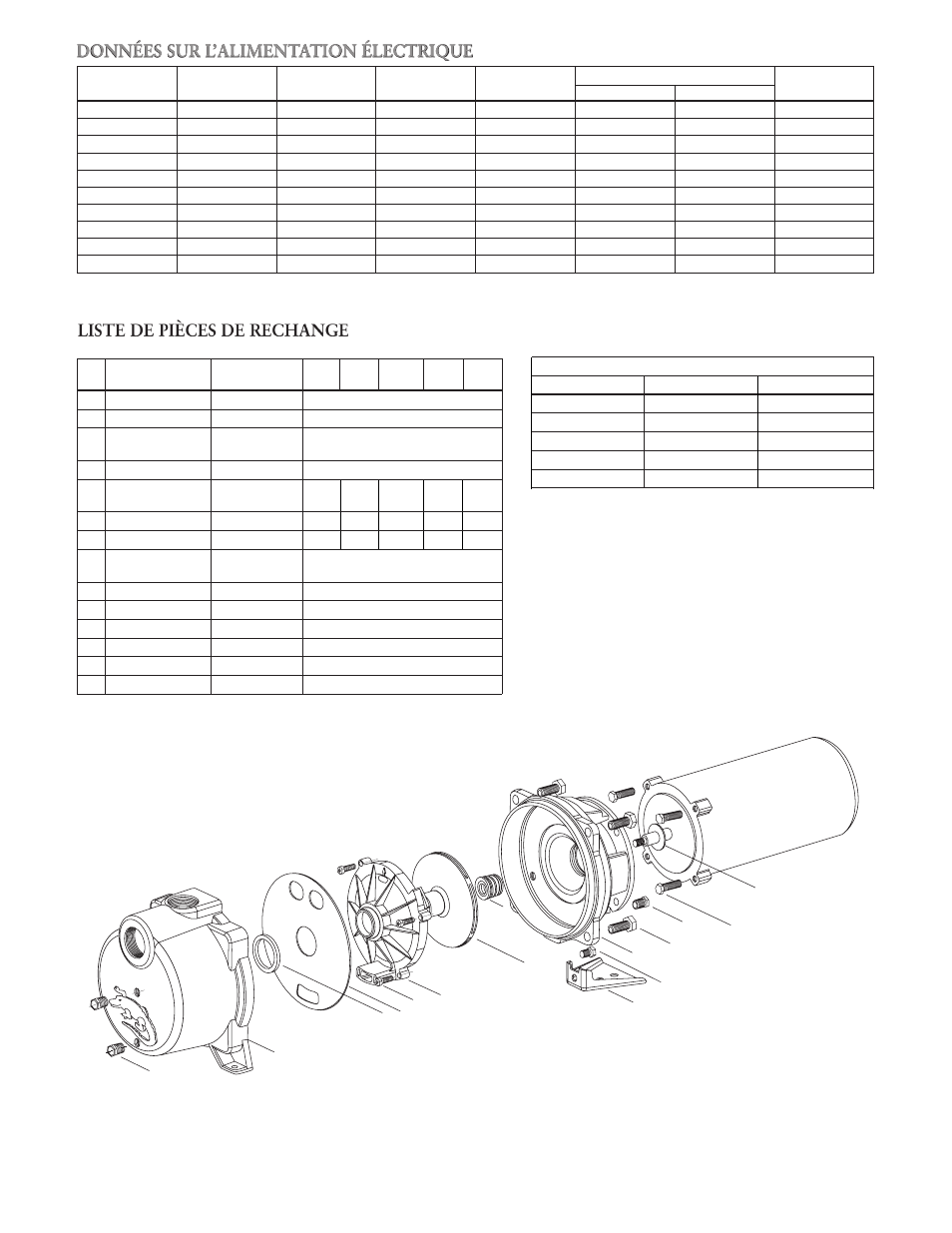

LISTE DE PIÈCES DE RECHANGE
1
5
3
2
10
9
8
7
6
14
13
1
12
11
Codes de Moteur
hp 1 Ø, abrité 3 Ø, abrité
0,75 J05853R C05873
1,0 J06853R C06873
1,5 J07858R C07878
2,0 J08854R C08874
3,0 J09853R C09874
4
No GT07/ GT10/ GT15/ GT20/ GT30/
d’art. GT073 GT103 GT153 GT203 GT303
1 Bouchon, ¼ po, NPT Acier galvanisé 6K2
2 Corps de pompe Fonte 1K324
3 Bague d’étanchéité Buna 5K231
(diffuseur)
4 Membrane Néoprène 5K522
5 Vis à métaux à tête Inox 13K4 13K4 13K2 13K2 13K2
cylindrique bombée
6 Diffuseur Lexan + FV (10 %) 3K72 3K71 3K70 3K70 3K69
7 Roue Noryl + FV (20 %) 2K715 2K716 2K714 2K713 2K712
8 Garniture mécanique Carbone, 10K10
céramique, buna
9 Patte de pompe Acier 4K408
10 Vis (patte de pompe) Acier 13K252
11 Adaptateur (moteur) Fonte 1K310
12 Vis (corps de pompe) Acier 13K102
13 Vis (adaptateur) Acier 13K89
14 Déflecteur Buna 5K7
Courant (A) à
pleine charge
Description Matériau
FV = fibre de verre
