15
DATOS ELÉCTRICOS
Cortacircuitos
Estándar De retardo
GT07 ¾ 115/230 13.8/6.9 45/25 45/25 25/15 1/60
GT10 1 115/230 16/8 50/25 50/25 30/15 1/60
GT15 1½ 115/230 20/10 60/30 60/35 35/20 1/60
GT20 2 230 13.9 40 40 25 1/60
GT30 3 230 17 60 60 30 1/60
GT073 ¾ 208-230/460 3.1-2.8/1.4 10-10/10 10-10/10 10-10/10 3/60
GT103 1 208-230/460 4-3.6/1.8 15-15/10 15-15/10 15-10/10 3/60
GT153 1½ 208-230/460 5.7-5.2/2.6 20-20/10 20-20/10 15-10/10 3/60
GT203 2 208-230/460 7.5-6.8/3.4 25-25/15 25-25/15 15-15/10 3/60
GT303 3 208-230/460 10.6-9.6/4.8 35-30/15 35-30/15 20-20/10 3/60
Modelo HP Tensión Fusible Fase/Hz

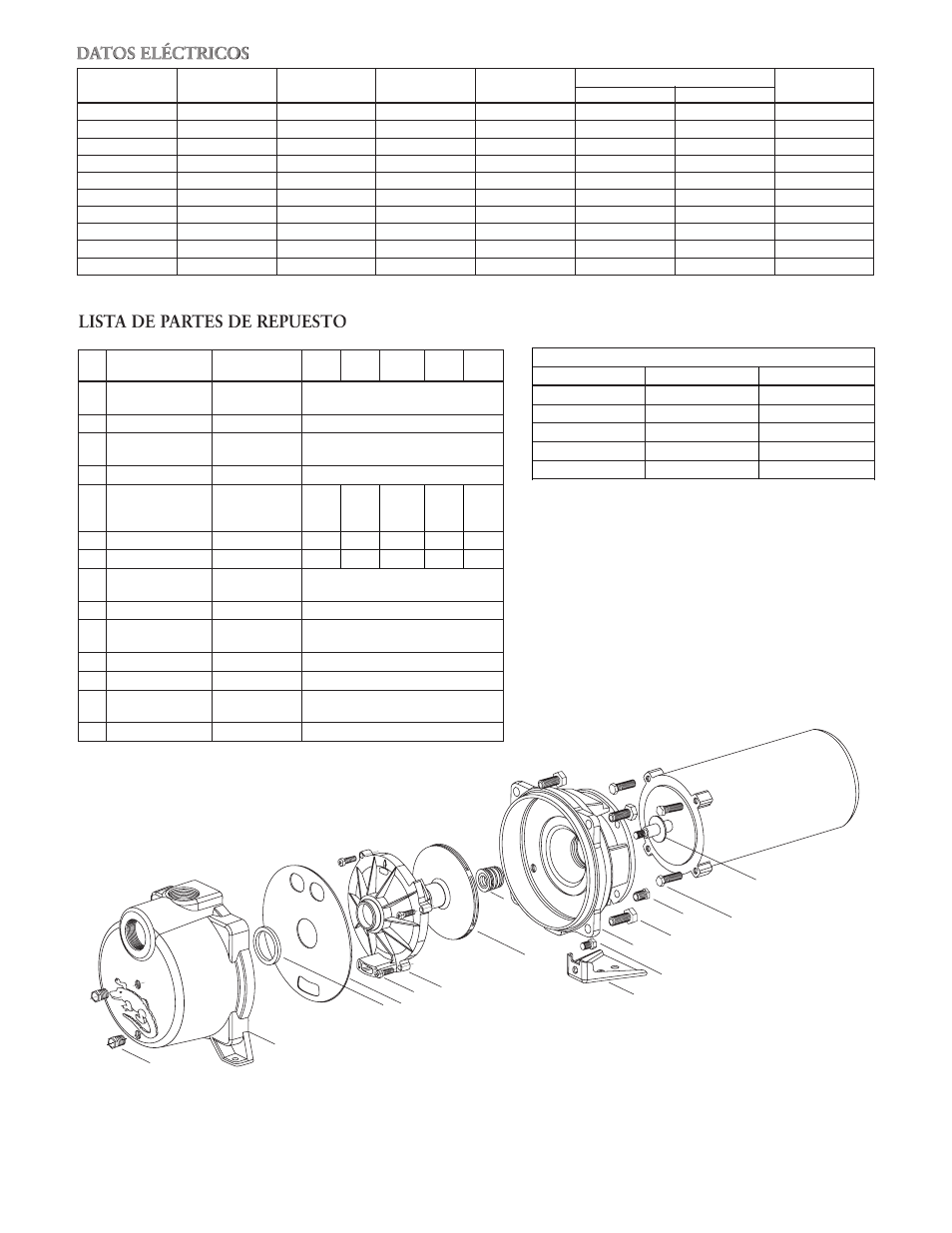

LISTA DE PARTES DE REPUESTO
1
5
3
2
10
9
8
7
6
14
13
1
12
11
Códigos de Motores
HP 1Ø – ODP 3Ø – ODP
.75 J05853R C05873
1.0 J06853R C06873
1.5 J07858R C07878
2.0 J08854R C08874
3.0 J09853R C09874
4
Art. Descripción Material GT07/ GT10/ GT15/ GT20/ GT30/
N°. GT073 GT103 GT153 GT203 GT303
1 Tapón de tubo NPT Acero enchapado 6K2
de
1⁄4 pulg.
2 Carcasa Hierro fundido 1K324
3 Anillo de sello del BUNA 5K231
álabe guía
4 Diafragma Neopreno 5K522
Tornillo para metales
5 de cabeza cilíndrica Acero inoxidable 13K4 13K4 13K2 13K2 13K2
ranurada
6 Álabe
guía Lexan 3K72 3K71 3K70 3K70 3K69
7 Impulsor Noryl 2K715 2K716 2K714 2K713 2K712
8 Sello mecánico Carbón/Cerámica/ 10K10
BUNA
9 Base de la bomba Acero 4K408
10 Perno de la base de Acero 13K252
la bomba
11 Adaptador del motor Hierro fundido 1K310
12 Perno de la carcasa Acero 13K102
13 Perno del adaptador Acero 13K89
del motor
14 Deflector BUNA 5K7
Corriente a plena
carga
