12
ADVERTENCIA
Un voltaje peligroso puede
producir golpes el ctricos,
quemaduras o la muerte.
ADVERTENCIA
El calor extremo puede
causar lesiones
personales o daños
materiales.
ADVERTENCIA
Un voltaje peligroso puede
producir golpes el ctricos,
quemaduras o la muerte.
Tensión
peligrosa
ADVERTENCIA
DESCARGA
• Instale una T en la conexión de descarga de la bomba.
Se requiere la apertura del extremo superior de la T
para el cebado inicial. Ver la figura 1.

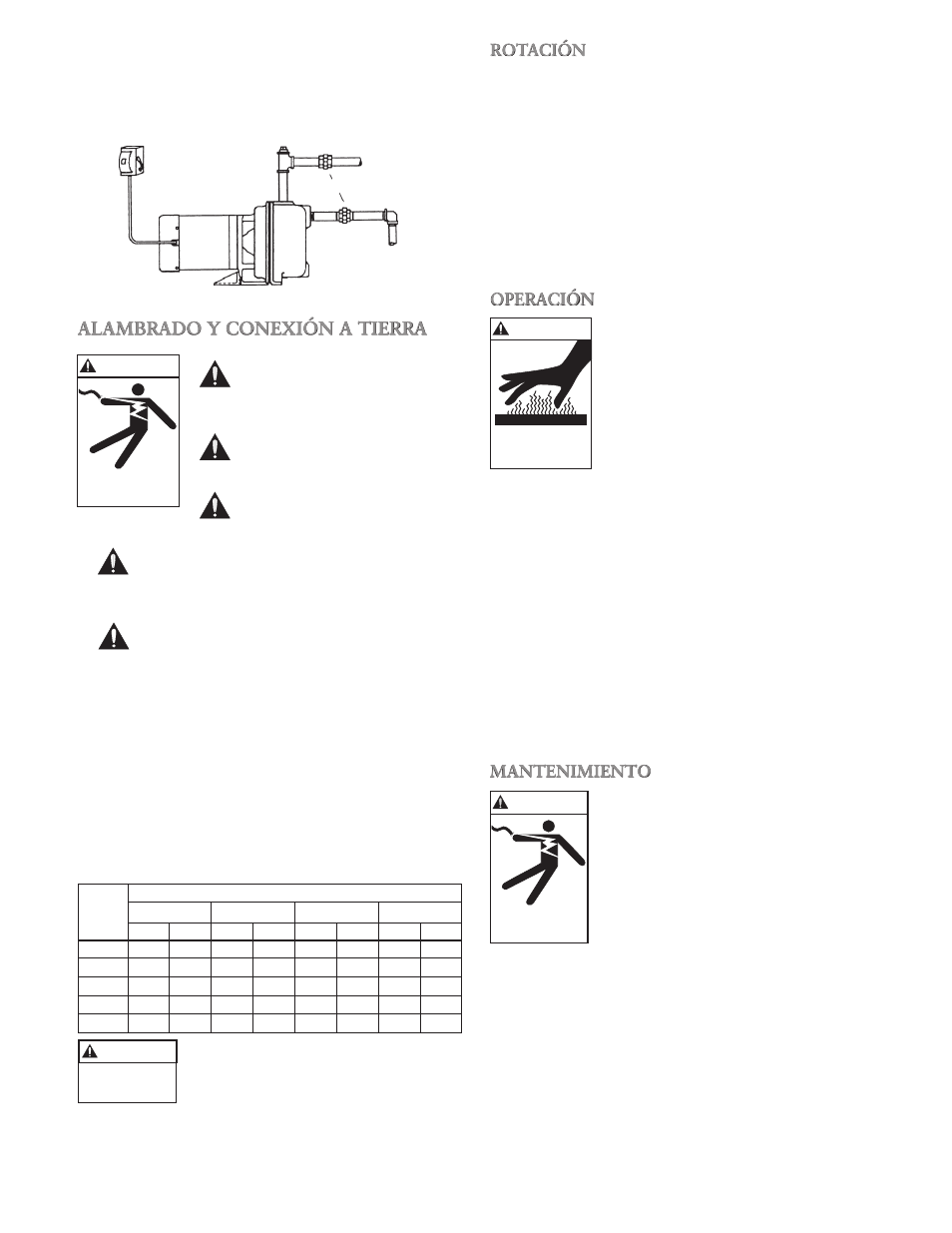

Figura 1
ALAMBRADO Y CONEXIÓN A TIERRA
Instale, conecte a tierra y
alambre de acuerdo con los
requerimientos del Código Eléc-
trico Nacional o local.
Instale un desconectador de
todos los circuitos, cerca de la
bomba.
Desconecte la corriente eléctrica
antes de instalar o dar servicio a
la bomba.
El suministro eléctrico DEBE coincidir con
la especificación de la placa del fabricante de
la bomba. La tensión incorrecta puede causar
incendios, daños al motor y anular la garantía.
Los motores sin protección incorporada DE-
BEN estar equipados con contactadores y so-
brecargas térmicas para motores monofásicos,
o arrancadores con calentadores para motores
trifásicos. Ver la placa del fabricante del motor.
• Siga cuidadosamente el diagrama de alambrado del
fabricante del motor en placa o en la cubierta de los
terminales del motor.
• Use únicamente alambre de cobre para el motor y la
conexión a tierra. El alambre de conexión a tierra
DEBE ser al menos del mismo tamaño que el alambre
al motor. Los alambres deben codificarse con colores
para facilitar el mantenimiento.
TAMAÑO MÍNIMO RECOMENDADO DEL ALAMBRE
Distancia desde la entrada de servicio al motor
HP
50 Pies (15 m) 100 Pies (30 m) 150 Pies (46 m) 200 Pies (61 m)
115 V 230 V 115 V 230 V 115 V 230 V 115 V 230 V
¾ 12 14 10 14 8 14 6 12
1 12 14 8 14 8 12 6 12
1½ 10 14 8 14 – 12 – 10
2 10 14 8 14 – 12 – 10
3 – 12 – 12 – 10 – 10
LA FALLA DE CONECTAR A TIERRA
PERMANENTEMENTE LA BOMBA,
EL MOTOR Y LOS CONTROLES,
ANTES DE CONECTAR LA CORRI-
ENTE ELÉCTRICA, PUEDE CAUSAR
CHOQUES, QUEMADURAS O LA
MUERTE.
ROTACIÓN
AVISO: LA ROTACIÓN INCORRECTA PUEDE
CAUSAR DAÑO A LA BOMBA Y ANULAR
LA GARANTÍA.
• La rotación correcta es hacia la derecha, EN EL SEN-
TIDO DE LAS AGUJAS DEL RELOJ cuando se mira
desde el extremo del motor.
• La rotación trifásica puede verificarse quitando la
tapa o tapón del extremo del motor y observando la
rotación del eje del motor. Para invertir la rotación,
intercambie dos conductores eléctricos cualesquiera de
los tres conductores del motor.
OPERACIÓN
LA OPERACIÓN SIN CEBAR O CON
UNA VÁLVULA DE DESCARGA
CERRADA PUEDE GENERAR AGUA
CALIENTE O VAPOR QUE PUEDE
CAUSAR LESIONES O DAÑOS MA-
TERIALES.
AVISO: NO OPERE LA BOMBA SIN
CEBARLA O SE DAÑARÁ
EL SELLO.
• Cebe la bomba llenando con agua limpia la bomba y la
tubería a través del orificio en el extremo superior de la
T. Ver la figura 1.
• Instale el tapón del tubo en el extremo superior de la T
empleando cinta Teflon™ o su equivalente.
AVISO: SI LA BOMBA SE DRENA O SE APAGA
DURANTE EL PERÍODO DE CEBADO, HAY
QUE LLENAR NUEVAMENTE LA CARCASA
ANTES DE REARRANCAR LA BOMBA.
• Arranque la bomba y abra parcialmente la válvula de
descarga y espere a que la presión del sistema se esta-
bilice. Si la presión del sistema varía repentinamente o
se observa una caída de presión prolongada, no se ha
completado el cebado del sistema.
MANTENIMIENTO
LA FALLA DE DESCONECTAR
LA CORRIENTE ELÉCTRICA ANTES
DE INTENTAR CUALQUIER MAN-
TENIMIENTO, PUEDE CAUSAR
CHOQUES, QUEMADURAS O
LA MUERTE.
• La bomba no requiere lubricación.
Consulte y siga las instrucciones del
fabricante para lubricar el motor.
SERVICIO DE TEMPORADA
• Para RETIRAR la bomba del servicio, quite todos los
tapones de drenaje y drene todas las tuberías.
• Para PONER OTRA VEZ en servicio la bomba, rein-
stale todos los tapones de drenaje empleando una cinta
Teflon™ o su equivalente.
• Reconecte la línea de succión si se había desconectado,
examine la unión y repárela si es necesario.
• Vuelva a cebar y opere la bomba siguiendo todas las
instrucciones y advertencias en la sección de “OPER-
ACIÓN” del manual.
MEDIO DE
DESCONEXIÓN
POR FUSIBLE O
CORTACIRCUITOS
ABERTURA DE CEBADO
SUCCIÓN
UNIÓN
