Magyar

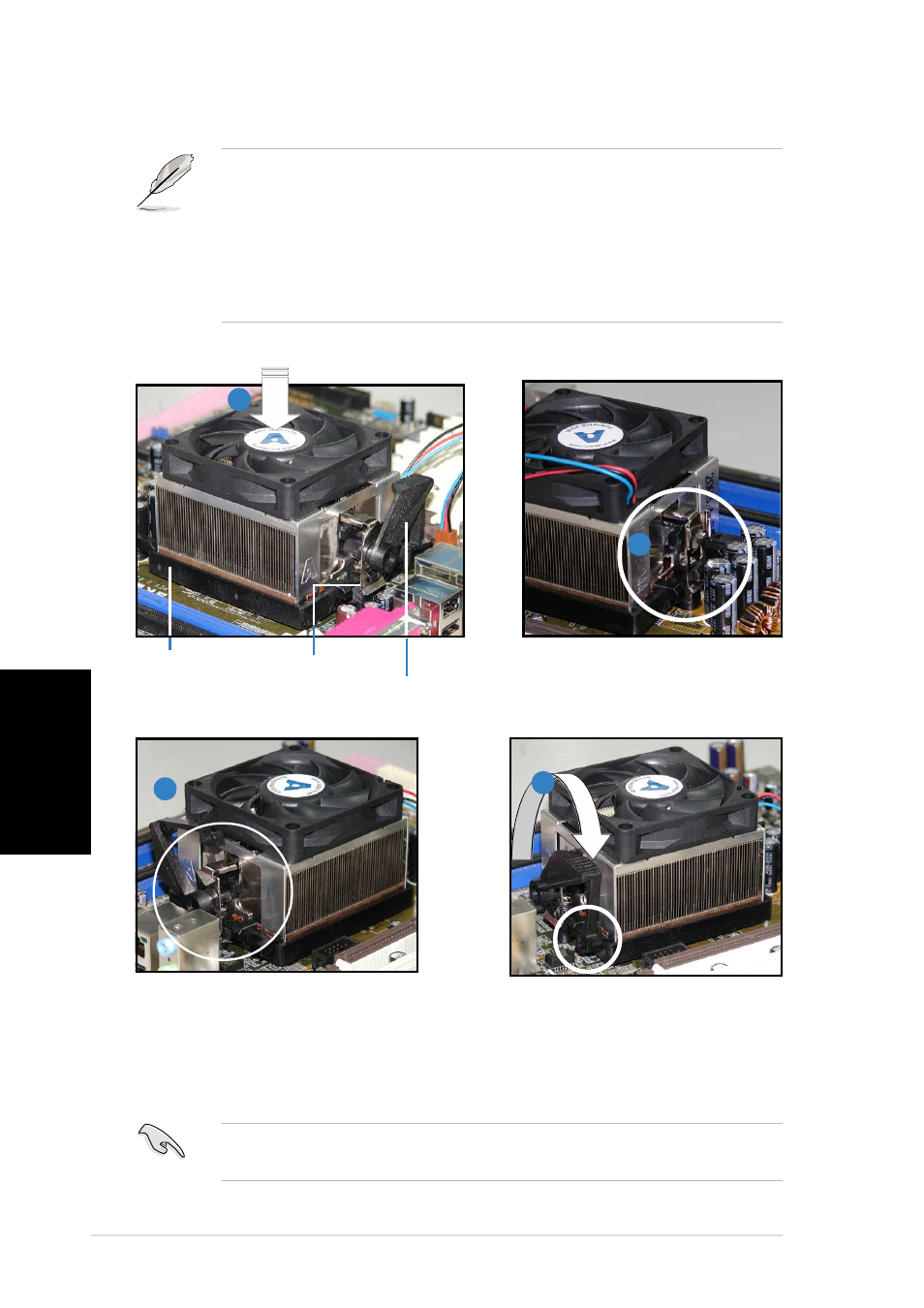

A ventilátor és a hűtőborda összeszerelése
• A rögzítómodul alapja eladáskor már telepítve van az alaplapra. Ezt
az alapot nem kell eltávolítani a processzor vagy más alaplap elemek
telepítésekor.
• Ha külön processzor-hűtőbordát és ventilátort vásárolt, ügyeljen,
hogy a hűtőborda/ventilator szerkezet telepítése előtt a termikus
felületi anyag megfelelően érintkezzen a processzor-hűtőbordával
vagy a processzorral.
R ö g z í t ő s z e r k e z e t z á r j a R ö g z í t ő s z e r k e z e t z á r j a R ö g z í t ő s z e r k e z e t z á r j a R ö g z í t ő s z e r k e z e t z á r j a R ö g z í t ő s z e r k e z e t z á r j a
4 4 4 4 4
3 3 3 3 3
F O N T O S ! F O N T O S ! F O N T O S ! F O N T O S ! F O N T O S ! Ne feledkezzen el a processzorventilátor csatlakoztatásáról!
Hardverfelügyeleti hiba jelentkezhet, ha ez nem történik meg.
R ö g z í t ő m o d u l R ö g z í t ő m o d u l R ö g z í t ő m o d u l R ö g z í t ő m o d u l R ö g z í t ő m o d u l
a l a p j a
a l a p j a a l a p j a a l a p j a a l a p j a
R ö g z í t ő s z e r k e z e t R ö g z í t ő s z e r k e z e t R ö g z í t ő s z e r k e z e t R ö g z í t ő s z e r k e z e t R ö g z í t ő s z e r k e z e t
A rögzítőszerkezet egyik
végét csatlakoztassa a
rögzítőmodul alapjához.
1 1 1 1 1
2 2 2 2 2
Nyomja le a rögzítőszerkezet
zárját a hűtőborda/ventilator
szerkezetnek a modulhoz
rögzítéséhez.
A rögzítőszerkezet másik végét
igazítsa a rögzítőmodul
alapjához. Kattanás jelzi, ha a
szerkezet a helyére került.
