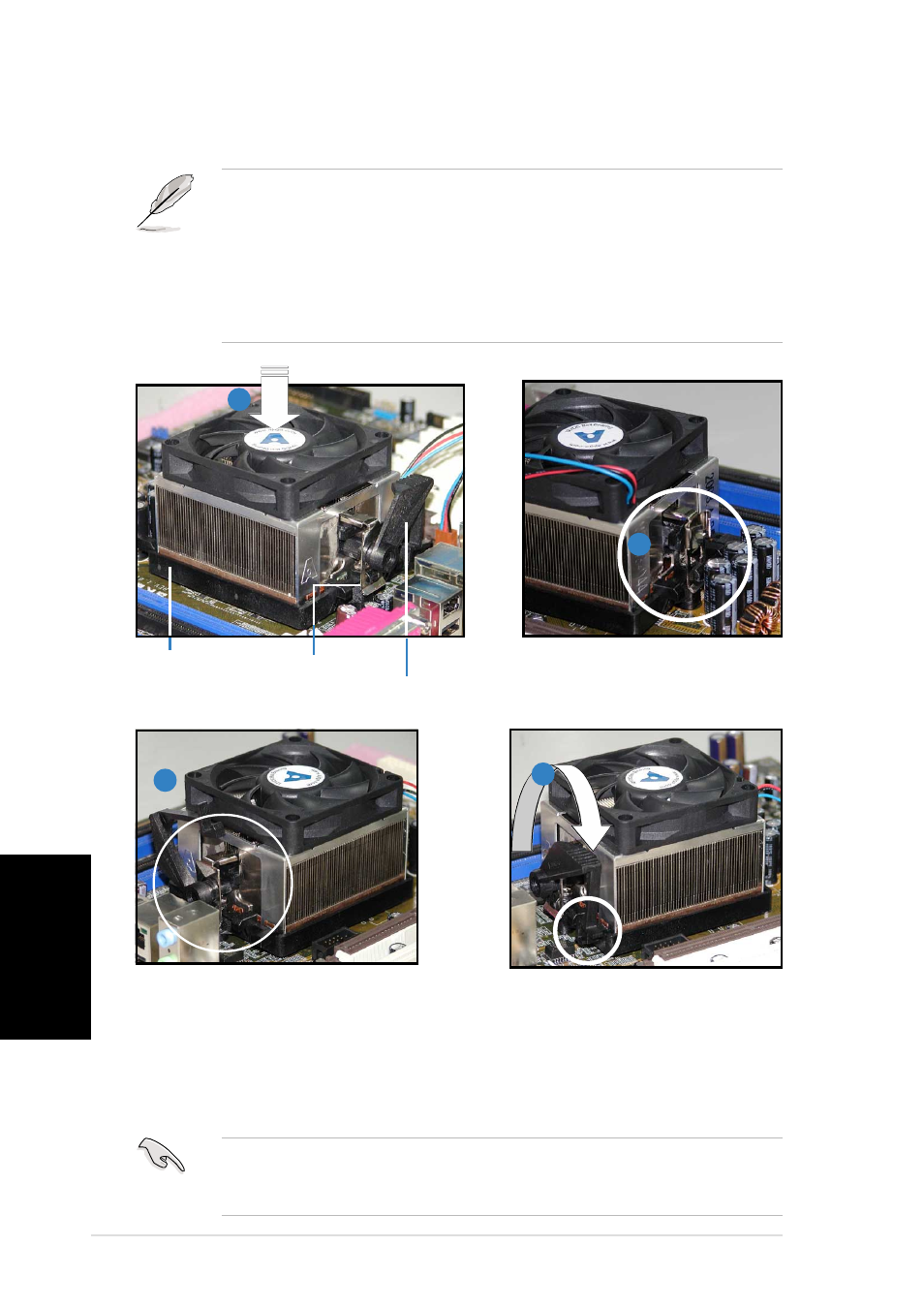

Instalación del ventilador y montaje del
disipador de calor
• La base del módulo de anclaje ya está instalada en la placa base de
fábrica. No es necesario retirar la base del módulo de anclaje cuando
instale el procesador o instale otros componentes de la placa base.
• Si adquirió un módulo de ventilador y un disipador para procesador
independientes, asegúrese de que el material de contacto térmico
está correctamente aplicado al procesador antes de instalar dicho
disipador y módulo del ventilador.
C i e r r e d e l s o p o r t e C i e r r e d e l s o p o r t e C i e r r e d e l s o p o r t e C i e r r e d e l s o p o r t e C i e r r e d e l s o p o r t e
d e f i j a c i ó n
d e f i j a c i ó n d e f i j a c i ó n d e f i j a c i ó n d e f i j a c i ó n
4 4 4 4 4
3 3 3 3 3
I M P O R T A N T E . I M P O R T A N T E . I M P O R T A N T E . I M P O R T A N T E . I M P O R T A N T E . No olvide conectar la conexión del ventilador de la CPU
Pueden producirse errores de control de hardware si no se conecta esta
conexión.
B a s e d e l m ó d u l o B a s e d e l m ó d u l o B a s e d e l m ó d u l o B a s e d e l m ó d u l o B a s e d e l m ó d u l o
d e a n c l a j e
d e a n c l a j e d e a n c l a j e d e a n c l a j e d e a n c l a j e
S o p o r t e d e f i j a c i ó n S o p o r t e d e f i j a c i ó n S o p o r t e d e f i j a c i ó n S o p o r t e d e f i j a c i ó n S o p o r t e d e f i j a c i ó n
Una un extremo del soporte
de fijación a la base del
módulo de anclaje.
1 1 1 1 1
2 2 2 2 2
Presione el cierre del soporte
sobre el mecanismo de anclaje
para fijar el disipador y el
ventilador a la base del módulo.
Alinee el otro extremo del
soporte de fijación a la base del
módulo de anclaje. Un sonido en
forma de clic indicará A que el
soporte de fijación se ha
encajado en su lugar.
