66
NL
afmetingen (diameter kabel: 25 mm).
2. Licht de lippen aan de zijkant van het deksel van de
klemmenstrook op met een schroevendraaier en open
hem (zie afbeelding Klemmenstrook).
3. Draai de schroef van de kabelklem en de schroeven
van de benodigde klemmetjes los en bevestig de
verbindingskabels volgens de aanwijzingen van de
volgende tabel en afbeeldingen.
4. Plaats de draden zoals aangegeven in de volgende
afbeeldingen en tabel en stel een verbinding tot stand
door alle schroeven van de klemmetjes goed vast te
draaien.

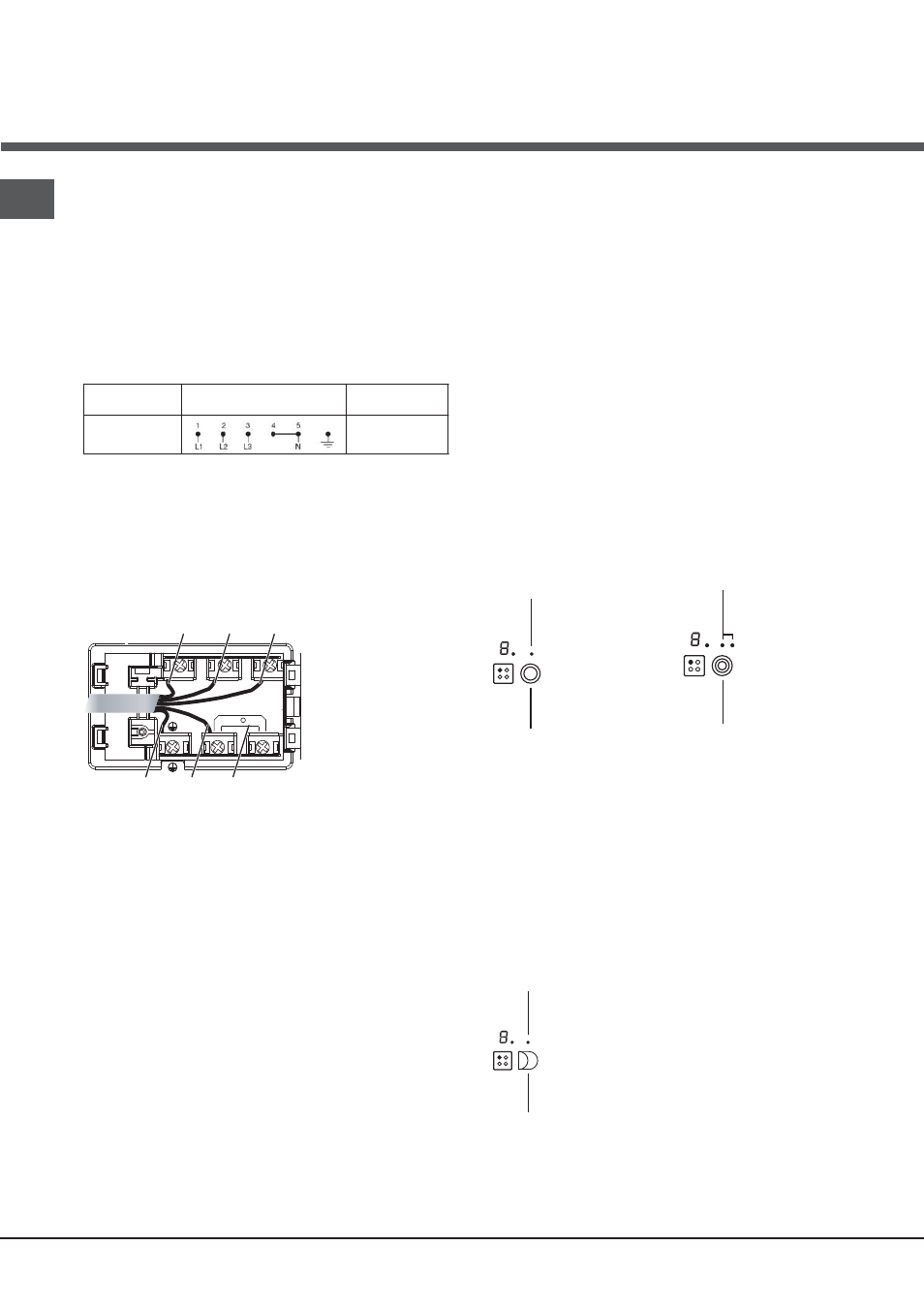

Spanningstype
en netfrequentie
Elektrische aansluitingen Klemmenbord
400V 3-N ~
50/60 Hz
Driefasen 400
5. Bevestig de voedingskabel in de speciale kabelklem
en sluit het deksel af.
Driefase 400
Het aansluiten van
de voedingskabel
aan het elektrische
net
Bij een rechtstreekse aansluiting op het net moet u tussen het
apparaat en het net een meerpolige schakelaar aanbrengen
met een minimum
afstand van 3 mm tussen de contacten.
! De installateur is verantwoordelijk voor een correcte
elektrische aansluiting en de inachtneming van de
veiligheidsnormen.
Vóór het aansluiten moet u controleren dat:
• de contactdoos geaard is en voldoet aan de geldende
normen;
• het stopcontact in staat is het maximale vermogen van het
apparaat te verdragen, zoals aangegeven op het typeplaatje
dat zich op het apparaat bevindt;
• de spanning zich bevindt tussen de waarden die staan
aangegeven op het typeplaatje;
• de contactdoos en de stekker overeenkomen. Als dat niet
zo is, dient u ofwel de stekker ofwel de contactdoos te
vervangen; gebruik geen verlengsnoeren of dubbelstekkers.
! Wanneer het apparaat geïnstalleerd is, moeten de elektrische
kabel en de contactdoos gemakkelijk te bereiken zijn.
! De kabel mag niet gebogen of samengedrukt worden.
! De kabel moet van tijd tot tijd worden gecontroleerd en mag
alleen door erkende monteurs worden vervangen.
! De fabrikant kan nergens aansprakelijk voor worden
Fase Fase Fase
Verbindingskabel Neutraal Aarde
1 2 3
5 4
gesteld als deze normen niet worden nageleefd.
! Verwijder of vervang de voedingskabel voor geen enkele
reden. De eventuele verwijdering of vervanging doet de
garantie en de CE markering vervallen. INDESIT kan niet
aansprakelijk worden gesteld voor ongelukken of schade
die het resultaat zijn van de vervanging/verwijdering van de
originele voedingskabel. De vervanging met een origineel
onderdeel is alleen toegestaan indien uitgevoerd door een
erkende INDESIT technicus.
Verlengbare kookgedeeltes
Enkele modellen beschikken over verlengbare
kookplaten. Deze kunnen verschillende vormen
hebben (rond of ovaal) en op verschillende manieren
worden verlengd (dubbel of drievoudig straalelement).
Hier worden de betreffende bedieningsknoppen
beschreven; alleen aanwezig op modellen die zijn
voorzien van deze opties.
Verlengbare kookplaat rond
• Toets ONTSTEKEN DUBBELE KOOKPLAAT om
de dubbele kookplaat in te schakelen (zie Starten en
gebruik
).
• Controlelampje DUBBELE KOOKPLAAT AAN:
geeft aan dat de dubbele kookplaat ingeschakeld is.
• Toets ONTSTEKEN DRIEVOUDIGE KOOKPLAAT
om de drievoudige kookplaat in te schakelen (zie
Starten en gebruik
).
• Controlelampje DRIEVOUDIGE KOOKPLAAT
AAN
: geeft aan dat de drievoudige kookplaat
ingeschakeld is.
Verlengbare kookplaat ovaal
• Toets ONTSTEKEN OVALE KOOKPLAAT om
de ovale kookplaat in te schakelen (zie Starten en
gebruik
).
• Controlelampje OVALE KOOKPLAAT AAN: geeft
aan dat de ovale kookplaat ontstoken is.
Controlelampje
DRIEVOUDIGE
KOOKPLAAT AAN
Toets
ONTSTEKEN
DRIEVOUDIGE
KOOKPLAAT
Controlelampje
DUBBELE
KOOKPLAAT
AAN
Toets
ONTSTEKEN
DUBBELE
KOOKPLAAT
Controlelampje
DUBBELE
KOOKPLAAT
AAN
Toets
ONTSTEKEN
OVALE
KOOKPLAAT
