21
FR
3. Dévisser la vis du serre-câble et les vis des bornes
correspondant au type de raccordement nécessaire
et positionner les cavaliers de raccordement
conformément aux indications du tableau et des
figures ci-dessous.
4. Positionner les fils conformément aux indications
du tableau et des figures ci-dessous et procéder au
raccordement en serrant à fond toutes les vis des
bornes.

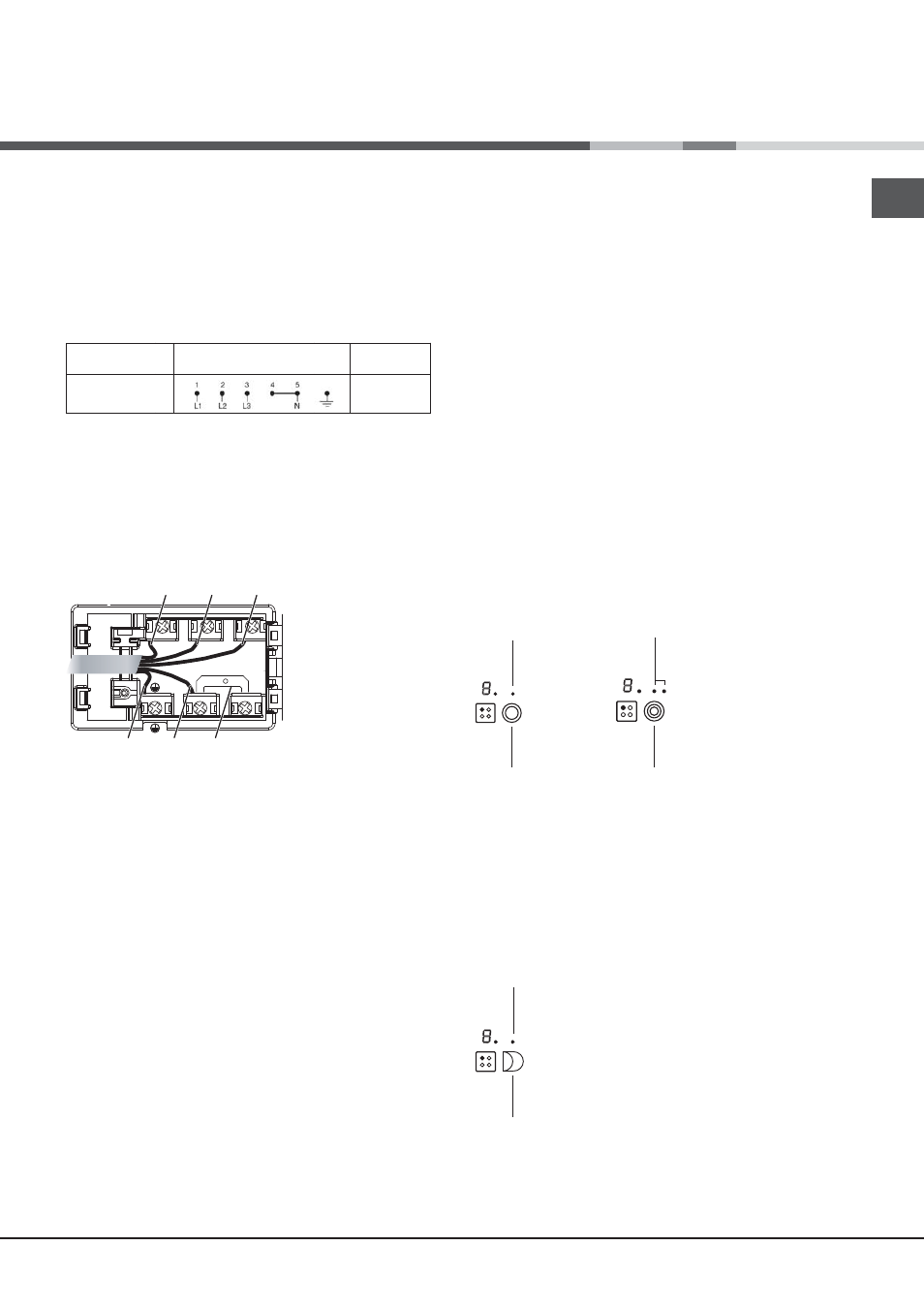

Tension type et
fréquence réseau
Raccordements électriques Bornier
400V 3-N ~
50/60 Hz
Triphasé 400
5. Fixer le câble d’alimentation dans le serre-câble
correspondant et fermer le couvercle.
Triphasé 400
Branchement
du câble
d’alimentation au
réseau électrique
En cas de
raccordement
direct au réseau, il faut intercaler entre l’appareil et le
réseau un interrupteur à coupure omnipolaire ayant au
moins 3 mm d’écartement entre les contacts.
! L’installateur est responsable du bon raccordement
électrique de l’appareil et du respect des normes de
sécurité.
Avant de procéder au branchement, s’assurer que :
• la prise est bien munie d’une terre conforme à la loi;
• la prise est bien apte à supporter la puissance
maximale de l’appareil, indiquée sur la plaque
signalétique de l’appareil ;
• la tension d’alimentation est bien comprise entre les
valeurs indiquées sur la plaque signalétique;
• la prise est bien compatible avec la fiche de
l’appareil. Si ce n’est pas le cas, remplacer la prise
ou la fiche, ne pas utiliser de rallonges ni de prises
multiples.
! Après installation de l’appareil, le câble électrique et la
prise de courant doivent être facilement accessibles
! Le câble ne doit être ni plié ni excessivement écrasé.
! Le câble doit être contrôlé périodiquement et ne peut être
remplacé que par un technicien agréé.
Cavalier Neutre Terre
Phase Phase Phase
1 2 3
5 4
! Nous déclinons toute responsabilité en cas de non
respect des normes énumérées ci-dessus.
! Ne retirer ou ne remplacer en aucun cas le câble
d’alimentation. Toute opération d’enlèvement ou de
remplacement annule automatiquement la garantie et la
marque CE INDESIT décline toute responsabilité en cas
d’accidents ou de dommages dérivants de l’enlèvement ou
du remplacement du câble d’alimentation original. Seul le
remplacement effectué par un technicien agréé INDESIT
utilisant une pièce détachée originale est autorisé.
Foyers extensibles
Certains modèles sont équipés de foyers extensibles.
Ces derniers peuvent avoir soit une forme circulaire
soit une forme ovale et s’étendre pour former des
foyers doubles ou triples. Illustration des commandes
présentes sur les modèles équipés de ces options.
Foyer extensible circulaire
• Touche ALLUMAGE FOYER DOUBLE pour activer
le foyer double (voir Mise en marche et Utilisation).
• Voyant FOYER DOUBLE ALLUMÉ : il signale
l’allumage du foyer double.
• Touche ALLUMAGE FOYER TRIPLE pour activer le
foyer triple (voir Mise en marche et Utilisation).
• Voyant FOYER TRIPLE ALLUMÉ : il signale
l’allumage du foyer triple.
Voyant
FOYER
TRIPLE ALLUMÉ
Touche
ALLUMAGE
FOYER TRIPLE
Voyant
FOYER
DOUBLE
ALLUMÉ
Touche
ALLUMAGE
FOYER DOUBLE
Voyant
FOYER
OVALE
ALLUMÉ
Touche
ALLUMAGE
FOYER OVALE
Foyer extensible ovale
• Touche ALLUMAGE FOYER OVALE pour activer le
foyer ovale (voir Mise en marche et Utilisation).
• Voyant FOYER OVALE ALLUMÉ : il signale
l’allumage du foyer ovale.
