30 설치 설명서
한국어
한국어
한국어
한국어
CPU 설치
주의! CPU를 설치하기 전까지
PnP 덮개를 제거하지 마십시오. 소
켓 핀에 손상을 줄 수 있습니다.

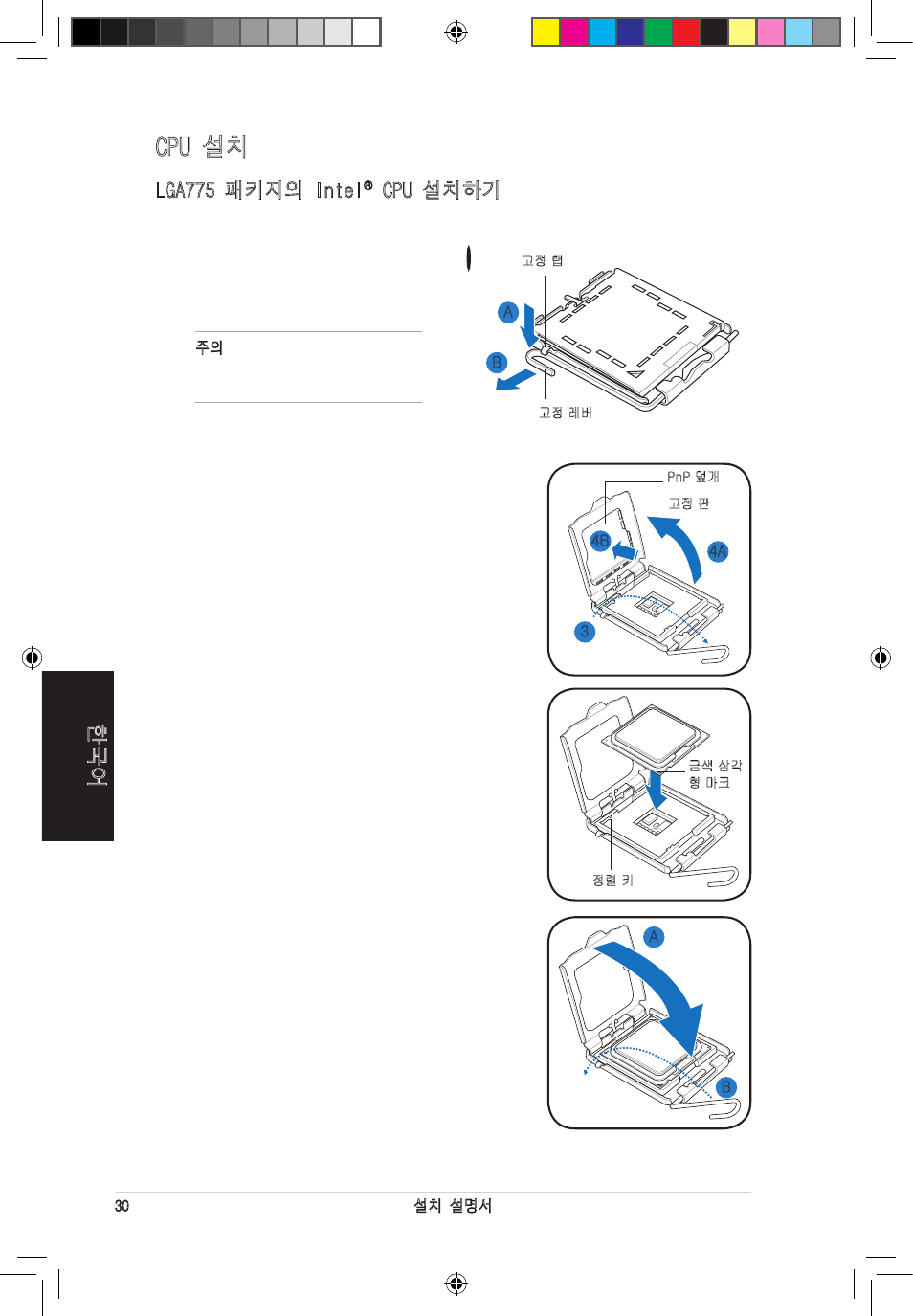

LGA775 패키지의 Intel ® CPU 설치하기
1. 마더보드의 CPU 소켓이 그림과 같이 보이도록 해 주십시오.
2. 엄지(A)로 잠금 레버를 누른 상태에
서, 왼쪽(B)으로 이동하면 레버가 고
정 탭에서 해제됩니다.
3. 고정 레버를 화살표 방향대로 135 º 까지 들어
올려 주십시오.
4. 엄지와 집게 손가락으로 고정판을 (4A) 방향으
로 100
º 정도 들어올리고, PnP 덮개를 (4B) 방
향으로 눌러 고정판으로부터 분리해 주십시오.
금색 삼각
형 마크
정렬 키
고정 레버
고정 탭
A
B
고정 판
PnP 덮개
4B
4A
B
A
5. CPU의 금색 삼각형 마크가 소켓 아래 부분의 왼
쪽으로 오게 하여 정렬 키와 CPU 홈 부분이 맞
도록 CPU를 끼워 주십시오.
6. (A) 방향으로 고정판을 덮은 후에 고정 레버를
(B)와 같이 당겨 고정 탭에 다시 걸어 주십시오.
3
