39 ASUS Xonar HDAV 1.3 Deluxe Slim Краткое руководство
Русский
3. Обзор карты

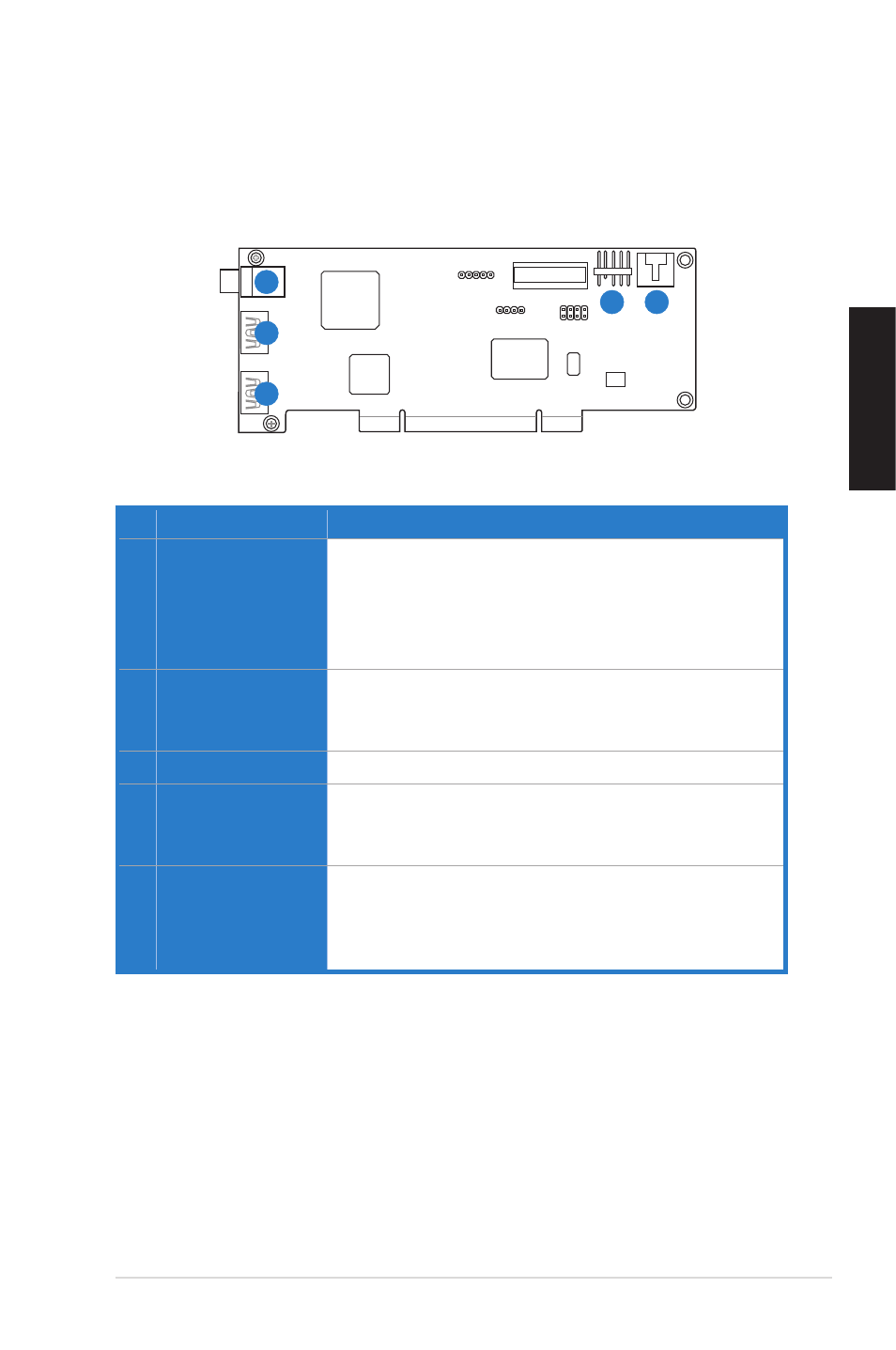

3.1 Расположение элементов Xonar HDAV 1.3 Slim карты
1
2
3
4 5
No Элемент Описание
1 Разъем S/PDIF Out Коаксиальный и оптический TOSLINK цифровой выход.
Подключение к внешнему цифровому декодеру или
цифровой акустической системе, домашнему театру, AV
приемнику для вывода цифрового звука, включая PCM, Dolby
Digital, DTS, WMA-Pro и т.п.
2 Разъем HDMI In (для
входа DVI сигнала)
Подключите сюда DVI разъем видеокарты, используя
поставляемый HDMI-DVI кабель или HDMI разъем разъем
видеокарты, используя HDMI кабель.
3 Разъем HDMI Out Подключение HDMI устройства.
4 Аудиовыход для
передней панели
Подключите один конец аудиокабеля к модулю входа/выхода
для передней панели, а другой к аудиовыходу на Xonar HDAV
1.3 Slim карте.
5 Аудиовход для
других устройств
Обычно подключается к аналоговому выходу TВ-тюнера или
другого источника звука внутри ПК. (Для мониторинга звука
с этого входа вы должны включить функцию “monitor” для
Aux-In в микшере Xonar HDAV Center.)
