4 4 4 4 4 S t r u č n ý p r ů v o d c e i n s t a l a c í S t r u č n ý p r ů v o d c e i n s t a l a c í S t r u č n ý p r ů v o d c e i n s t a l a c í S t r u č n ý p r ů v o d c e i n s t a l a c í S t r u č n ý p r ů v o d c e i n s t a l a c í
Č
esky

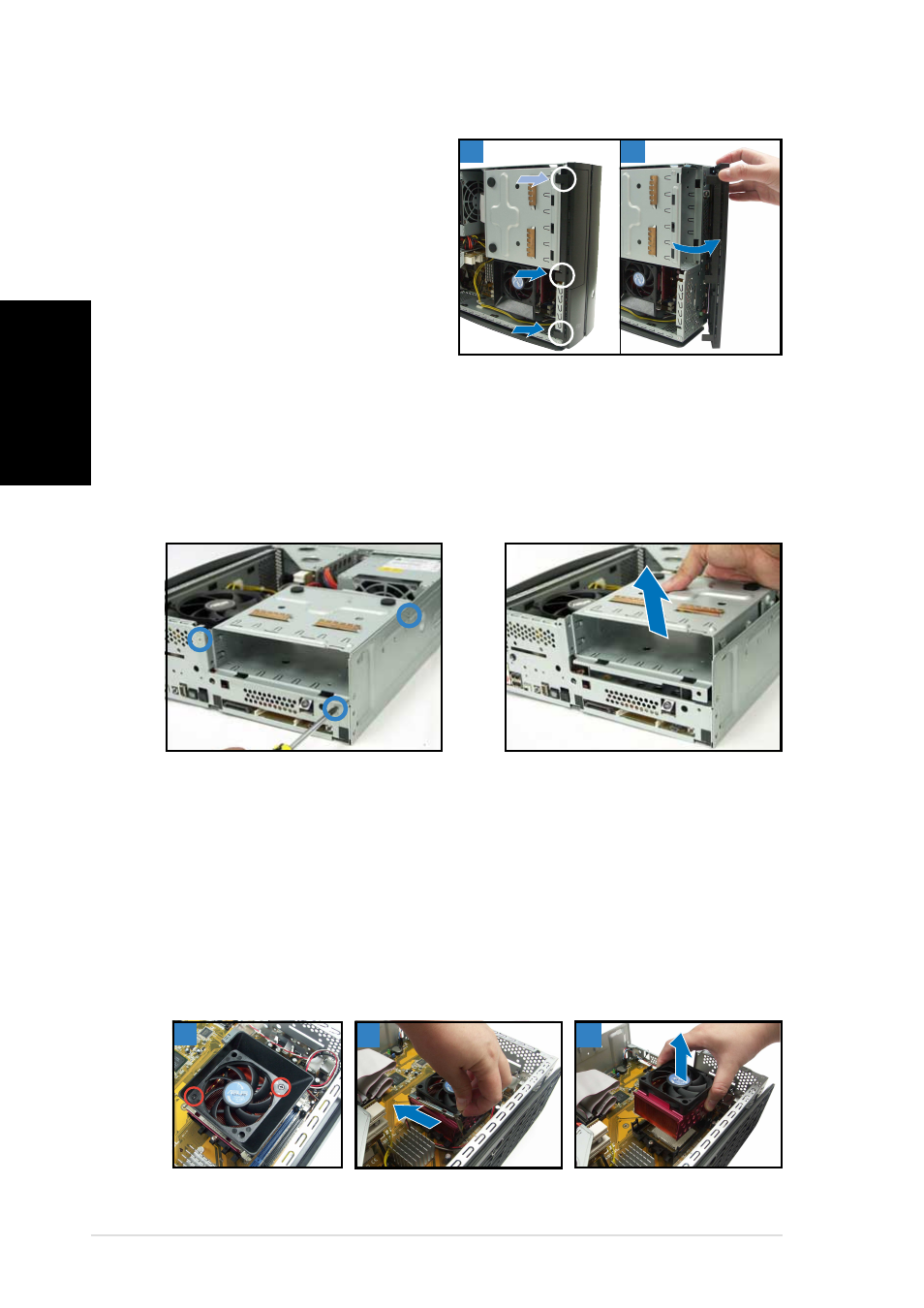

Demontáž sestavy ventilátoru a chladiče procesoru Demontáž sestavy ventilátoru a chladiče procesoru Demontáž sestavy ventilátoru a chladiče procesoru Demontáž sestavy ventilátoru a chladiče procesoru Demontáž sestavy ventilátoru a chladiče procesoru
Demontáž krytu předního panelu Demontáž krytu předního panelu Demontáž krytu předního panelu Demontáž krytu předního panelu Demontáž krytu předního panelu
1. Zvedněte háčky krytu
předního panelu směrem ven.
2. Opatrně sejměte kryt předního
panelu a položte stranou.
1. Položte počítač na bok a
vyhledejte a odmontujte tři
šroubky sestavy pevného
disku.
Demontáž sestavy pevného disku Demontáž sestavy pevného disku Demontáž sestavy pevného disku Demontáž sestavy pevného disku Demontáž sestavy pevného disku
2. Zvedněte sestavu pevného
disku a položte stranou.
3. Uvolněte a vysuňte kovové
svorky, které zajišťují sestavu
ventilátoru a chladiče k
retenčnímu modulu.
4. Zvedněte sestavu ventilátoru a
chladiče procesoru a položte
stranou.
1. Odpojte kabel ventilátoru
procesoru.
2. Odmontujte dva šrouby,
kterými je větrák připevněn k
ventilátoru procesoru. Položte
větrák stranou.
1 1 1 1 1 2 2 2 2 2
2 2 2 2 2 3 3 3 3 3 4 4 4 4 4
