vii
ČESKY

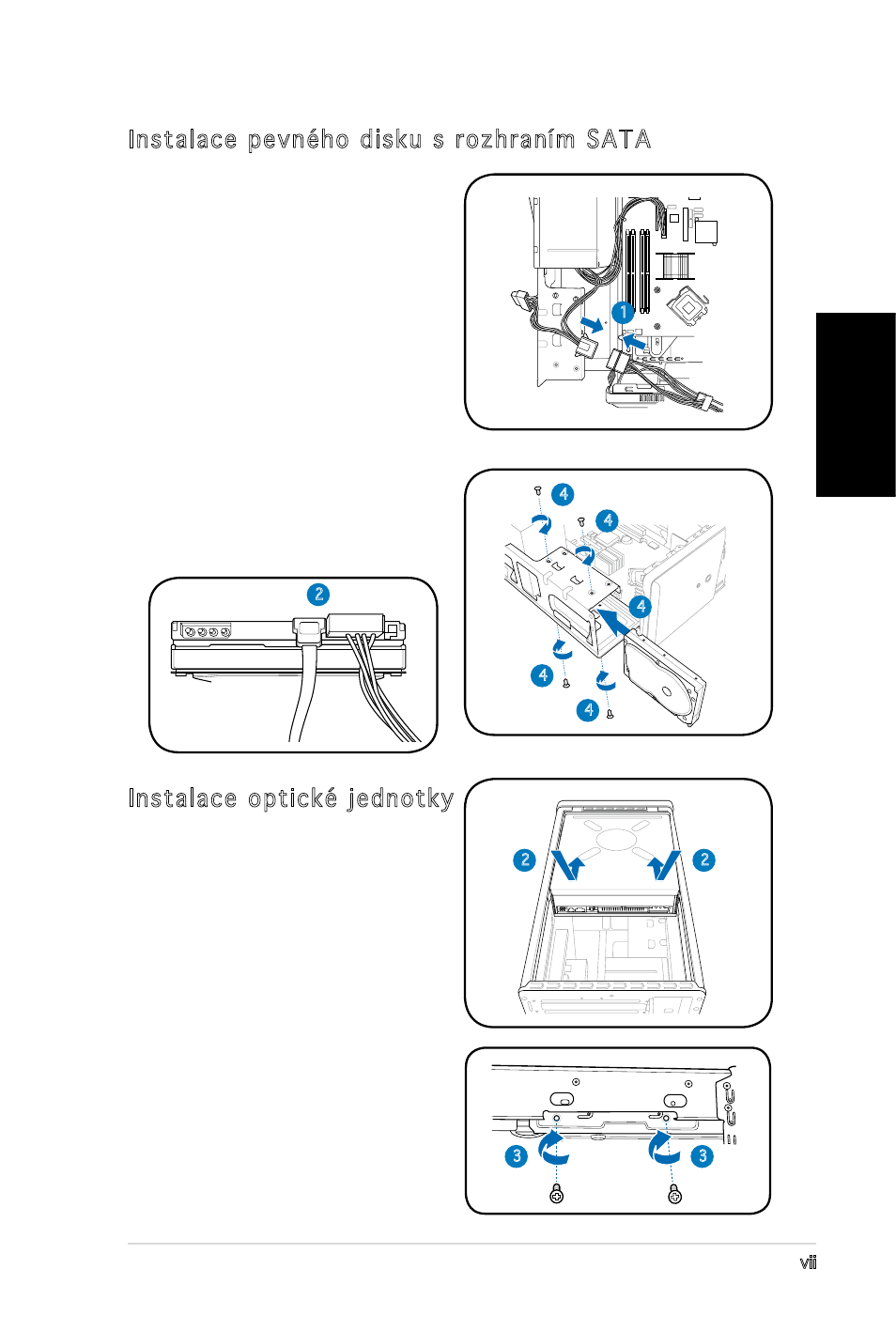

Instalace pevného disku s rozhraním SATA
1. Připojte napájecí kabel rozhraní
SATA k zástrčce zdroje
napájení.
2. Připojte zástrčku kabelu signálu
SATA a kabelu napájení ke
konektorům na zadní straně
jednotky.
3. Vyhledejte pozici pro pevný disk.
4. Zasuňte pevný disk (tak, aby
paralelní sběrnice disku směřovala
k horní straně skříně) do pozice a
zajistěte jej čtyřmi šroubky.
5. Připojte kabel signálu SATA ke
konektoru SATA na základní
desce a zajistěte všechny kabely
plastovými cívkami.
Instalace optické jednotky
1. Umístěte skříň do svislé
polohy.
2. Vložte optickou jednotku do
horní pozice 5,25 palců a
potom ji zasuňte tak, aby se
otvory pro šrouby na jednotce
nacházely ve stejné poloze,
jako otvory pozice.
3. Zajistěte optickou jednotku
čtyřmi šrouby na obou
stranách.
4. Připojte zástrčku IDE a napájecí
zástrčku ke konektorům na
zadní straně jednotky.
2
2
3 3
2
1
4
4
4
4
4
